top271E設計反激150w,調試疑問

用TOP271EG設計24v/5a,5v/6a的一款反激電源

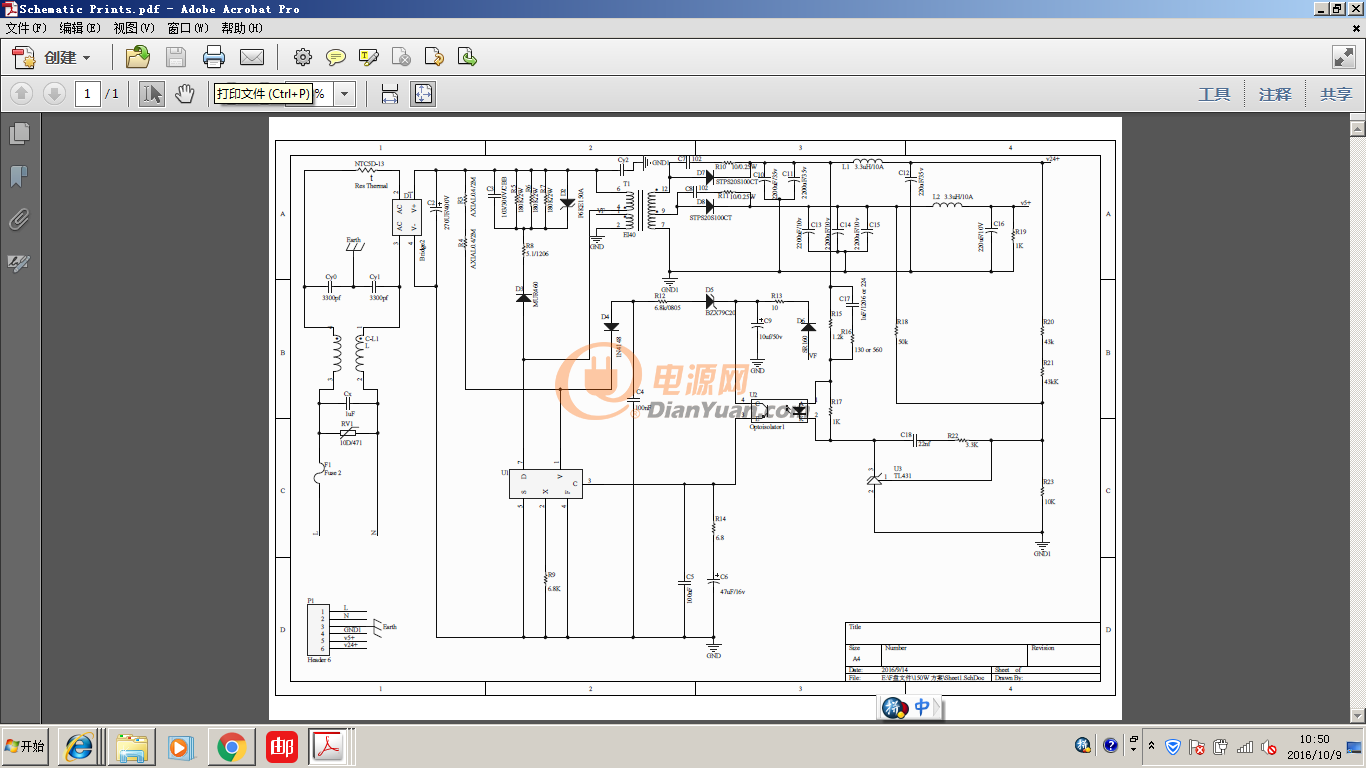

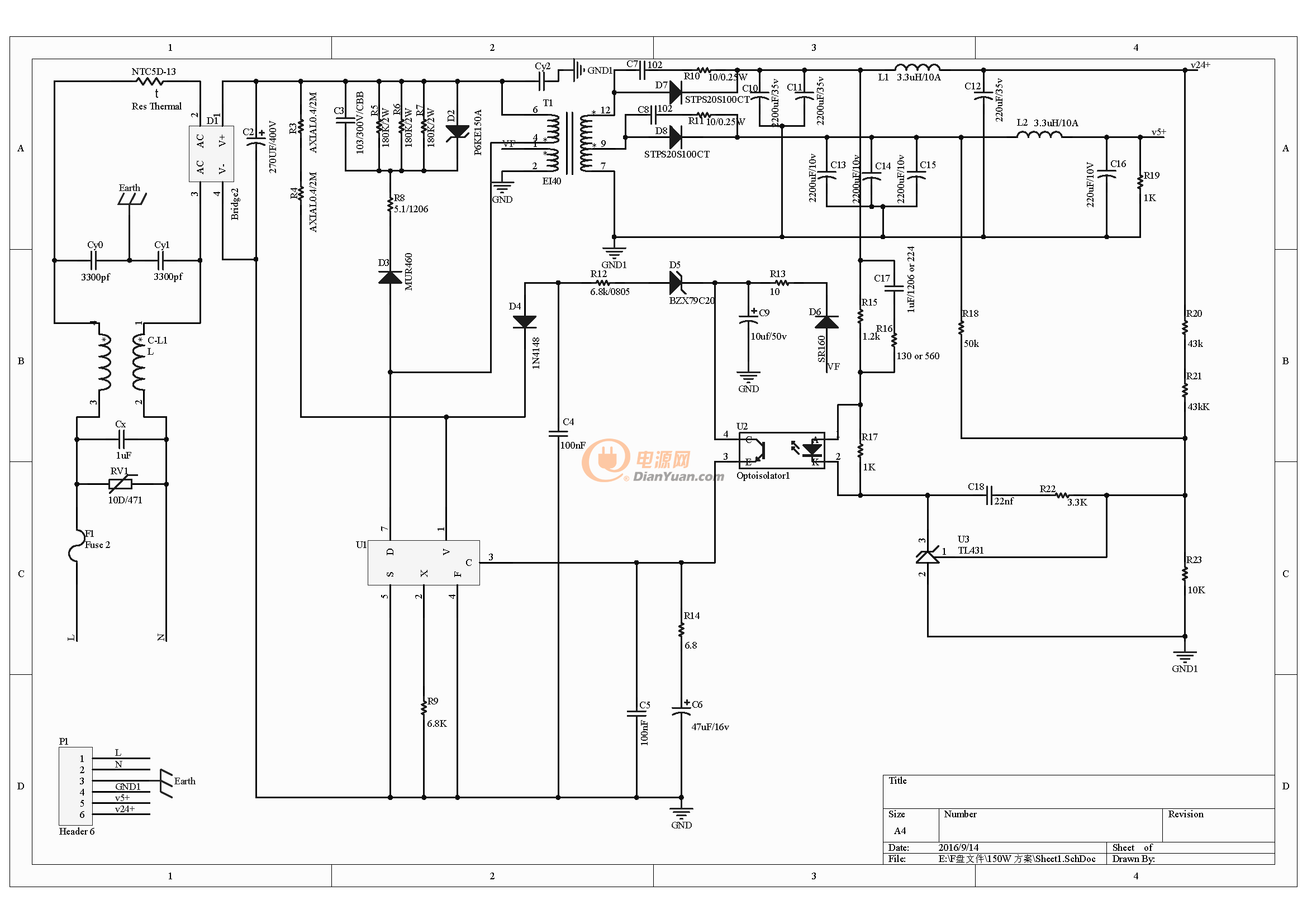

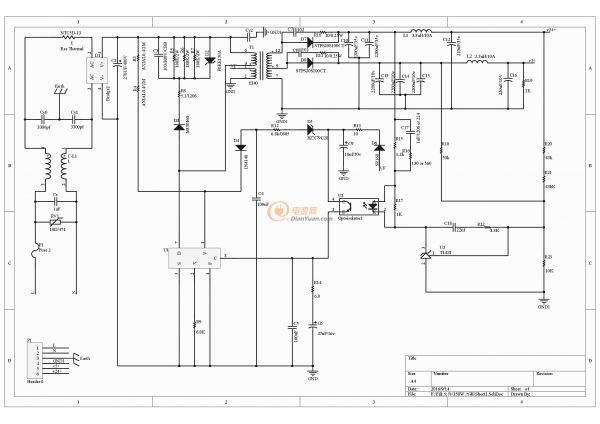

Schematic Prints

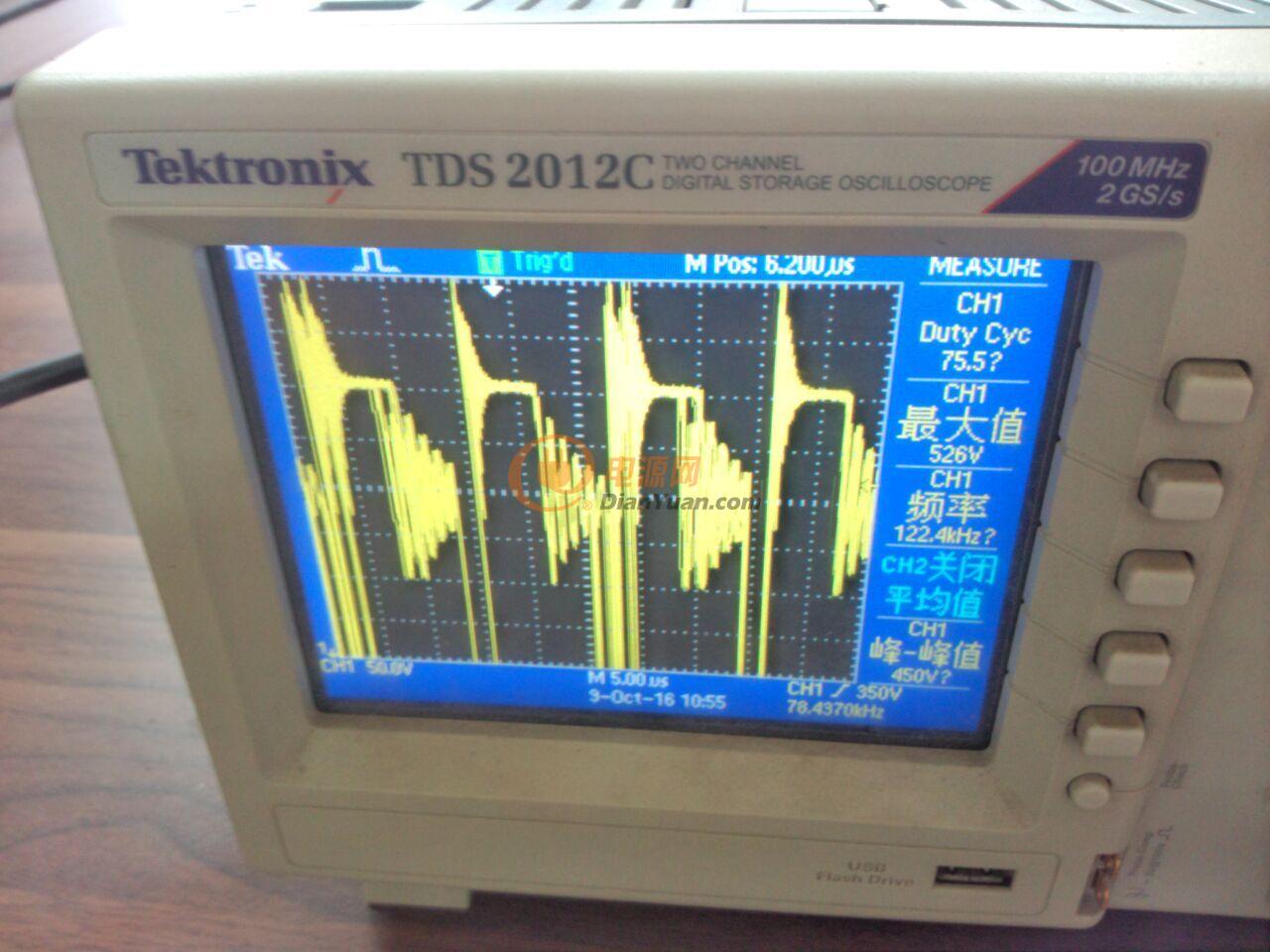

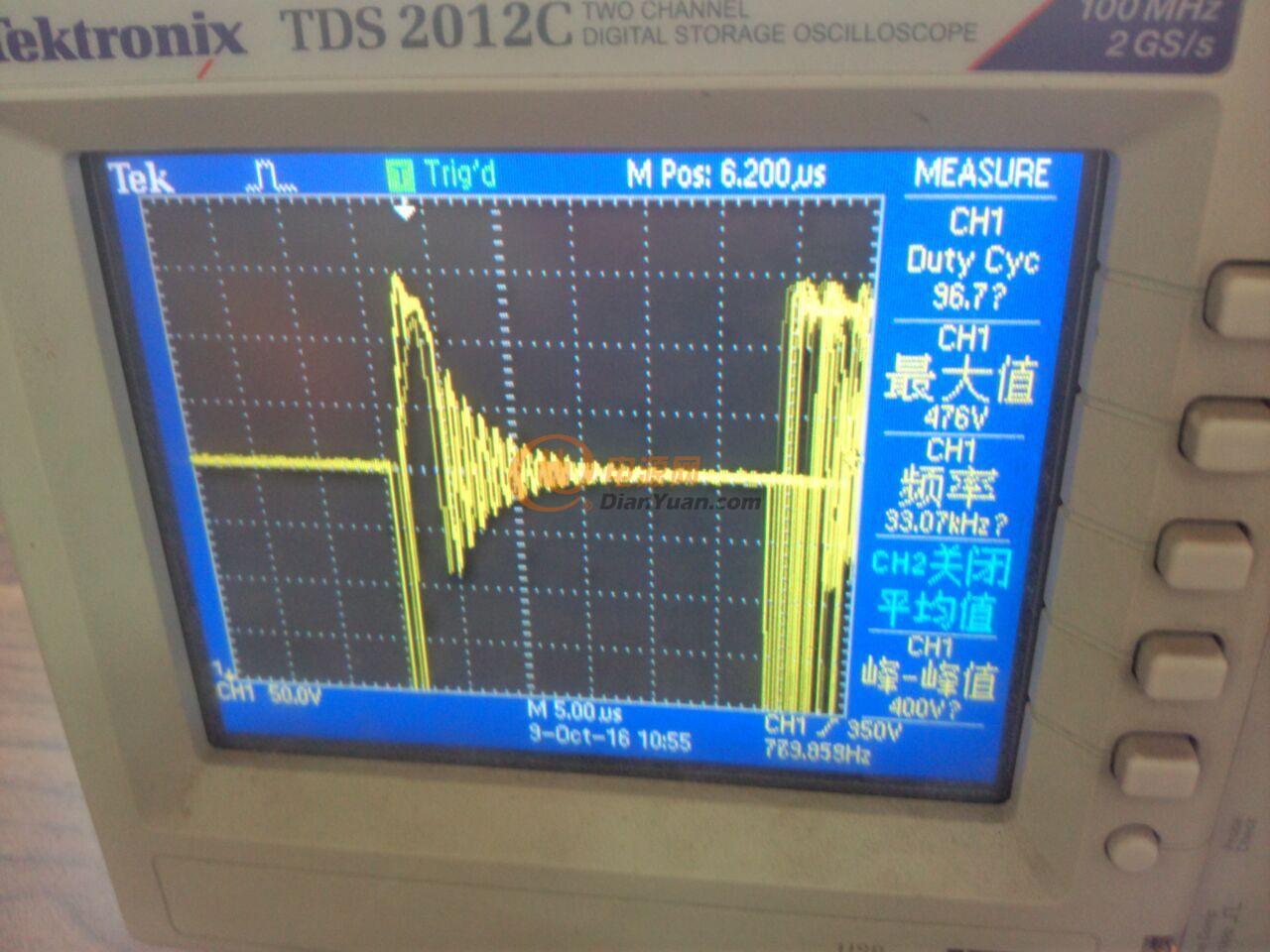

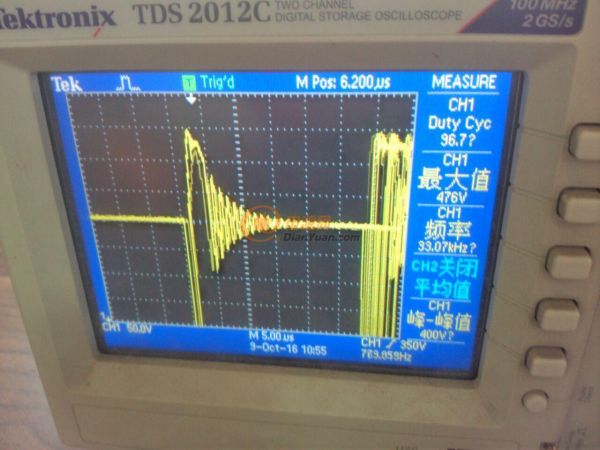

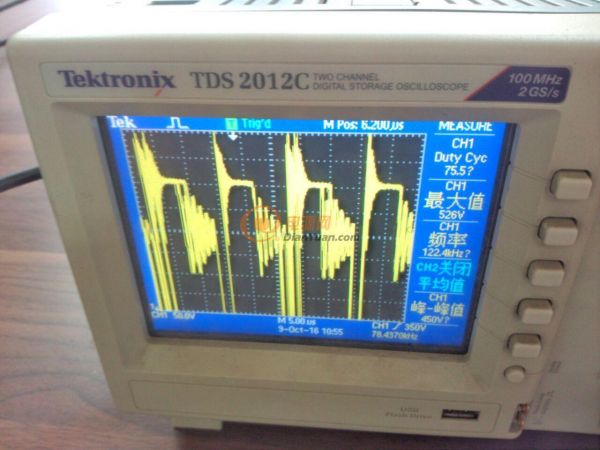

目前調試結果如下,空載輸出電壓正常,帶負載且工作在斷續模式,且電壓下降5v多下面是空載和帶載Vds波形,我一直在調反饋電阻R15且發現效果不大,還請高手指點!

QQ圖片20161009110716

QQ圖片20161009110738





全部回復(1)
正序查看
倒序查看
ae10257
LV.5
2
2016-10-25 15:35
路過。。。。。。。。。。。。。
