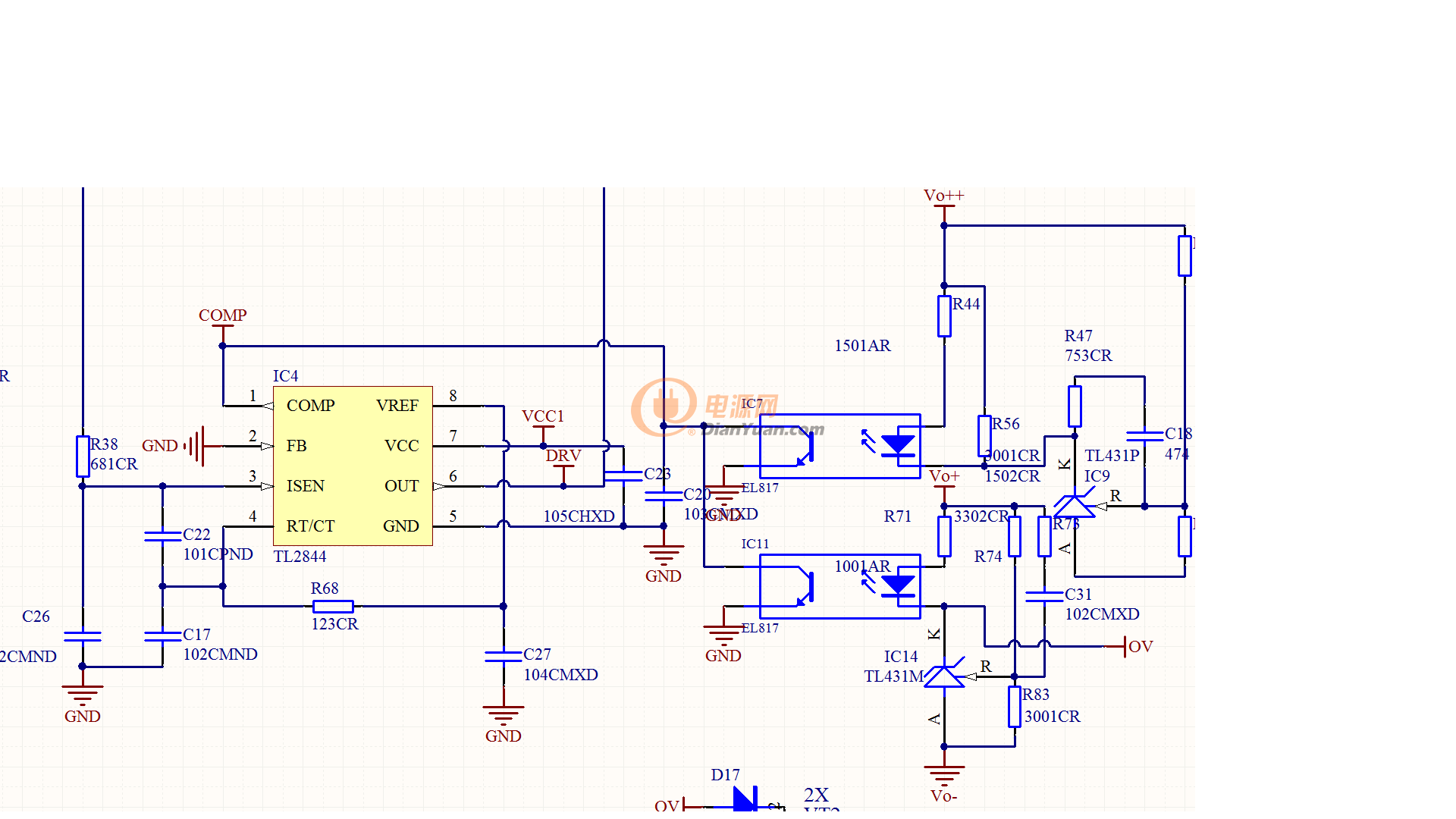

最近用2844做了一個反激電源輸出27V，給電池充電用的，其他地方倒還好，帶上電池啟不來機，請大家?guī)兔纯础?

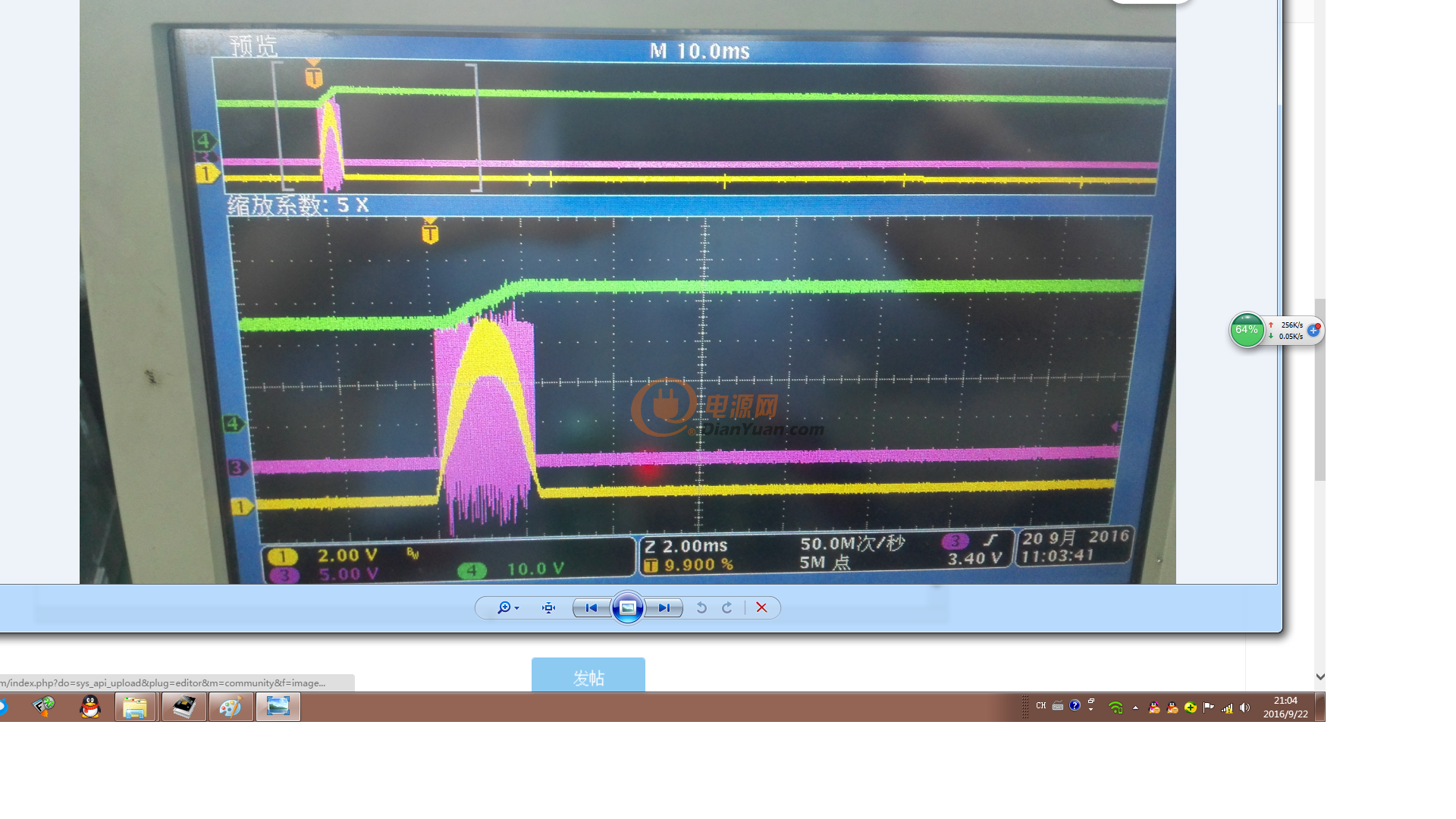

示波器黃的是COMP，紫的是驅動，綠的是輸出電壓。帶電池啟動有電壓過沖，電壓超過閉環點驅動關閉
電壓降低比較慢，VCC將的快，等輸出電壓降低到閉環點，VCC已經小于芯片工作電壓了，導致不斷重啟。
把環路調快，VCC電容增大是能解決這個問題，但是動態會震蕩。（只有反饋環路，其他涉及調COMP腳的全去了）
在你的電路中,我看不到有定電流迴路, 只有兩顆431, 一顆做回授另一顆應該是做過電壓
從波型看來, 黃色為Comp 接腳, 由Low拉為Hi, 表示在此區間回授431是沒通, 相對光耦合也沒通, 所以
Comp呈現拉升是正常的, 因?yàn)樗心芰慷急浑姵匚? 此時你的Vcc會往下掉, 應該是在Pin3的CS已經頂?shù)?
週期內縮才造成Vcc不足, 解決的方法是把Vcc圈數加高, 然後調整MOSFET 對地電阻, 利用OPP模式對
電池作定功率充電, 不過這方式只是在電路不變時的解決方法, 因?yàn)闀?huì)有輸出短路不保護的風險,
正規還是加個CC電路吧..
