由于前段時間太忙了，把這個帖子給忘記了，現在以后會慢慢更新的。
本帖分為以下部分來進行，時間根據自己的學習路線來論述的，其中的內容若有不恰當之處，麻煩各位指出。
1：傅里葉變換
2：LRC串聯諧振電路
3：LLC電流電壓波形推導，LLC死區時間
4：對Q，K，F參數對LLC的影響
5：負載，以及輸入電壓變化對LLC的影響
6：MATHCAD波形模擬以及損耗
7：simplorer的完全建模
8：制作樣品以及報告，校驗仿真模型（這個到時候再看了）
史上最牛逼的LLC 學習筆記
全部回復(44)
正序查看
倒序查看
1:傅里葉變化

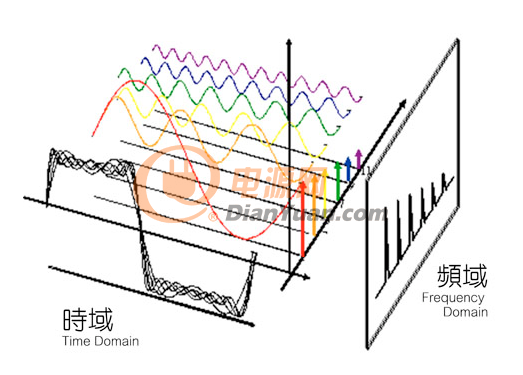

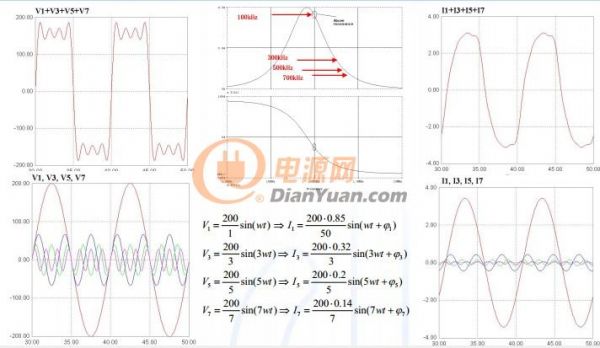

現在看到傅里葉變化，感覺頭就痛，可是看到以下兩圖，對概念性的東西也就是明了了。
以上是挺久以前網上存下來的。是不是感覺大學老師的教學太不人性了。
其實在學校LLC的時候，我們必須弄懂其中的FHA法到底代表了什么.
FHA表示基波近似法，其實就是把LLC三個零件看成一個濾波的電路。這些以后再說，再此之前，我們要先理解一下傅立葉到底怎么計算出來的。
但是我們經過LLC mos出來的周期的方波型號，那么怎么計算呢？由于這個是奇對稱的波形，所以an就沒了。
而我門在LLC架構中，其中的C有個隔直左右，所以，LLC中直流分量就沒了。而且在LLC中的相當于濾波器把其他頻率的波給濾小了
6
回復
在我們對傅里葉變換了解之后，我們把注意力轉移到對LRC這個電路的了解上，我們可以得到一個濾波電路：我們通過改變L1，C1的值來改變們的選頻頻率的中心點以及帶寬。這里也就是我們在書本上的Q值。
在書本中的Q值定義為：Q=√LCR
當我們把R減小，就可以看到Q大選頻的帶寬更小了的。
同時我們也可以保持LC的相乘的大小相同，而改變LC的比例使得Q增大。
這就是我們LLC的基礎，Q值得意義所在。
我們在把直流經過MOS斬波以后，得到一個周期性的方波，而方波經過傅里葉變化得到一系列頻率的正弦波。而我們的基波頻率通常是在我們的諧振點附近，這樣可以保證最大的增益，而其他諧波的頻率的電壓分量會被濾掉。這就是我們的FHA的物理意義。
而我們的LLC結構又與這個LRC有一點的不同，我們在架構上多了一個L，而就是這個L提供了一個能量回路使得我們的在傳遞能量的時候，有多余的能量實現ZVS。同時也提供了一L使得我們的R1上的的電壓可以大于E1，也就是增益大于0db。而在諧振頻率點的增益還是等于一的。
這里就有一個疑問了。什么原理導致了我這個電感的電壓上升呢？
這里就要談到了電感與電容的的工作原理了，電感是電流型元件，其中的主要要維持磁通量不順變的特性。而電壓只要是維持電勢場不突變的原理，而這兩者在瞬態就是維持電子數目的不突變，但由于有回路必須要有電子的轉移與積聚。這就導致了電感電容的電壓在某個時段是大于E1的。
