PWM驅動MOS管

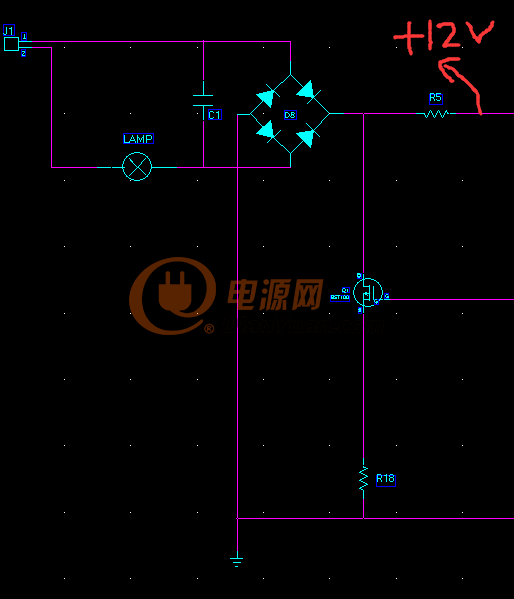

如圖所示電路，MOS管柵極的PWM通過單片機經過光耦之后提供，現在的問題是當我的MOS管完全導通的時候，R5后面的取電很低，不能供給我的光耦工作，導致MOS管調光有問題

全部回復(6)

只看樓主

正序查看

倒序查看

ymyangyong

2016-05-23 16:00

能不能單獨給光耦加個12v電源？

回復

kindled

LV.4

2016-05-23 21:23

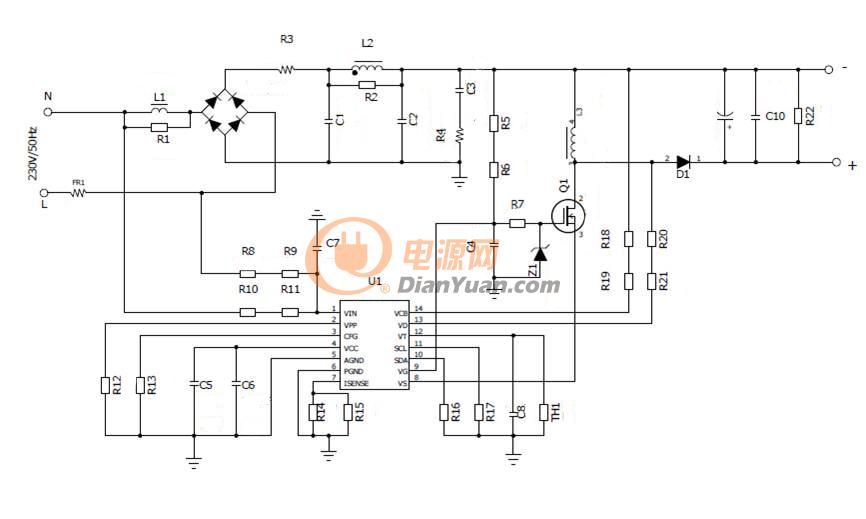

控制電流是多少？反過來你可以從R8上取電，R8串二極管方式到3V，升壓IC升壓到12V。

回復

月影無月

LV.3

2016-05-24 09:47

@ymyangyong

能不能單獨給光耦加個12v電源？

要解決共地問題

回復

月影無月

LV.3

2016-05-24 11:28

@kindled

控制電流是多少？反過來你可以從R8上取電，R8串二極管方式到3V，升壓IC升壓到12V。

電流只要5mA就夠了。你是說在R18？

回復

kindled

LV.4

2016-05-24 14:34

@月影無月

電流只要5mA就夠了。你是說在R18？

是的，一般幾mA電壓就相當于60mW,加幾個二極管有個電壓再升壓就成。

回復

ymyangyong

2016-05-24 14:49

@月影無月

要解決共地問題

加個隔離的電源。

回復
