【DCDC控制電路】

【DCDC逆變電路，E增益均是4，變壓器是用兩電感結合K組成的。】

【DCDC逆變器前后的輸入輸出電壓波形，紅線是光復陣列輸出電壓，綠色波形是DCDC輸出電壓】

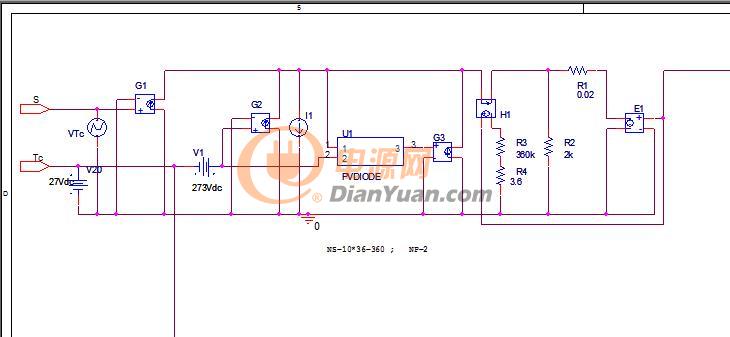

【光伏陣列，VTC的強度有600，800，1000，1200，G123E1H1的增益分別位0.00165   0.0016  1   720k  0.0027778】工作輸出電壓170V，電流3A，功率500W，據估計光復陣列后接電路大概等價于56.7歐姆的電阻——】

【DCDC控制電路的驅動信號，50%占空比，移相】
