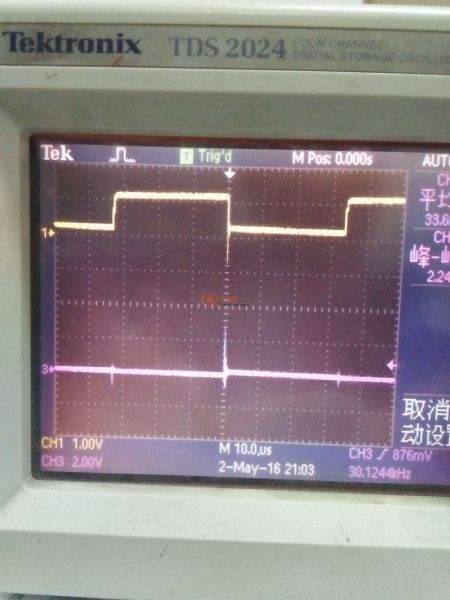

ch1是MOSFET的VGS波形
CH2是VDS波形
開關過關斷和開通VDS都有尖峰，而且MOSFET開通時最大

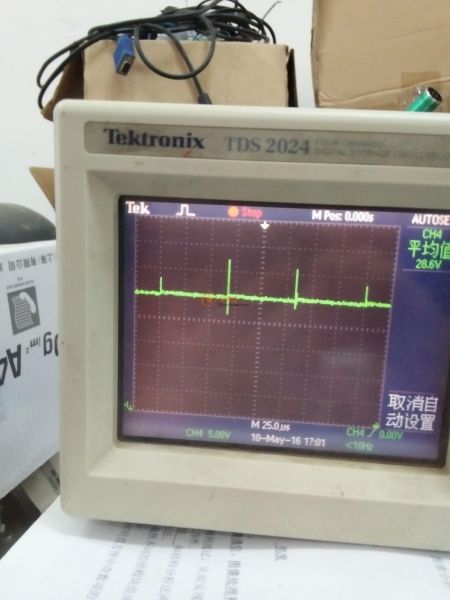

測得Boost升壓經104貼片1206封裝的電容濾波后的電壓。
還是濾不掉，難道多加幾個104電容并聯嗎？？？？？？？

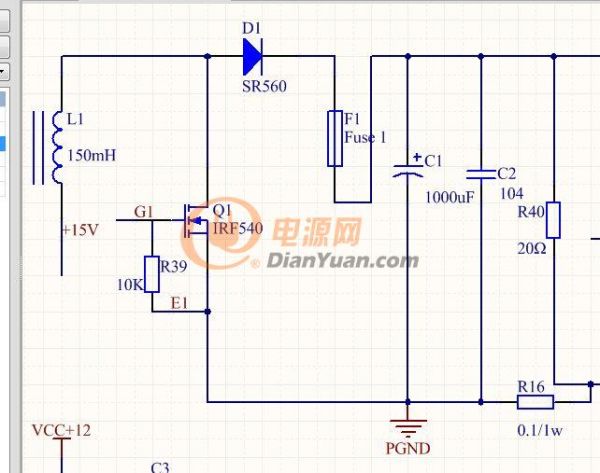

我的Boost電路
仿張工 lizlk的“太陽能攝像機云臺“，Boost升壓尖峰咋去除？？？？
根據張工的“太陽能攝像機云臺正弦波電源小產品”自己用DSP也做了一個。但Boost升壓15V升到28.6V后一直有電壓尖峰，加104電容也消除不了。導致下一級逆變無法進行，請問大師們是如何消除的？？？？？？？？？開關管用的MOSFET
