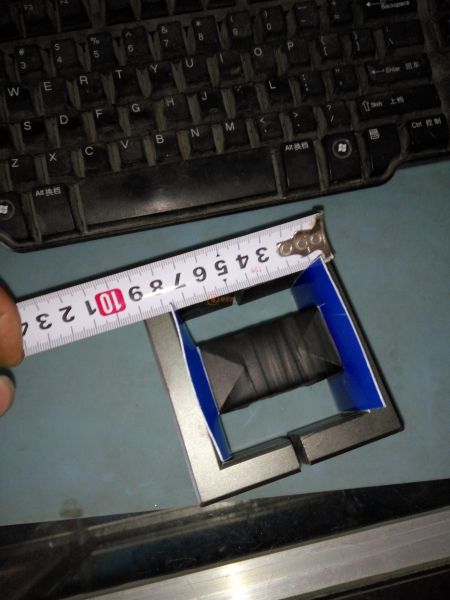

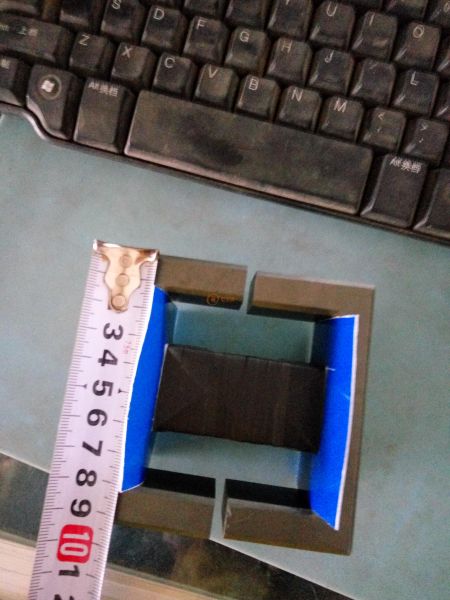

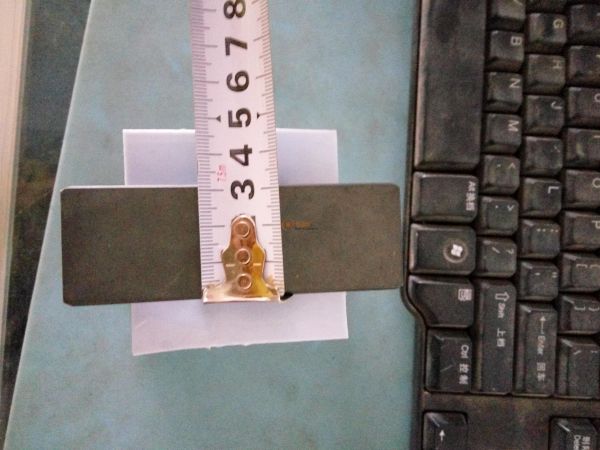

看看這個磁芯

103 請問這個磁芯做48V供電的逆變器怎樣做線

全部回復(6)

只看樓主

正序查看

倒序查看

東城立昇

LV.7

2016-04-30 19:52

坐沙發等著，母線電壓采用320V，DC48V÷6匝（初級）=每匝8V，320V÷每匝8V=47.5匝（次級），

初次級的線徑根據輸出功率計算線徑大小。采用次初次繞法，初級用銅帶，內次級跟外次級可以斷開來繞。

回復

珠江夜

LV.3

2016-05-01 11:13

@東城立昇

坐沙發等著，母線電壓采用320V，DC48V÷6匝（初級）=每匝8V，320V÷每匝8V=47.5匝（次級），初次級的線徑根據輸出功率計算線徑大小。采用次初次繞法，初級用銅帶，內次級跟外次級可以斷開來繞。

有好用電路圖發個上來好嗎?

回復

東城立昇

LV.7

2016-05-01 21:04

@珠江夜

有好用電路圖發個上來好嗎?

這個沒有好用不好用，主要看你的配置。

回復

電源網-璐璐

LV.10

2016-05-03 10:57

@東城立昇

熱心詳細沙發已賞~

回復

珠江夜

LV.3

2016-05-23 21:05

@電源網-璐璐

熱心詳細沙發已賞~[圖片]

初級用O、2*5.5cm銅皮3+3T次級1.0線40T改用24v供電

回復

tri4123

LV.5

2016-05-24 23:39

@東城立昇

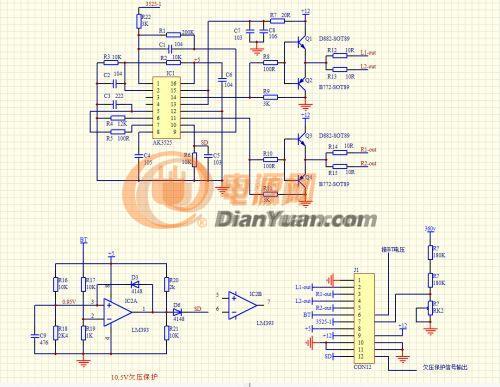

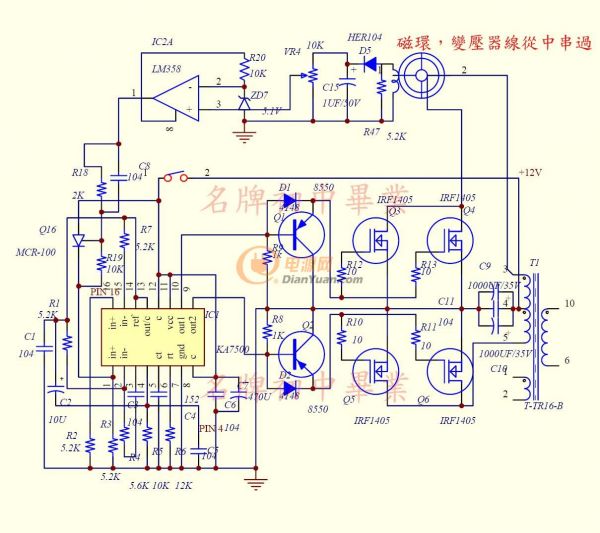

這個沒有好用不好用，主要看你的配置。[圖片][圖片]

單相直流逆變三相

回復
