QX7135E12\線性降壓芯片120MA

1.方案名稱：DC線性降壓方案（QX7135）內置MOS  可以調光

2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）

3.方案概述：QX7135是一種低壓差、線性降壓、固定輸出電流的LED恒流驅動器。

4.方案特點：除LED外，QX7135無需外接其它元器件即可構成一個恒流輸出的LED驅動電路。 QX7135內置過熱保護功能，可有效保護芯片，避免結溫超過120oC時因過熱而造成損壞。QX7135還集成了LED短路保護、電源欠壓保護功能。此外，QX7135自帶軟啟動功能。  QX7135可提供多個規格的輸出電流供客戶選擇，輸出電流可以從100mA到380mA，步長為10mA，并可通過多芯片并聯的方式擴展LED的電流驅動能力。

特點 ?

電源電壓：2.7V~5.5V ?

輸出電流：100mA到380mA ?

低壓差：150mV@350mA ?

輸出電流精度：優于±5%   ?

過熱保護閾值：120o C ?

欠壓保護：2.5V  ?

LED短路保護 ?

軟啟動

應用領域  ?

線性LED照明驅動  ?

LED手電筒、LED臺燈、LED礦燈、 LED指示燈等

5.方案規格：QX7135采用SOT-89-3的封裝形式。

6.應用電路：

7135

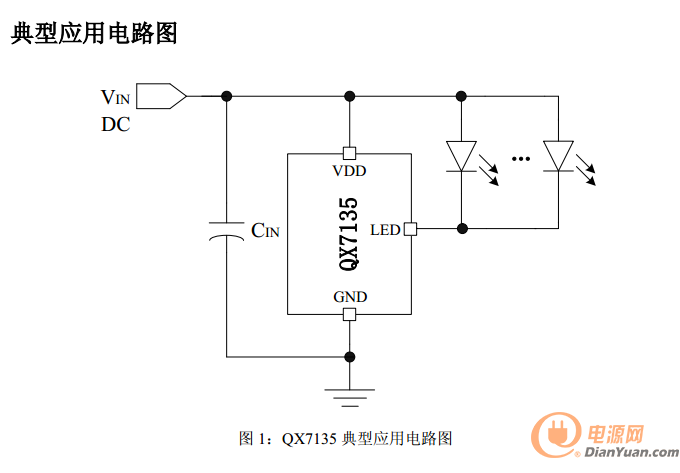

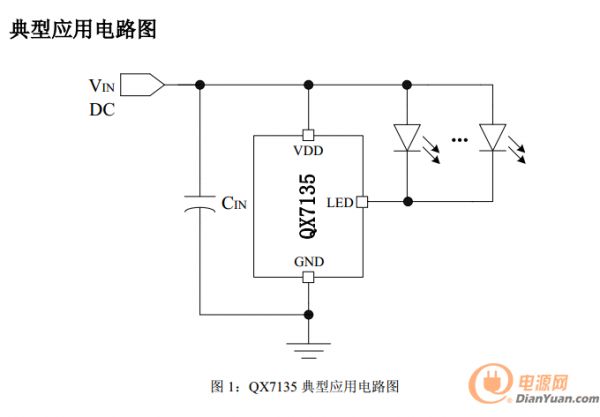

QX7135典型電路圖

7.材料清單：



 只需一顆芯片，無需任何外圍元器件



8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555
