#我愛問神通#請教PFC設計相關問題

急請教一個做完的大功率PFC級,比如5KW 要做哪些測試來驗證穩定性和可靠性

我的理解，考驗電壓應力電流應力和溫度應力

首先需要知道工作時功率器件 MOS 輸出二極管以及功率電感的最高電壓應力點和最大電流應力點吧

全部回復(19)

只看樓主

正序查看

倒序查看

zhenxiang

LV.10

2016-03-22 17:33

回復

zhenxiang

LV.10

2016-03-22 17:35

在一個問題像如圖TI推薦的互感器采樣電路，在MOS關斷時候互感器的復位通路是怎么走的。求教

回復

javike

2016-03-22 17:43

@zhenxiang

[圖片][圖片]

作為PFC，首先要考慮的是PF值和響應速度是否能滿足項目設計需要，其次才是各種穩定性和可靠性的驗證。

穩定性和可靠性的驗證首當其沖的也是老化和高低溫測試，其次才是做更加深入的電壓電流應力測試，以及在各個工作零界狀態的電壓電流甚至溫度應力的測試。

樓主所說的還需要知道各個器件的最高電壓電流應力，我覺得是沒必要的，因為設計時往往是用最低值（下限）來做衡量，不能超過這個值，而且還得保留一定余量。

當然，如果對元器件的限值要求苛刻或者可靠性要求很高，還需要對元器件的實際電壓電流應力耐量做更深入的實測。

回復

javike

2016-03-22 17:45

@zhenxiang

在一個問題像如圖TI推薦的互感器采樣電路，在MOS關斷時候互感器的復位通路是怎么走的。求教[圖片]

這個圖應該只是一個參考圖吧，實際還是需要在互感器端加強制復位吧，如電阻復位或有源強制復位

回復

zhenxiang

LV.10

2016-03-23 10:30

@javike

這個圖應該只是一個參考圖吧，實際還是需要在互感器端加強制復位吧，如電阻復位或有源強制復位

現實中就是這樣用的這個互感器，而且工作的很好。就是不解在管子關斷時勵磁電流是怎么復位的。

回復

zhenxiang

LV.10

2016-03-23 10:32

@javike

作為PFC，首先要考慮的是PF值和響應速度是否能滿足項目設計需要，其次才是各種穩定性和可靠性的驗證。穩定性和可靠性的驗證首當其沖的也是老化和高低溫測試，其次才是做更加深入的電壓電流應力測試，以及在各個工作零界狀態的電壓電流甚至溫度應力的測試。樓主所說的還需要知道各個器件的最高電壓電流應力，我覺得是沒必要的，因為設計時往往是用最低值（下限）來做衡量，不能超過這個值，而且還得保留一定余量。當然，如果對元器件的限值要求苛刻或者可靠性要求很高，還需要對元器件的實際電壓電流應力耐量做更深入的實測。

這個問題我首先是想知道對于一個PFC電路滿載時什么輸入下電感峰值電流最大判斷電感會不會飽和，什么輸入下MOS的關斷峰值電壓最高判斷MOS會不被高壓擊穿。什么輸入下占空比最大。

回復

jianyedin

LV.9

2016-03-23 15:49

@javike

這個圖應該只是一個參考圖吧，實際還是需要在互感器端加強制復位吧，如電阻復位或有源強制復位

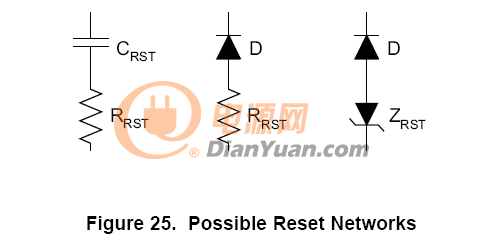

UCC28070 DATASHEET 的35頁有3種方式

回復

zhenxiang

LV.10

2016-03-23 17:02

@jianyedin

UCC28070 DATASHEET的35頁有3種方式[圖片]

那這三種復位都不加就不能工作嗎，但確實好多電源設計就是什么都沒有加的啊

回復

zhenxiang

LV.10

2016-03-23 17:13

@zhenxiang

那這三種復位都不加就不能工作嗎，但確實好多電源設計就是什么都沒有加的啊

再有一個問題為什么輸出輸入電壓比小的時候PF值就會下降呢

回復

Constance

2016-03-23 17:22

@zhenxiang

那這三種復位都不加就不能工作嗎，但確實好多電源設計就是什么都沒有加的啊

圖中沒有加去磁電路就只有二極管硬抗吧！

回復

zhenxiang

LV.10

2016-03-23 17:29

@Constance

圖中沒有加去磁電路就只有二極管硬抗吧！

猜測是不在利用二極管的結電容

回復

zhenxiang

LV.10

2016-03-24 09:33

@zhenxiang

猜測是不在利用二極管的結電容

有資料說是在關斷時候有次級電感和繞組層間電容以及二極管的結電容諧振復位。這種復位的電壓不夠高，為了能夠達到復位效果占空比一般小于0.5

回復

電源網-娜娜姐

LV.10

2016-03-25 11:09

@zhenxiang

有資料說是在關斷時候有次級電感和繞組層間電容以及二極管的結電容諧振復位。這種復位的電壓不夠高，為了能夠達到復位效果占空比一般小于0.5

現在怎么樣了呢~

回復

zhenxiang

LV.10

2016-03-25 13:14

@電源網-娜娜姐

現在怎么樣了呢~

神通哥對于全范圍工作在DCM的PFC有了解嗎

回復

javike

2016-03-25 21:52

@zhenxiang

這個不是千篇一律的吧，不同的工作模式也不同

回復

javike

2016-03-25 21:53

@zhenxiang

有資料說是在關斷時候有次級電感和繞組層間電容以及二極管的結電容諧振復位。這種復位的電壓不夠高，為了能夠達到復位效果占空比一般小于0.5

二極管的結電容很小哦，靠這個復位電流估計夠嗆吧

回復

javike

2016-03-25 21:56

@zhenxiang

神通哥對于全范圍工作在DCM的PFC有了解嗎

全范圍DCM？沒玩過這樣的，為什么要全范圍DCM呢？

回復

sxp566

LV.3

2016-04-02 09:15

請教樓主！我計劃自己開發一個中等功率（2~6KW）的單相PFC方案，然后轉讓給電源公司生產產品，預計主要應用方向為家用汽車充電、大功率電器等方向?，F打算用隔離光耦做檢測、FPGA做控制。技術上、性能上應該是一點問題都沒有的，關鍵是成本應控制上不知道能否達到市場要求？現在市場上的這類電源的大致價位在多？不知道樓上各位在這方面是否有調查？
