光耦二極管為啥并聯電阻

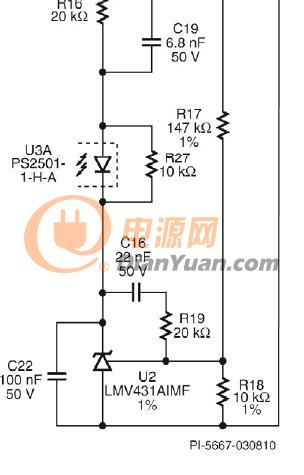

光耦發光二極管U3A為啥要并聯電阻R27?

光耦并聯二極管

全部回復(15)
正序查看
倒序查看
2016-03-11 21:44
好像都是1K吧,作用查一下線性光耦的PC817的資料！
0
回復
LPQQQ
LV.5
3
2016-03-12 15:52
為給431增加工作電流用的吧。
0
回復
liu_yaer
LV.6
4
2016-03-13 21:53
@LPQQQ
為給431增加工作電流用的吧。
保證413的最小工作電流
0
回復
2016-03-16 11:54
@liu_yaer
保證413的最小工作電流
限制電流用的。
0
回復
飛翔2004
LV.10
6
2016-04-10 20:28
應該是和上面的那個20K的電阻配合，防止光耦過壓。
0
回復
k8882002
LV.9
7
2016-06-02 12:57
R27是為了給TL431提供大于最小工作電流1mA的要求。
0
回復
tabing_dt
LV.10
8
2016-07-03 11:40
@johsondong
好像都是1K吧,作用查一下線性光耦的PC817的資料！
個人覺得是給TL431提供電流用的，10k電阻有點大，建議改小一點。
0
回復
2016-07-03 11:42
我想問下圖中的C16跟R19的參數怎么計算出來的？
0
回復
gxg1122
LV.10
10
2016-07-04 10:03
并聯電阻是給弱電流一個通路，大電流的時候限流，保證不燒壞光耦
0
回復
gxg1122
LV.10
11
2016-07-04 10:04
@大海的兒子
我想問下圖中的C16跟R19的參數怎么計算出來的？
這兩個電容可能與工作頻率有關，看工作設計要求了。
0
回復
紫蝶
LV.9
12
2016-07-04 21:26
并聯一個電阻是形成 旁路，信號大小均可正常工作，起到保護光耦的作用。
0
回復
a2822964691
LV.8
13
2016-07-08 12:42
@紫蝶
并聯一個電阻是形成旁路，信號大小均可正常工作，起到保護光耦的作用。
是給TL431提供電流用的，電阻并連在光耦分一部分電流出去。
0
回復
2016-07-28 01:43
@a2822964691
是給TL431提供電流用的，電阻并連在光耦分一部分電流出去。
旁路



0
回復
謝厚林
LV.12
15
2016-07-29 11:14
@a2822964691
是給TL431提供電流用的，電阻并連在光耦分一部分電流出去。
是的，標準的電路上，此電阻應該是1K，不考慮光耦的電流，應該1K能提供1mA的電流給431，維持431正常工作。
0
回復
2016-08-02 10:55
@謝厚林
是的，標準的電路上，此電阻應該是1K，不考慮光耦的電流，應該1K能提供1mA的電流給431，維持431正常工作。
提供電流用的維持給TL431正常工作，R17和R18形成分壓是輸出電壓反饋電路。
