LLC諧振電流波形好像被狗啃了

今天LLC上主電了,開環定頻,30%載工作,發現諧振電流波形有點不對勁。

1、按諧振頻率625kHz設計的參數,取開關頻率590kHz工作了一會兒,發現諧振電流波形好像工作在3區,然后一步步降低開關頻率,終于在530kHz時候看著像是在2區工作了。

2、就像標題說的,諧振電流波形就像狗啃了似的,坑坑洼洼。

想請教下我這是哪里有問題嗎?

027

031

全部回復(25)
正序查看
倒序查看
2016-03-03 17:39
論標題的重要性 哈哈
0
回復
2016-03-03 17:46
你的標題太藝術了,不得不獎勵電源幣~~
0
回復
2016-03-03 18:20
@電源網-天邊
你的標題太藝術了,不得不獎勵電源幣~~
非常明顯,占空比偏小了,占空比必須提高的,否則就是這樣子了。形成在死區時間不連續的情況了,所以抖了一下了。
0
回復
2016-03-03 19:29
@zhangyiping
非常明顯,占空比偏小了,占空比必須提高的,否則就是這樣子了。形成在死區時間不連續的情況了,所以抖了一下了。
什么叫死區時間不連續,能否再解釋一下。
0
回復
2016-03-03 21:03
@九月五日
什么叫死區時間不連續,能否再解釋一下。

是這樣的,勵磁電流的電感能量是1/2LII>=CUU【結電容】,即電容的能量,這個時候就是0電壓導通了,電動勢=電感*電流/時間【變化率】,死區時間就是這個分母了,其二,輸出恒流即電流,死區時間長了一些,勵磁能量太短時間就放完了,這樣電流就跌落了,所以就抖了一下了,具體就是這個關系式了,所以,占空比必須達到0,45以上,這里差不多0,40左右就是不行了。

    這里應當是振蕩頻率吧,開關頻率300多千赫,如果開關600千赫不得了了,那么,控制芯片是什么呢,3525不可以150千赫以上,就是UC3825的,盡管可以達到最高750千赫,但占空比達到0,45的開關頻率也限制250千赫,這里是不是用3825的芯片呀,這么,330千赫的占空比就是只有0,40了,所以就不行了,我用過3825的芯片的 ,最LLC的為了搞占空比,也限制200千赫左右,這樣占空比高于0,45就沒有問題了,如果頻彔高了占空比就低了。

    當然,也許不是我習慣的3825的芯片,用別的如L6599的也一樣的呀,頻率高了占空比就低了,都是一個道理的。

0
回復
2016-03-03 22:24

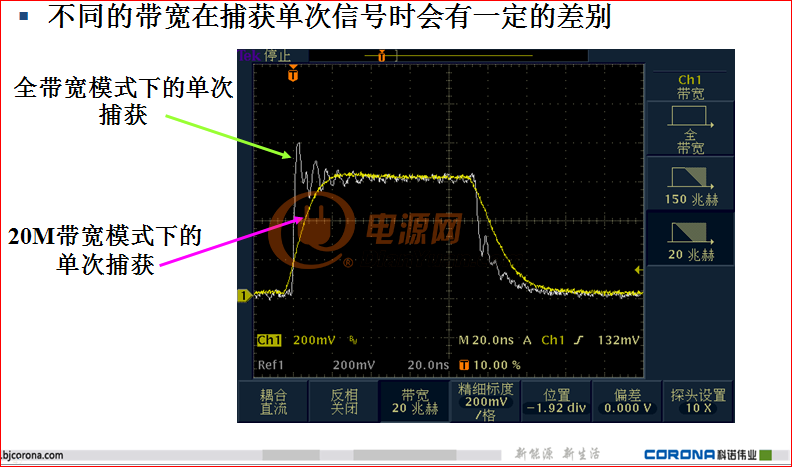

看看改下測試方法,nansir的帖子里面講了http://www.laiyangyintong.cn/bbs/1516130.html



0
回復
2016-03-04 00:36
@zhangyiping
是這樣的,勵磁電流的電感能量是1/2LII>=CUU【結電容】,即電容的能量,這個時候就是0電壓導通了,電動勢=電感*電流/時間【變化率】,死區時間就是這個分母了,其二,輸出恒流即電流,死區時間長了一些,勵磁能量太短時間就放完了,這樣電流就跌落了,所以就抖了一下了,具體就是這個關系式了,所以,占空比必須達到0,45以上,這里差不多0,40左右就是不行了。    這里應當是振蕩頻率吧,開關頻率300多千赫,如果開關600千赫不得了了,那么,控制芯片是什么呢,3525不可以150千赫以上,就是UC3825的,盡管可以達到最高750千赫,但占空比達到0,45的開關頻率也限制250千赫,這里是不是用3825的芯片呀,這么,330千赫的占空比就是只有0,40了,所以就不行了,我用過3825的芯片的,最LLC的為了搞占空比,也限制200千赫左右,這樣占空比高于0,45就沒有問題了,如果頻彔高了占空比就低了。    當然,也許不是我習慣的3825的芯片,用別的如L6599的也一樣的呀,頻率高了占空比就低了,都是一個道理的。

控制芯片NCP1395A,IC最大開關頻率1MHz,但是最小死區100ns。當諧振頻率625kHz,這個死區相對來說就比較大,占空比最高也就0.43左右。請問這樣有什么潛在問題存在嗎,有什么辦法改善?

0
回復
2016-03-04 08:29
@417zhouge
看看改下測試方法,nansir的帖子里面講了http://www.laiyangyintong.cn/bbs/1516130.html [圖片]

有一件事,干嘛搞得660千赫這么高的頻率的呀,磁芯適應這么高頻率的非常難找了,而且,普通的開關管也難于適應這么高工資頻率的,一定是低電壓開關的場合吧,如果高電壓300伏以上難了,要知道,400伏的結電容多大,與50伏是8被的平方就是64倍了,所以,低電壓估計使用的頻率比較高了,高耐壓二極管與開關管都是一樣的,請你列一下工作電壓是多少。

    其實,我國現實不適合 設計太高的使用頻率,因為,磁芯材料限制,功率開關管使用頻率受到限制,高頻器件有,非常貴,我國使用的比較少,就難找了,頻率高除非就是變壓器大大地變小了,但效率也低了,因為,開關管損耗與頻率正比的關系了,LLC的盡管使用的頻率比較高,但是,非0流關斷,所以,存在一定的關斷損耗了,如果采用全諧振技術如老美的五代技術,這個完全0壓0流開通與關斷就不是多大的問題了。

0
回復
zhangyiping
LV.9
10
2016-03-04 08:50
@zhangyiping
有一件事,干嘛搞得660千赫這么高的頻率的呀,磁芯適應這么高頻率的非常難找了,而且,普通的開關管也難于適應這么高工資頻率的,一定是低電壓開關的場合吧,如果高電壓300伏以上難了,要知道,400伏的結電容多大,與50伏是8被的平方就是64倍了,所以,低電壓估計使用的頻率比較高了,高耐壓二極管與開關管都是一樣的,請你列一下工作電壓是多少。    其實,我國現實不適合設計太高的使用頻率,因為,磁芯材料限制,功率開關管使用頻率受到限制,高頻器件有,非常貴,我國使用的比較少,就難找了,頻率高除非就是變壓器大大地變小了,但效率也低了,因為,開關管損耗與頻率正比的關系了,LLC的盡管使用的頻率比較高,但是,非0流關斷,所以,存在一定的關斷損耗了,如果采用全諧振技術如老美的五代技術,這個完全0壓0流開通與關斷就不是多大的問題了。

其實,要想把占空比加大的簡便方法就是驅動電阻加大一些,就可以了,當然,關斷速度慢了一些對非0流關斷的損耗會加大一點了,否則,難于占空比達到0,45以上了。

    當然,許多人以為開關頻率高了一些確實可以使設備如變壓器大大的減小,開始我也這么認為,尤其新手,理論上確實簡單了,但實際往往不是那么理想的,也就是說高 頻率有對應條件具備之下的選擇了,否則,效果往往不盡如人意,就是普通管子的驅動損耗都不小了,要用特種器件,變壓器磁芯普通的不行,也是特種材料了,那么,如果具備的化,功率器件與變壓器都是比較貴的材料了,我們通常是用普通廉價的器件,是不允許搞到那么高的開關頻率的,美國還達到1MHZ呢,我國典型的設計頻彔也就是100千赫左右了,就是變壓器大了一些了,頻率高典型的就是變壓器的小。

0
回復
2016-03-04 10:18
標題亮了~上個頭條
0
回復
2016-03-04 11:50
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
0
回復
dobetter
LV.7
13
2016-03-04 23:47
@九月五日
控制芯片NCP1395A,IC最大開關頻率1MHz,但是最小死區100ns。當諧振頻率625kHz,這個死區相對來說就比較大,占空比最高也就0.43左右。請問這樣有什么潛在問題存在嗎,有什么辦法改善?
上面大神意思是死區時間太小了?增大占空比看看?
0
回復
ruohan
LV.9
14
2016-03-07 19:54
@電源網-fqd
標題亮了~上個頭條
kankan
0
回復
dobetter
LV.7
15
2016-03-07 20:34
坐等更新
0
回復
2016-03-08 21:53
@zhangyiping
其實,要想把占空比加大的簡便方法就是驅動電阻加大一些,就可以了,當然,關斷速度慢了一些對非0流關斷的損耗會加大一點了,否則,難于占空比達到0,45以上了。    當然,許多人以為開關頻率高了一些確實可以使設備如變壓器大大的減小,開始我也這么認為,尤其新手,理論上確實簡單了,但實際往往不是那么理想的,也就是說高頻率有對應條件具備之下的選擇了,否則,效果往往不盡如人意,就是普通管子的驅動損耗都不小了,要用特種器件,變壓器磁芯普通的不行,也是特種材料了,那么,如果具備的化,功率器件與變壓器都是比較貴的材料了,我們通常是用普通廉價的器件,是不允許搞到那么高的開關頻率的,美國還達到1MHZ呢,我國典型的設計頻彔也就是100千赫左右了,就是變壓器大了一些了,頻率高典型的就是變壓器的小。

樣機400V/48V,2kW,管子是Transphorm公司的級聯型GaN器件,磁材是橫店東磁的DMR51

增大驅動電阻使得驅動波形的沿更緩慢,應該是減小占空比呀,怎么反倒是增大呢?能否詳細解釋一下

0
回復
xue007
LV.9
17
2016-03-11 09:10
我感覺變壓器勵磁電流大,減小變壓器的氣息看看
0
回復
zhenxiang
LV.10
18
2016-03-11 09:38
@zhangyiping
其實,要想把占空比加大的簡便方法就是驅動電阻加大一些,就可以了,當然,關斷速度慢了一些對非0流關斷的損耗會加大一點了,否則,難于占空比達到0,45以上了。    當然,許多人以為開關頻率高了一些確實可以使設備如變壓器大大的減小,開始我也這么認為,尤其新手,理論上確實簡單了,但實際往往不是那么理想的,也就是說高頻率有對應條件具備之下的選擇了,否則,效果往往不盡如人意,就是普通管子的驅動損耗都不小了,要用特種器件,變壓器磁芯普通的不行,也是特種材料了,那么,如果具備的化,功率器件與變壓器都是比較貴的材料了,我們通常是用普通廉價的器件,是不允許搞到那么高的開關頻率的,美國還達到1MHZ呢,我國典型的設計頻彔也就是100千赫左右了,就是變壓器大了一些了,頻率高典型的就是變壓器的小。
這段說的太有道理了。沒個十年八年的積累想不了這么深。
0
回復
2016-03-12 10:28

是否像這樣的振蕩?

0
回復
2016-03-17 00:02
@何時給自己打工
[圖片]是否像這樣的振蕩?
那段高頻振蕩挺像的  你弄清楚原因了嗎
0
回復
2016-03-30 15:13
@九月五日
那段高頻振蕩挺像的 你弄清楚原因了嗎
樓主解決了沒有?
0
回復
hosion
LV.6
22
2017-11-16 13:24
@何時給自己打工
[圖片]是否像這樣的振蕩?
這樣的振蕩是什么原因引起的?
0
回復
zhangyiping
LV.9
23
2017-11-19 10:06
出現這種情況一看就知道了占空比偏小,死區時間偏大了啃了一角還容易失去0電壓開通的條件,就是必須占空比提高,死區時間減小,就差不多可以了。
0
回復
zhangyiping
LV.9
24
2017-11-19 10:10
@zhangyiping
出現這種情況一看就知道了占空比偏小,死區時間偏大了啃了一角還容易失去0電壓開通的條件,就是必須占空比提高,死區時間減小,就差不多可以了。
我在福建老家,電腦速度慢以為剛剛上去的,原來好長時間了。19貼的變壓器密繞匝電容偏大,還有,勵磁電流非常大,就出現這種情況了。
0
回復
70LHL
LV.1
25
2018-06-17 18:46
@zhangyiping
我在福建老家,電腦速度慢以為剛剛上去的,原來好長時間了。19貼的變壓器密繞匝電容偏大,還有,勵磁電流非常大,就出現這種情況了。
對,可能是勵磁電流偏大
0
回復
2024-06-19 21:43
@zhangyiping
是這樣的,勵磁電流的電感能量是1/2LII>=CUU【結電容】,即電容的能量,這個時候就是0電壓導通了,電動勢=電感*電流/時間【變化率】,死區時間就是這個分母了,其二,輸出恒流即電流,死區時間長了一些,勵磁能量太短時間就放完了,這樣電流就跌落了,所以就抖了一下了,具體就是這個關系式了,所以,占空比必須達到0,45以上,這里差不多0,40左右就是不行了。    這里應當是振蕩頻率吧,開關頻率300多千赫,如果開關600千赫不得了了,那么,控制芯片是什么呢,3525不可以150千赫以上,就是UC3825的,盡管可以達到最高750千赫,但占空比達到0,45的開關頻率也限制250千赫,這里是不是用3825的芯片呀,這么,330千赫的占空比就是只有0,40了,所以就不行了,我用過3825的芯片的,最LLC的為了搞占空比,也限制200千赫左右,這樣占空比高于0,45就沒有問題了,如果頻彔高了占空比就低了。    當然,也許不是我習慣的3825的芯片,用別的如L6599的也一樣的呀,頻率高了占空比就低了,都是一個道理的。

大牛,請教一下:你這里說的勵磁電流是否指的是諧振腔電流?
