3842反激電源波形，進來看看。

3842反激電源，輸出24v2a

變壓器np    60T,NS  16T

初級電感量840uh

現在不知道波形對不對，不敢加負載了，在dcm模式呢，負載加到多大進ccm，我算的不太準，斷電之后變壓器有吱一聲，正常工作沒聲，還有用示波器探頭勾住4腳，頻率好像很穩，不掛頻率很亂，補償都加了，d極波形是隨負載增加振鈴減小嗎。

P60129-140342-001

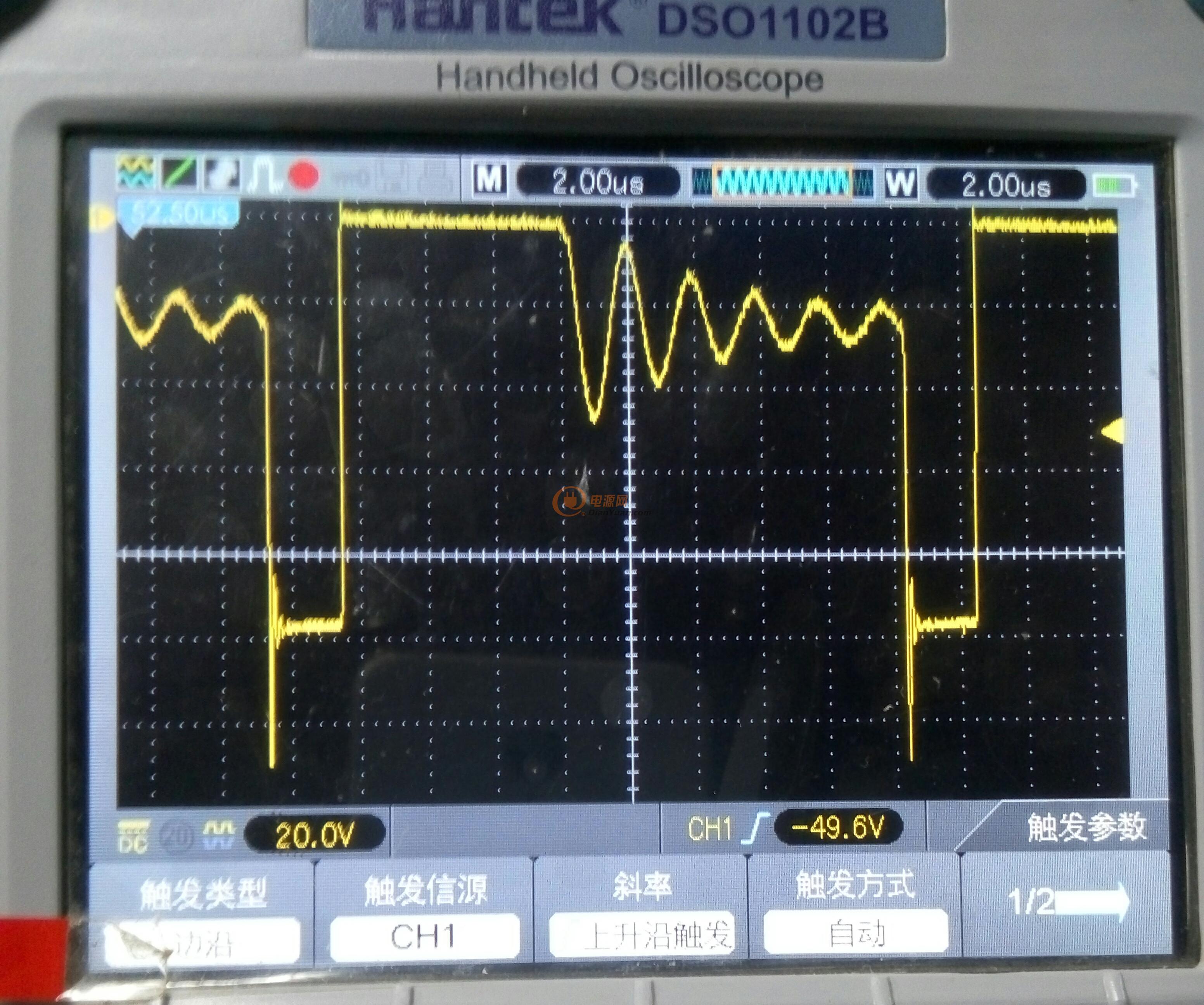

這個是D極波形，帶載600ma

P60129-101100

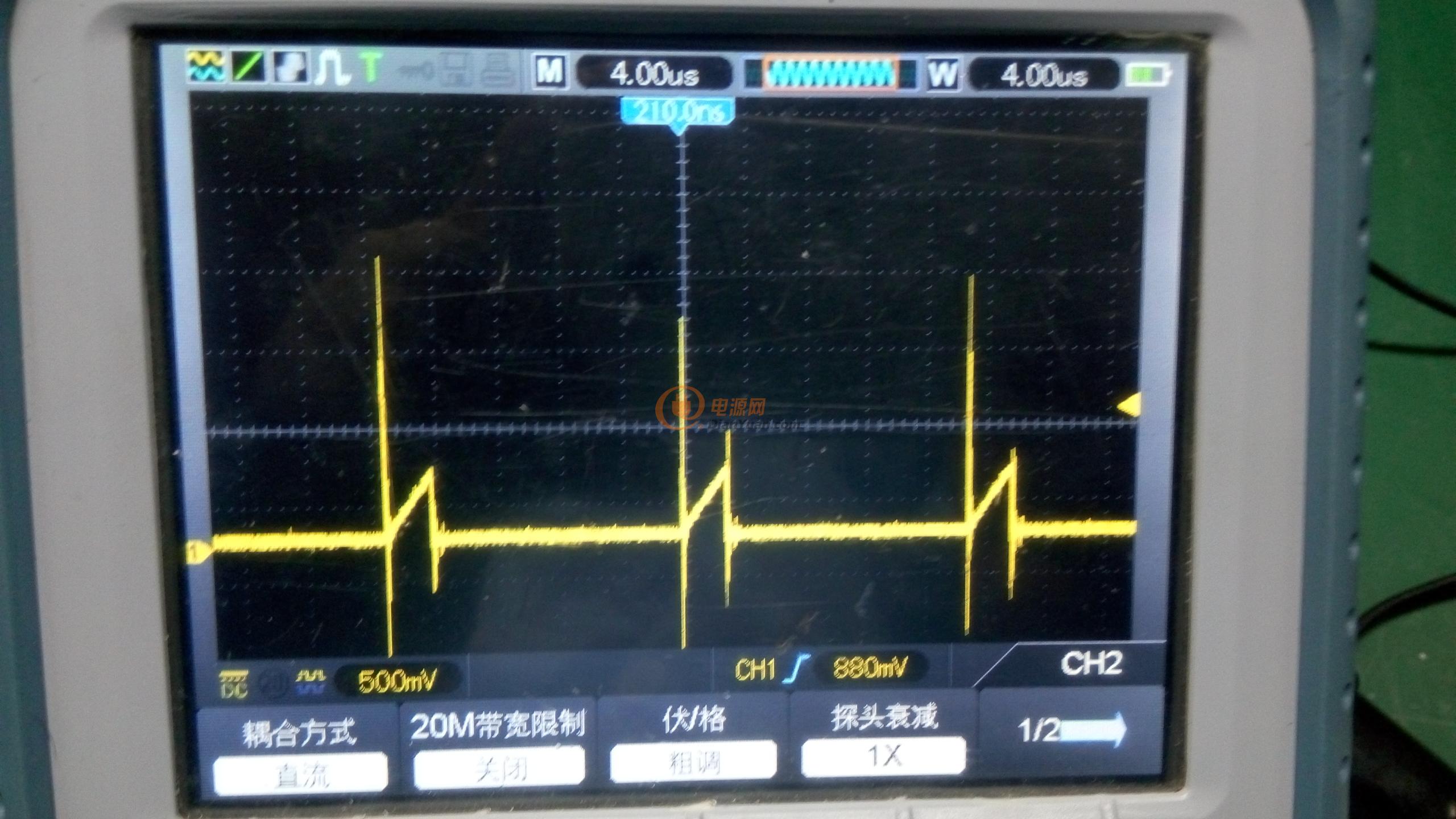

這個是Isense波形，帶載600ma

P60129-102019

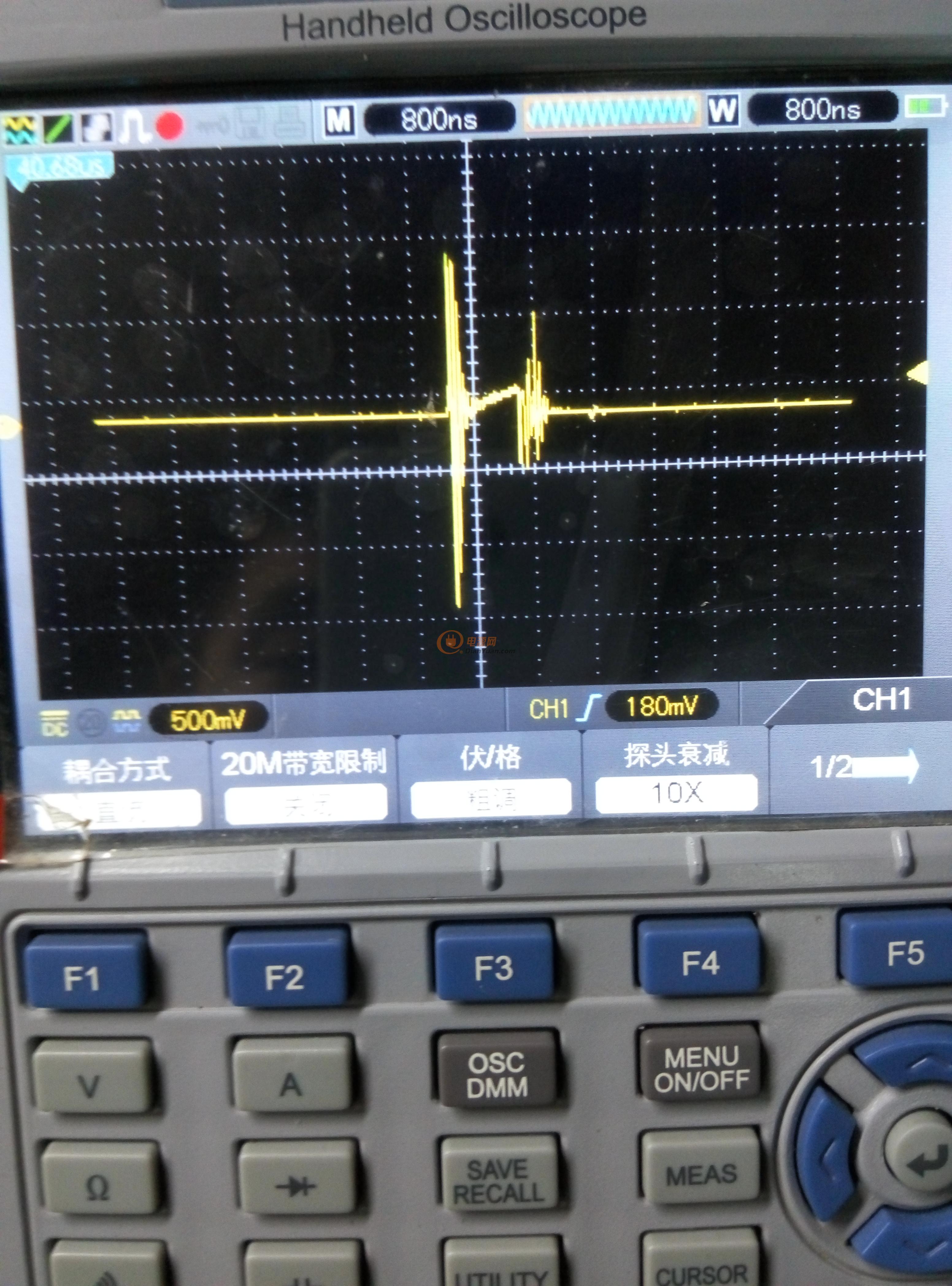

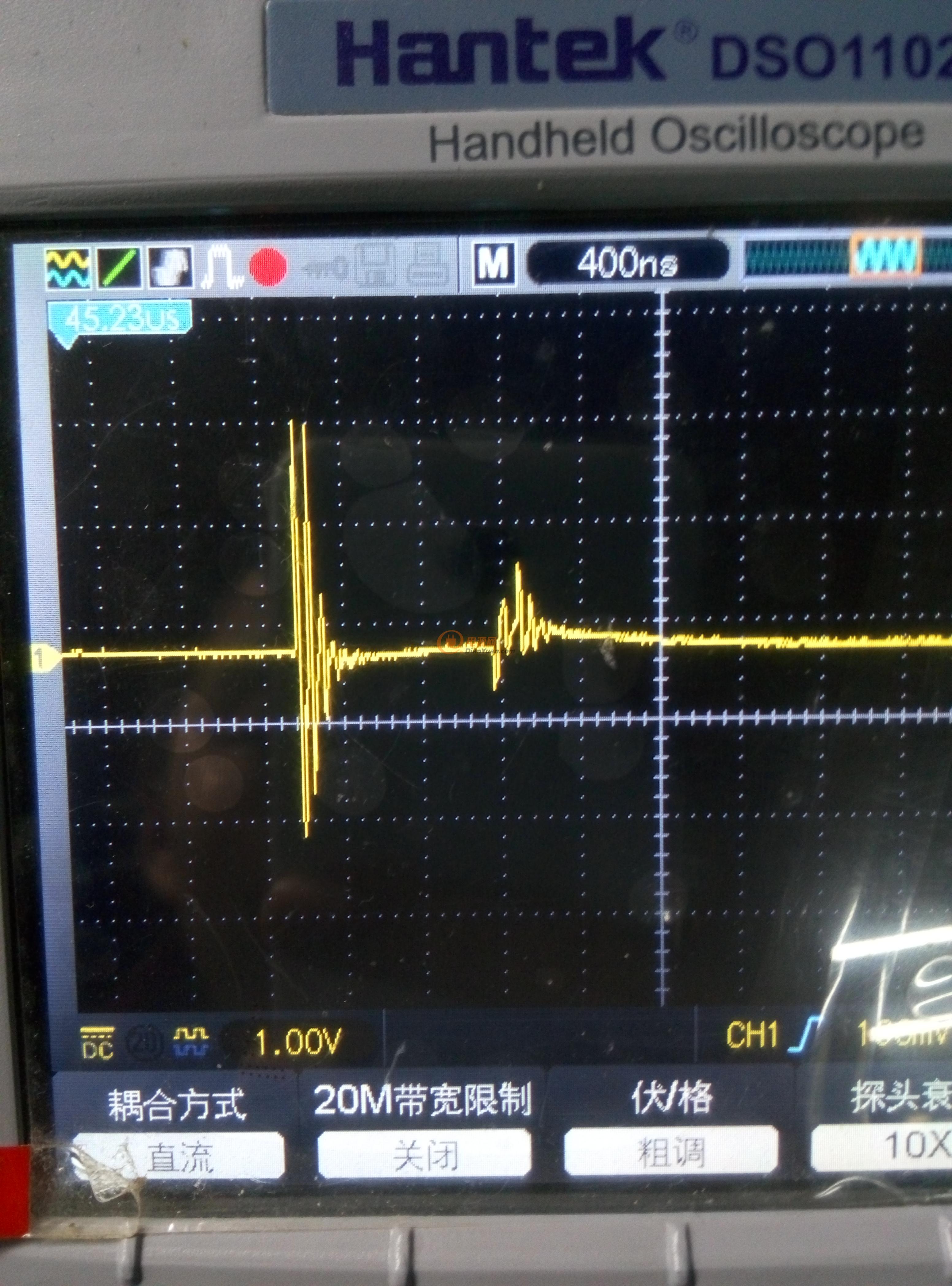

這是空載sense波形

P60129-105440

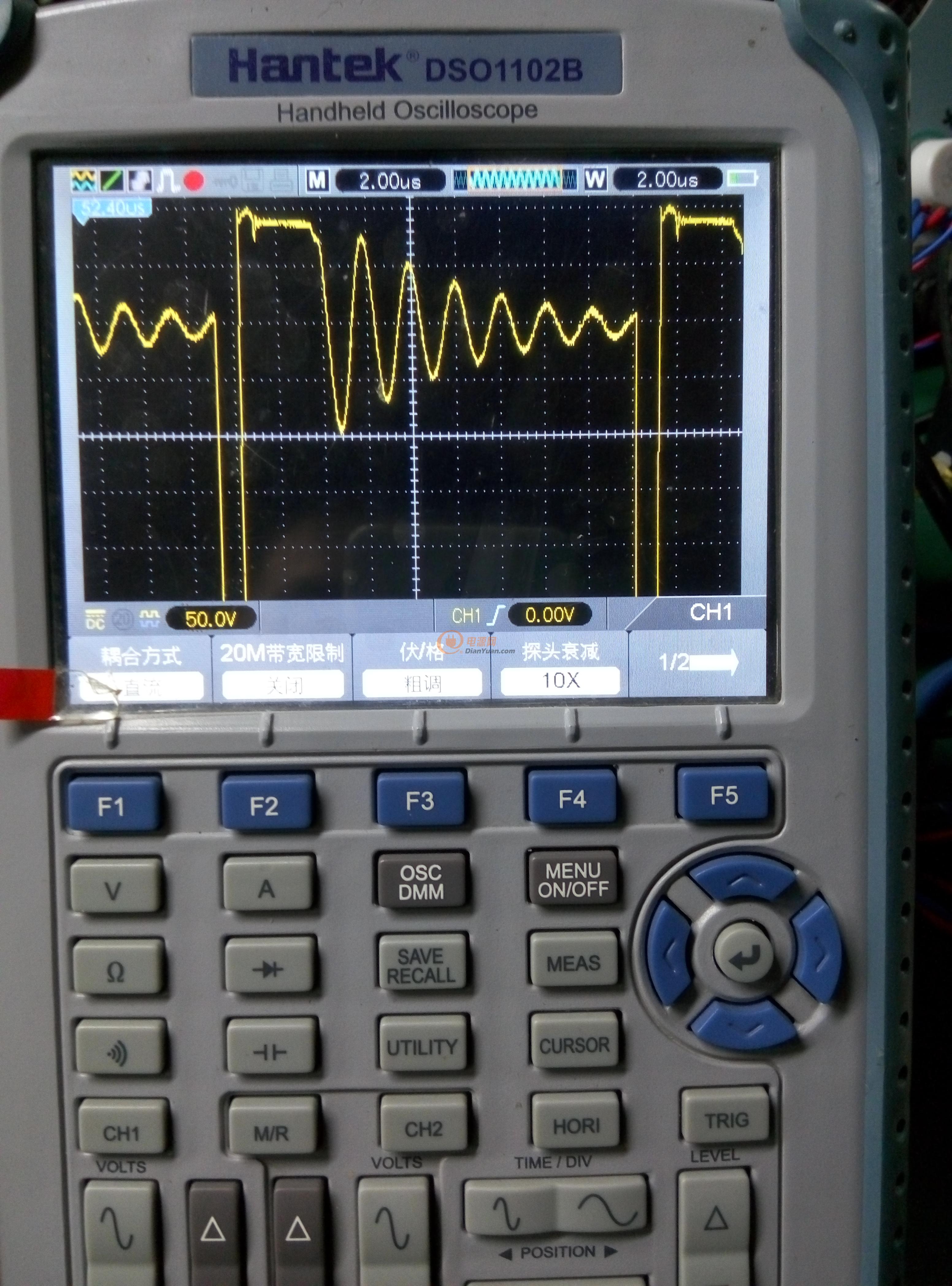

這是空載D極波形

P60129-111246

這是4腳頻率，怎么這么亂

P60129-094711

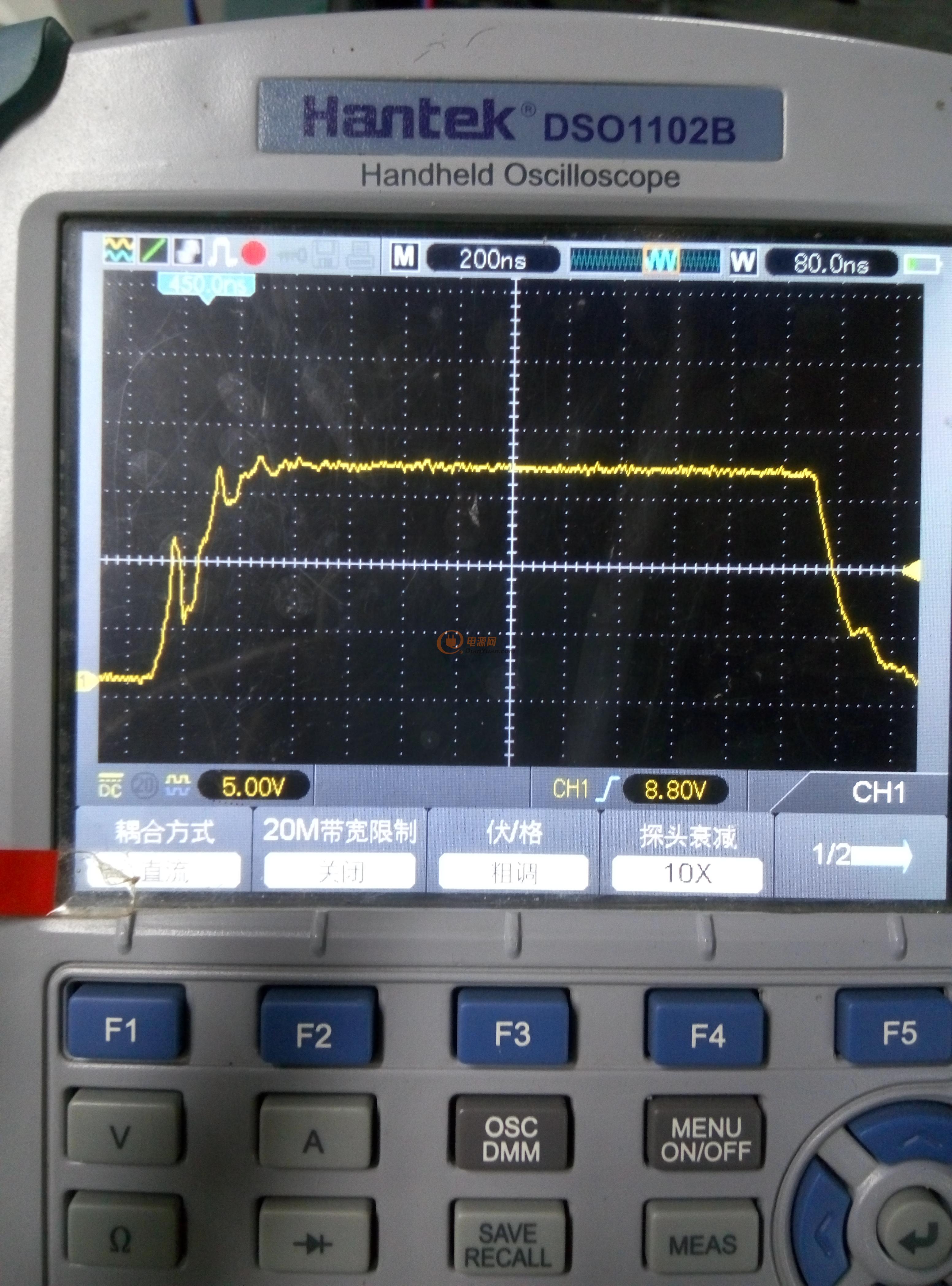

這個是G極波形。

全部回復(8)
正序查看
倒序查看
2016-02-15 17:09

波形正常

斷電的吱一聲，要么環路沒調好，要么有飽和

4腳的波形是你示波器的觸發點太低，往高調就會穩住

0
回復
2016-02-16 09:57
@edie87@163.com
波形正常斷電的吱一聲，要么環路沒調好，要么有飽和4腳的波形是你示波器的觸發點太低，往高調就會穩住
謝謝軍長，4腳果然是觸發沒調好，變壓器吱一聲好像是能量沒地方釋放的響聲，我變壓器繞的不緊，是不是有關系。

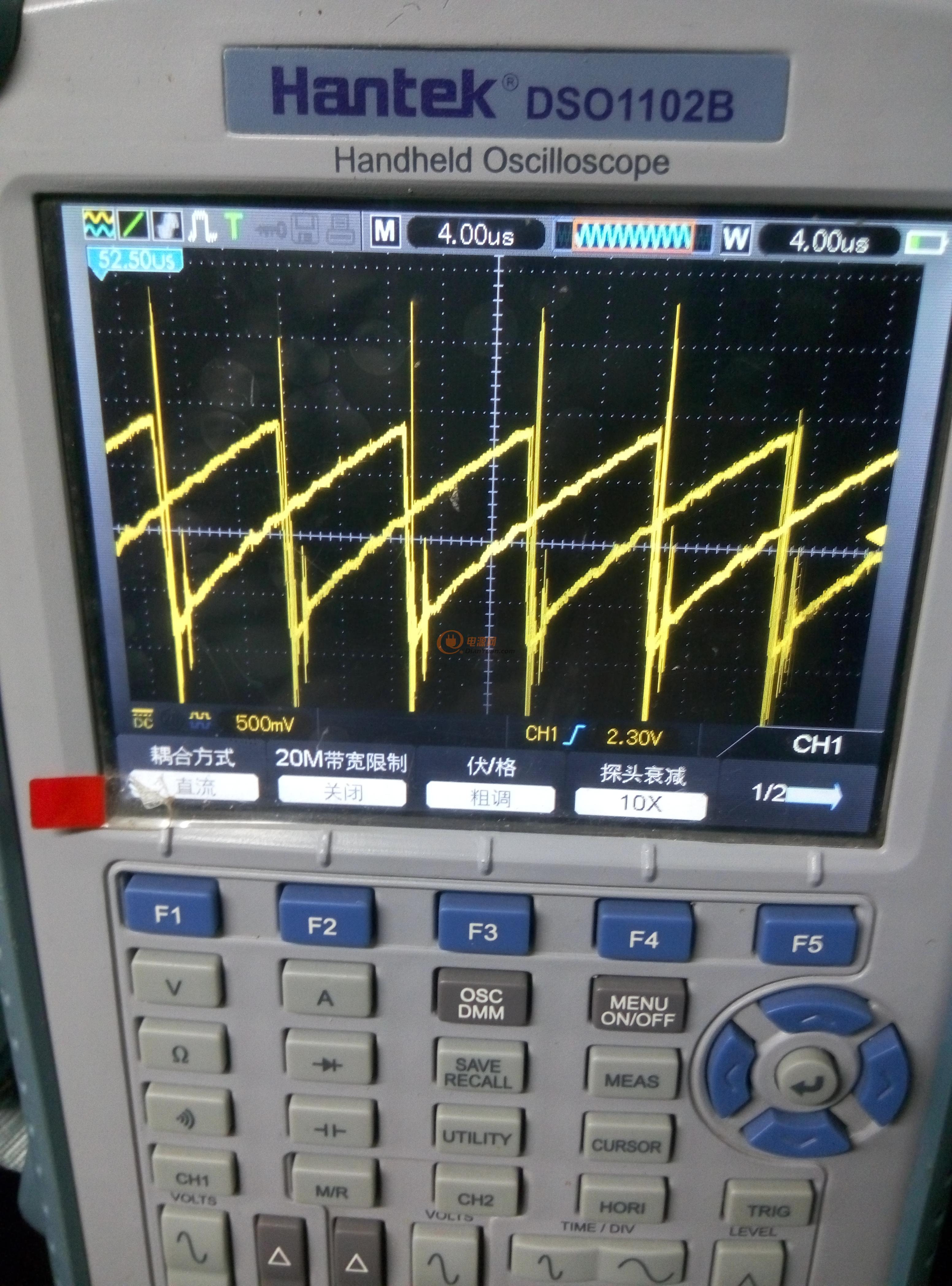

這是g極，怎么有點斜坡，正常嗎？

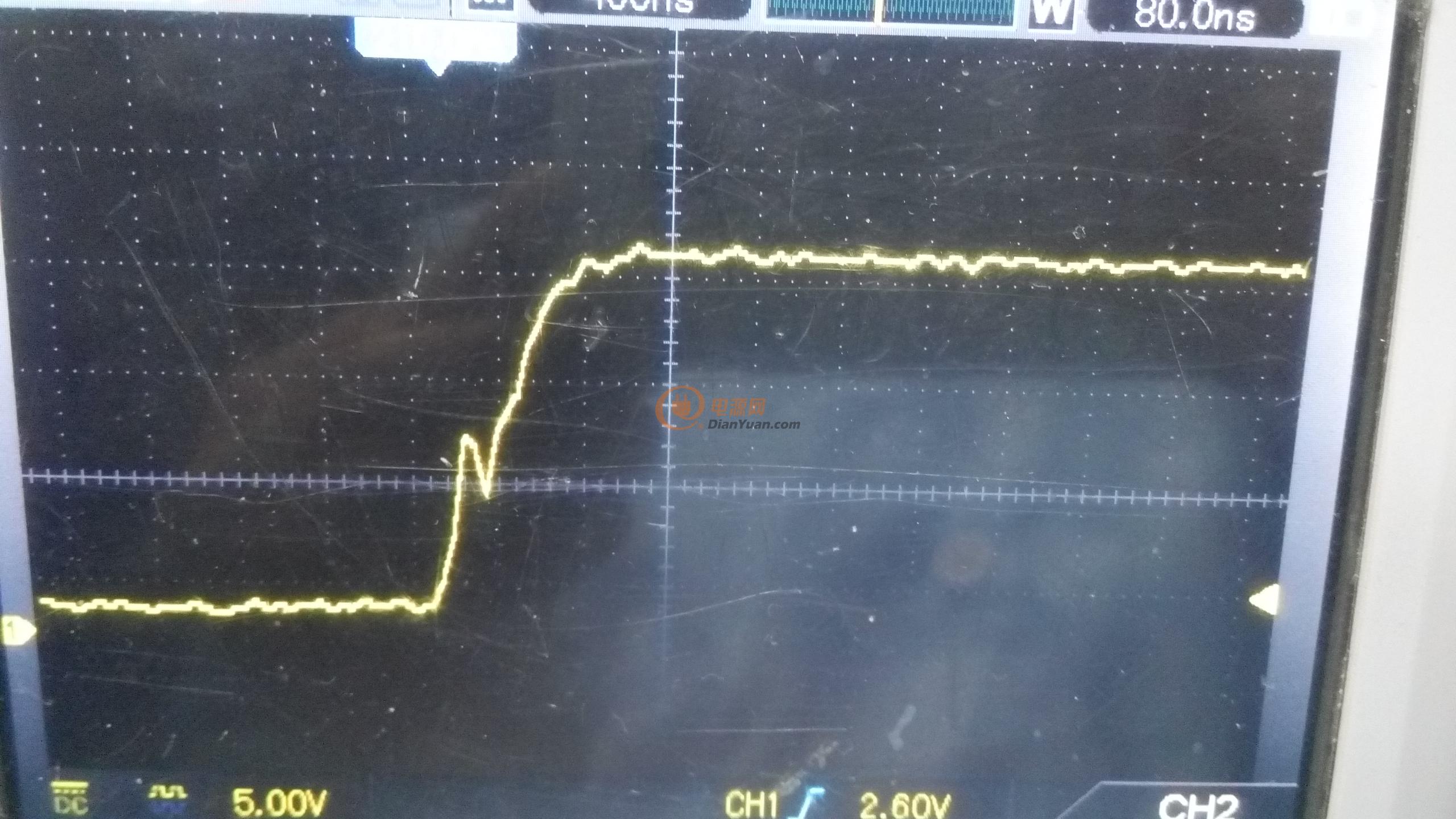

這個是g極展開，上升沿有個跳變是什么回事，影響開關損耗嗎，驅動電阻是22歐。

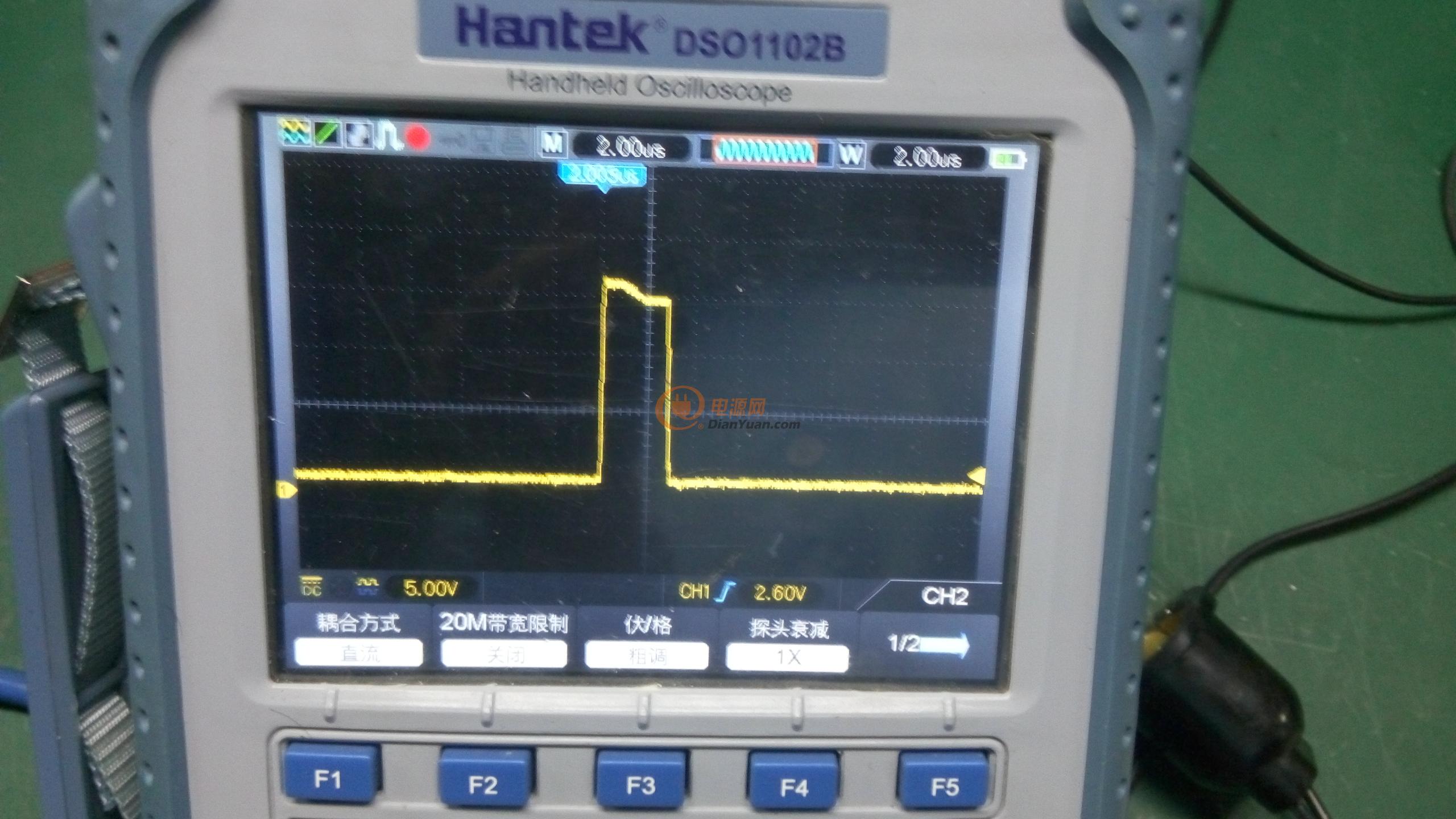

這個是3842   3pin波形，峰值2v行嗎，3腳是平均值1v保護還是峰值1v。濾波電阻是150歐，100pf

0
回復
2016-02-16 11:22
上個頭條，希望樓主問題早日解決
0
回復
2016-02-16 16:47
@大偉電子
謝謝軍長，4腳果然是觸發沒調好，變壓器吱一聲好像是能量沒地方釋放的響聲，我變壓器繞的不緊，是不是有關系。[圖片]這是g極，怎么有點斜坡，正常嗎？[圖片]這個是g極展開，上升沿有個跳變是什么回事，影響開關損耗嗎，驅動電阻是22歐。[圖片]這個是3842  3pin波形，峰值2v行嗎，3腳是平均值1v保護還是峰值1v。濾波電阻是150歐，100pf

一般G極就10V左右，你的15V，是不是VDD太高了？

這個跳變是MOS管導通瞬間，拉低了一下驅動電壓，一般對損耗沒多大影響

3pin確切的說應該是有效值

那個2V的峰值可以通過3pin的RC去調整

0
回復
2016-02-16 18:20
@edie87@163.com
一般G極就10V左右，你的15V，是不是VDD太高了？這個跳變是MOS管導通瞬間，拉低了一下驅動電壓，一般對損耗沒多大影響3pin確切的說應該是有效值那個2V的峰值可以通過3pin的RC去調整
vdd帶載16.5v，g極有18v穩壓管?，F在輸入串燈泡加1a負載，燈常亮，燈泡去掉會不會炸。600 ma燈泡不亮。
0
回復
學習11
LV.2
7
2016-02-17 09:29
@大偉電子
vdd帶載16.5v，g極有18v穩壓管。現在輸入串燈泡加1a負載，燈常亮，燈泡去掉會不會炸。600ma燈泡不亮。
請問你IC供電,電壓VCC是多少V?
0
回復
學習11
LV.2
8
2016-02-17 09:36
@大偉電子
vdd帶載16.5v，g極有18v穩壓管?，F在輸入串燈泡加1a負載，燈常亮，燈泡去掉會不會炸。600ma燈泡不亮。

你的3PIN腳變壓器沒有飽合.

 前面有個尖峰,我們在做測試的時候也有碰倒.我也問過很多資深的工程師,他們說是電路的問題(PCB板走線引起).



0
回復
2016-02-17 17:38
@學習11
請問你IC供電,電壓VCC是多少V?
38427腳vcc帶載16.5v,pin3 腳尖峰慮不下去，我的變壓器繞的不好，斷電吱一下。
