C 獨特的功率管驅動特性與高耐壓偏置技術SW2604內部集成功率管采用斜坡電流驅動，驅動電流隨輸出功率增加而增加，在FB=0時，OB電流約為40mA,在FB=6V時，OB電流約為120mA,小輸出時的驅動功耗得到顯著降低。芯片內部集成了獨特的偏置技術，在功率管關斷時，OE輸出到約1.5V，反向偏置發射結，加速Ic電流的下降速度，擴展了有效的安全工作區，開關管承受反向的CB電壓，使開關管達到700V的電壓承受能力。D 過壓與欠壓保護功能SW2604芯片具有帶遲滯的欠電壓保護功能。在VCC電壓達到8.8V時IC開始啟動，這個初始的啟動電壓由驅動電阻提供，輸入的高電壓通過驅動電阻注入開關管的基極，放大的Ic電流在IC內部經過限制電路對VCC電容充電，從而形成驅動電壓，在IC正常工作時應保持VCC電壓在4.8-9V之間（包括滿載情況），若VCC電壓下降到4.4V時，則振蕩器進入關閉狀態；VCC進一步降低到3.8V，IC即開始重新啟動。芯片內部VCC具有一個上限電壓比較器控制，若VCC試圖大于9.6V，則比較器動作，FB將被下拉，鎖定VCC至9.6V，達到過電壓的限制功能。利用此功能可以方便地實現前端的電壓反饋功能，也可避免輸出開環時的輸出電壓大幅度升高現象，保證負載安全。E 最大開關電流限制功能SW2604具有逐周期電流限制功能。每個開關周期均對開關電流進行檢測，達到FB設定的防上限電流時即進入關周期，電流的檢測具有實時前沿消隱功能，屏蔽開關尖峰，避免開關電流的錯誤檢測。合理的溫度檢測消除了溫度的影響，相對常規的MOSFET開關芯片，在一個較寬的范圍內，開關電流都可以非常精準，這樣就允許設計者在設計方案時不必留有太大余量即可滿足較大工作范圍，從而提高電路的使用安全性。SW2604的最大開關電流限值為1000mA，可以很容易地實現大于12W的輸出功率，且滿足寬溫度范圍。
設計注意事項

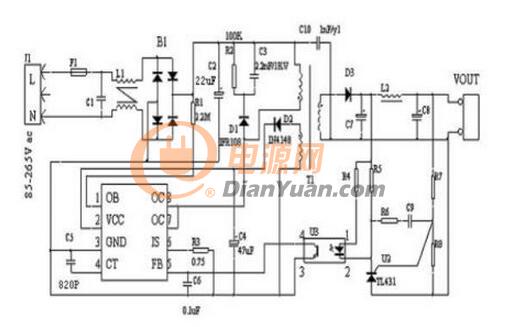

SW2604是一個典型集成功率開關的高性能電源IC，外圍電路簡單，如圖3所示。因為功率開關管集成在芯片內部，開關管的開關損耗產生的熱量會使芯片發熱，因此在使用時需要一定的散熱措施，以避免過高的溫度導致IC熱保護。一個簡單的辦法就是在PCB布線時，在IC的PIN7-8腳鋪設一定面積的PCB銅箔，在銅箔上面鍍錫增加散熱能力。在PCB布線時，應將Pin6與Pin7之間保留1mm以上的安全距離，避免產生放電現象。

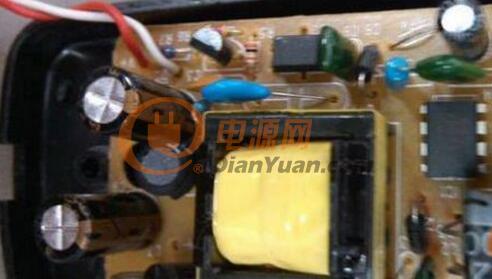

我一個12V電源，需要改成5V輸出設計作品是sw2604的典型應用電路上在改R7R8的分壓比，可以改變輸出電壓，一般是R7B變小，R8變大。但是你改了后級輸出，同時也改變了前級集成塊的供電電壓，但是如果集成塊供電電壓太低可能導致電源不工作。
