我了解的PI產品中我認為最好的產品是 LNK406，我覺得最好的功能是可設置為調光或非調光模式感量是600UH,漏感是15UH,試了很多個變壓器方案，這個最理想。IC內置的是700V的MOS,峰值電壓還是有很大余量，不想吸收太多，影響效率。

     本設計采用了LinkSwitch-PH系列器件LNK406EG (U1)。LinkSwitch-PH系列LED驅動器IC同時集成了一個725 V功率MOSFET和一個連續導通模式初級側PWM控制器。控制器可實現單級主動功率因數校正(PFC)和恒流輸出。LinkSwitch-PH系列器件所采用的初級側控制技術可提供高精度恒流控制(性能遠優于傳統的初級側控制技術)，省去了隔離反激式電源中常用的光耦器和輔助電路(即次級側控制電路)，同時控制器中的PFC部分還省去了大容量電解電容。　　

     LinkSwitch-PH系列器件可設置為調光或非調光模式。對于可控硅相位調光應用，可在參考(REFERENCE)引腳上使用編程電阻(R4)和在電壓監測(VOLTAGE MONITOR)引腳上使用4 MΩ (R2+R3)電阻，使輸入電壓和輸出電流之間保持線性關系，從而擴大調光范圍。　　

      連續導通模式具有兩大優勢：降低導通損耗(從而提高效率)和降低EMI特征。EMI特征降低后，使用較小的輸入EMI濾波器即可滿足EMI標準。可省去一個X電容，并省去共模扼流圈或減小其尺寸。LinkSwitch-PH器件中內置的高壓功率MOSFET開關頻率抖動功能還可進一步降低濾波要求。輸入EMI濾波器尺寸減小意味著驅動電路的電阻性阻抗隨之減小，其重要好處就是能大幅降低輸入電流振蕩。由于LinkSwitch-PH由其內部參考電源供電，因此可進一步增強穩定性。對于可調光應用，增加主動衰減電路和泄放電路可確保LED燈在極寬的調光范圍內穩定工作，且無任何閃爍。　　

     恒流控制允許有±25%的電壓擺幅，這樣就無需根據正向電壓降對LED進行編碼，并且±5%的差異仍可確保一致的LED亮度。　

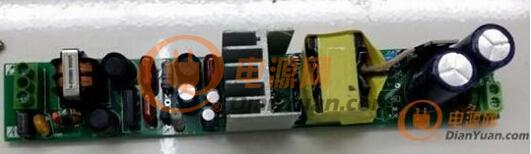

     這個14 W LED設計實現了與標準前沿可控硅AC調光器兼容、極寬調光范圍(1000:1，500 mA:0.5 mA)、高效率(> 85%)和高功率因數(> 0.9)的目標。它說明與LED燈可控硅調光相關的問題是可以克服的，甚至可以簡化驅動器設計，使可調光LED燈更具成本效益，且達到一致和可靠的性能。
