210W做傳導不過，求助

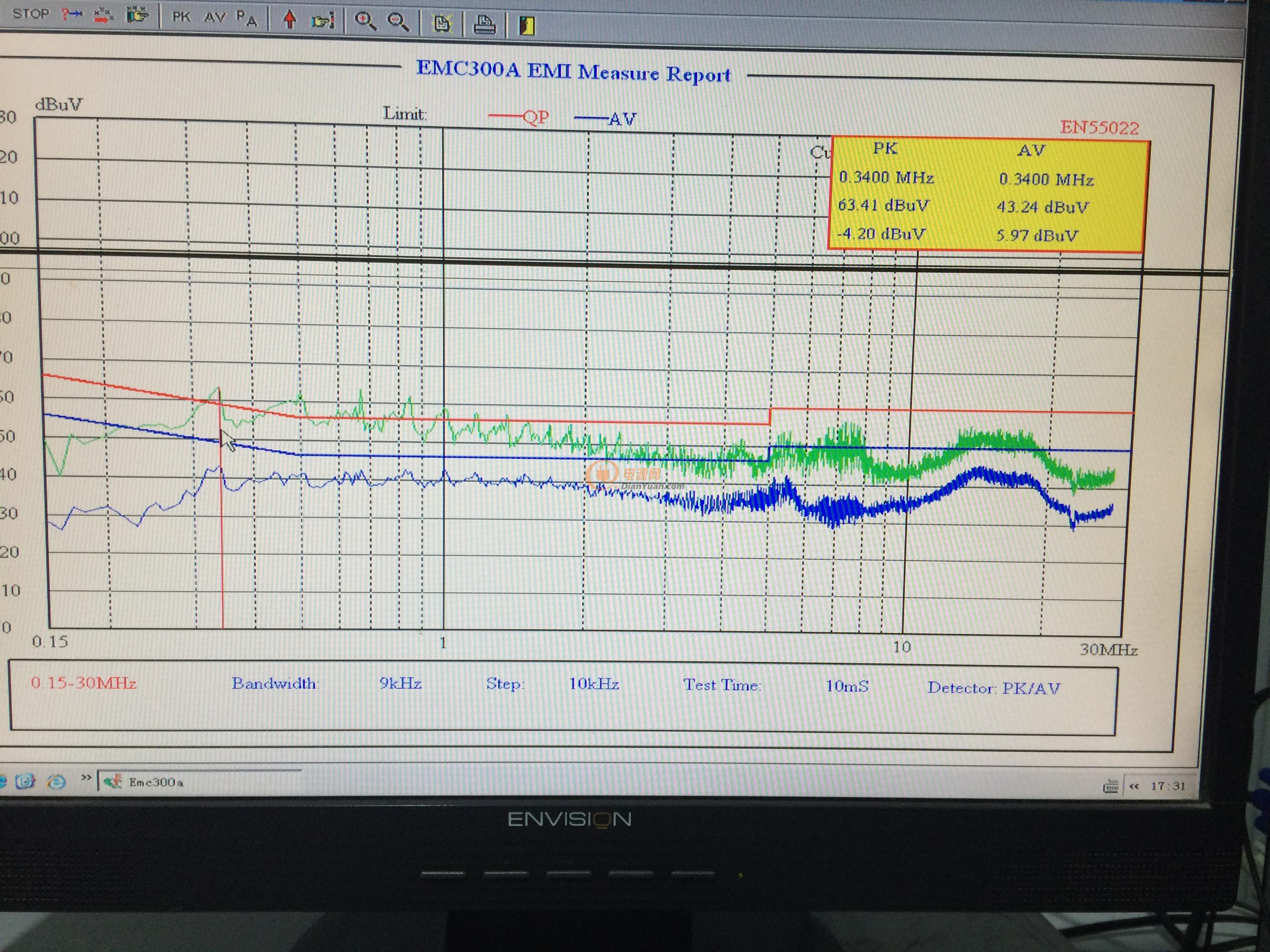

輸出42V5A，帶前級PFC，做傳導結果如下圖，求大神指導一下怎么整改。

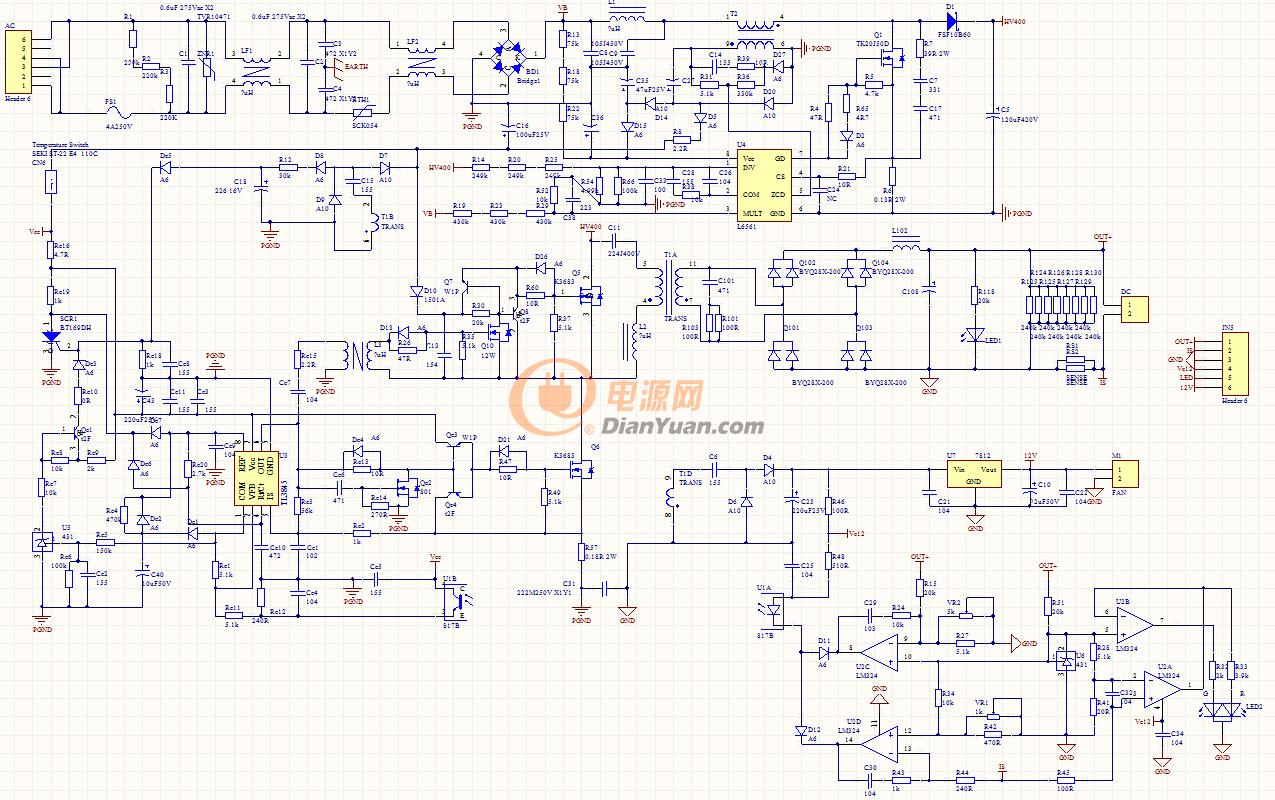

原理圖如下

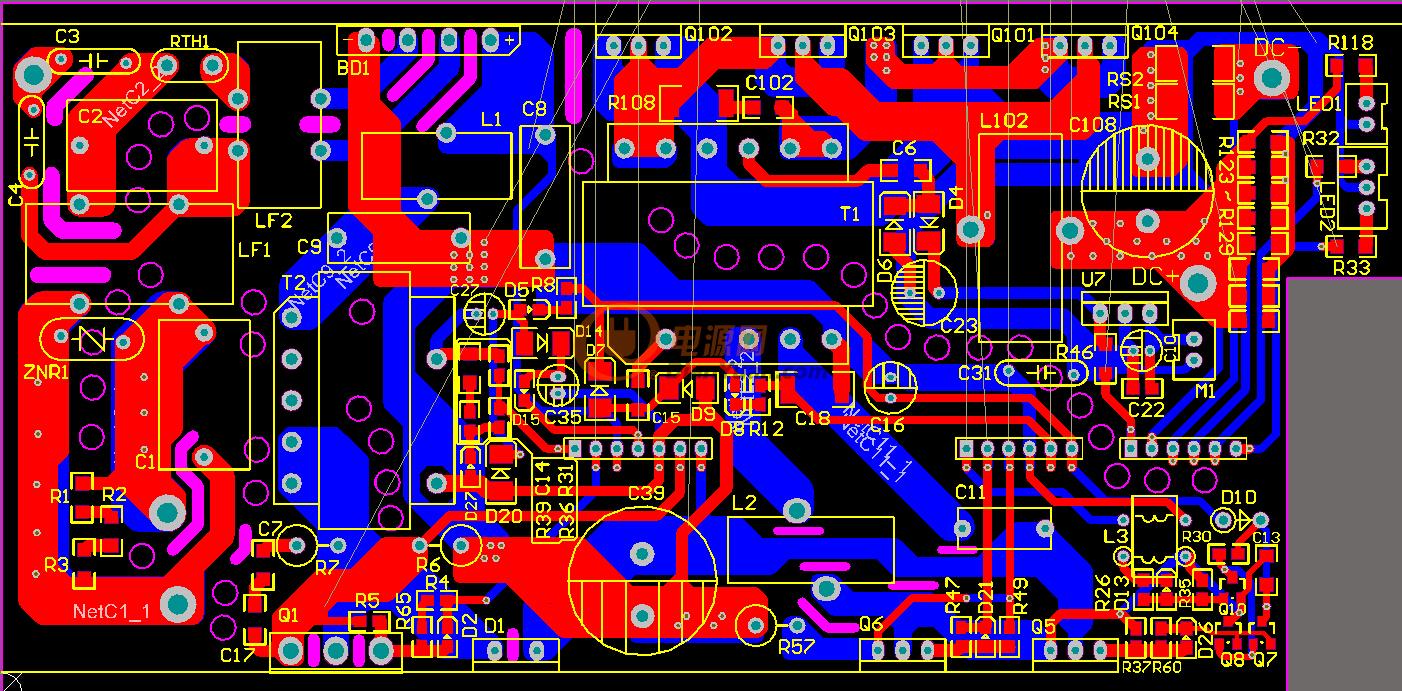

PCB如下

全部回復(12)

只看樓主

正序查看

倒序查看

電源網-fqd

2016-01-07 10:14

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

zvszcs

LV.12

2016-01-07 12:55

看到C1就蛋疼

回復

那個誰200

LV.4

2016-01-07 13:57

@zvszcs

看到C1就蛋疼

C1后來把位置改過了，靠近共模電感并排著放。

回復

zhiyiyunmeng

LV.7

2016-01-07 16:07

變壓器太多的緣故吧

回復

dengyuan

LV.8

2016-01-07 17:13

@zhiyiyunmeng

變壓器太多的緣故吧

查PFC電路部分。不對稱半橋應該問題不大。只不過你這個不對稱半橋太復雜了，ST有個專門的不對稱半橋IC.

回復

andy6

LV.6

2016-01-07 18:58

@dengyuan

查PFC電路部分。不對稱半橋應該問題不大。只不過你這個不對稱半橋太復雜了，ST有個專門的不對稱半橋IC.

1.共模電感加大

2.變壓器初次間加銅箔

回復

那個誰200

LV.4

2016-01-07 18:59

@dengyuan

查PFC電路部分。不對稱半橋應該問題不大。只不過你這個不對稱半橋太復雜了，ST有個專門的不對稱半橋IC.

應該就是PFC的問題，只是還沒有找到能解決的辦法。

回復

那個誰200

LV.4

2016-01-07 19:02

@andy6

1.共模電感加大2.變壓器初次間加銅箔

試過加大共模電感，沒什么用。倒是在N線和L線的輸入座上各加一個Y電容到地后有點用。但Y電容也不能無限加呀，漏電流太大也不行呀

回復

ruohan

LV.9

2016-01-08 13:25

@那個誰200

應該就是PFC的問題，只是還沒有找到能解決的辦法。

效率有多少啊，，

前面也就是X電容，，加大點，，

回復

那個誰200

LV.4

2016-01-08 15:35

@ruohan

效率有多少啊，，前面也就是X電容，，加大點，，

整機效率86左右，試過在輸入座多并上一個0.1uF的X電容，只對0.3M之前有效。后面的基本沒變化。

回復

preeminence

LV.4

2016-01-22 09:58

最大的問題是PCB Layout，PFC的MOS離AC輸入端子那么近，干擾雜訊直接從輸入端輻射出去了。要解這個問題，需要更改AC端子的位置或將PFC MOS往板的右邊移，否則會很難解。加大共模電感什么的都是治標不治本的對策，作用不大。

回復

那個誰200

LV.4

2016-01-25 19:07

@preeminence

最大的問題是PCBLayout，PFC的MOS離AC輸入端子那么近，干擾雜訊直接從輸入端輻射出去了。要解這個問題，需要更改AC端子的位置或將PFCMOS往板的右邊移，否則會很難解。加大共模電感什么的都是治標不治本的對策，作用不大。

嗯，在重新布板。
