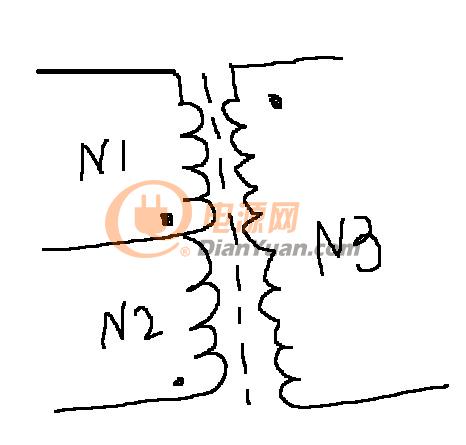

請大神再解答一下如果要讓廠家制作圖1電路圖中的變壓器，應該怎么表達它的繞法

圖掛了，看不了。

把圖片重新上傳一次！

重新傳了一下圖，請解答一下

圖片已經更新，請老師解答。已經投票

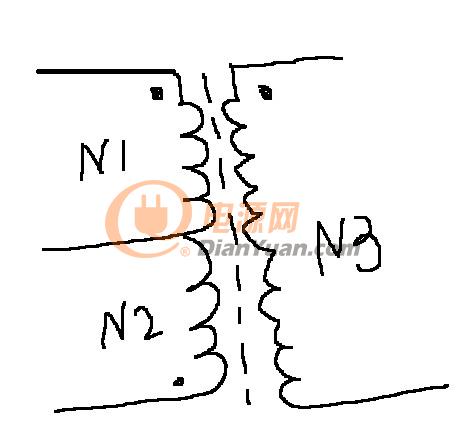

1.推挽式變壓器繞法是按圖2所標注繞制。雙線并繞再兩線首尾相連，也就是相當于一個繞組中間抽頭的方式。

2.電流異常大的原因有多種。

1）變壓器繞法錯誤。

21）變壓器設計不合理，磁芯易飽和或超過了變壓器能力范圍。比如，你圖中所示的驅動頻率73K。如果用其它不適合的材質或材質較差的磁芯就會有各種異常表現。

3）變壓器繞制工藝差，存大較大的漏感或磁芯有氣隙。解決方法：初級大電流時最好采用銅皮繞制。推挽繞組盡量對稱。盡量減少漏感，如采用三明治夾心繞法，減少繞組間的分布電容，繞線要工整服貼。

4）驅動頻率與變壓器固有頻率頻率特性不匹配，匝數電壓比不合理等。其實也屬于變壓器設計范疇之內，變壓器的設計是有些復雜的。如果不懂設計或是為了省心我們可以采用平時別人設計好的一些數據直接利用就行。

圖2同名端是對的。

太感謝您了，我也一直懷疑是變壓器的問題，但是不懂變壓器，讓廠家給繞了一個都不知道參數。通電后變壓器吱吱叫，然后電流變大就燒掉了.我回頭再按照您說的變壓器的繞法再做個試試看。

能給解答一下C5的作用嗎？

C5是電源的濾波電容，可以濾去電路中的一些雜波，避免給電源帶來性能上的影響。二是并在電源的正負兩端又是電路DC輸入的起始端變換的功率部分。當在大功率輸出時，變換部分會向電源掘取更多的能量。這樣的大沖擊會給電源帶來電壓的波動。當并上大容量的電容后，由于電容兩端的電壓不能突變，所以它能抑制電源電壓的波動起到穩定電壓作用。
