1.方案名稱：BP5131D

2.方案品牌：上海晶豐明源

3.方案規格：TO252-3

4.方案簡介：

BP5131D 是一款高精度的單段線性恒流LED 控制芯片，集成了高壓整流管和JFET 高壓供電功能。主要用于驅動由市電供電的高電壓、低電流LED 燈串。由于不需要磁性元件，LED 驅動器可以實現小體積、長壽命，并符合EMI 規定。BP5131D 可以通過外部電阻精確的設定LED 電流。BP5131D 具有過溫調節功能。當輸入電壓過高，或者LED 電流過大時，此功能將降低輸出電流。

5.方案特點：

? 外圍電路非常簡單，驅動器體積非常小

? 無需磁性元件

? 500V 高壓MOS 管，無需壓敏電阻

? 超快LED 啟動

? ±5% LED 輸出電流精度

? LED 電流可外部設定

? 過溫調節功能

6.應用范圍：

GU10/E27 LED 球泡燈、射燈

? LED 蠟燭燈

? 其它LED 照明

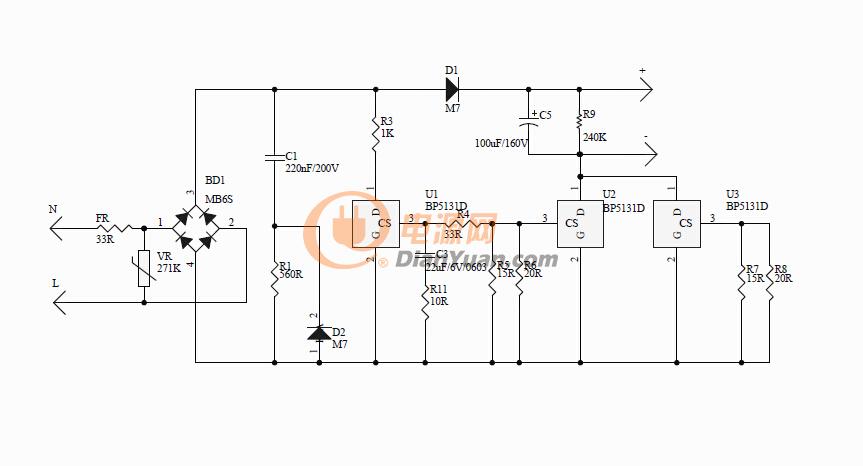

7.方案原理圖

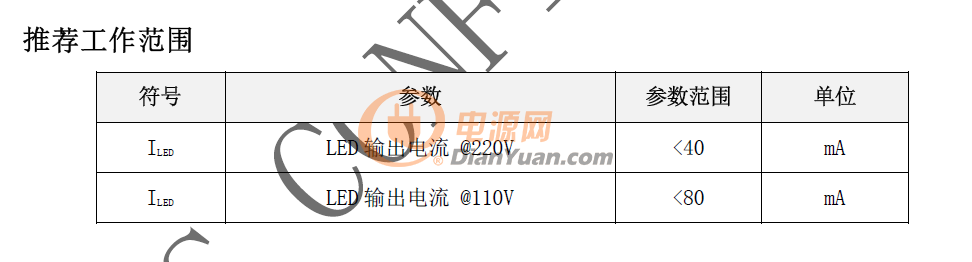

8.工作范圍推薦：

9.樣品方案聯系方式：
