CS腳測變壓器如何看變壓器飽和呢！有圖有真相！

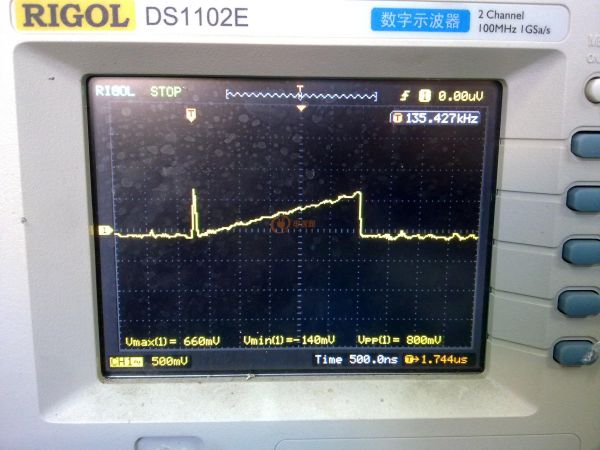

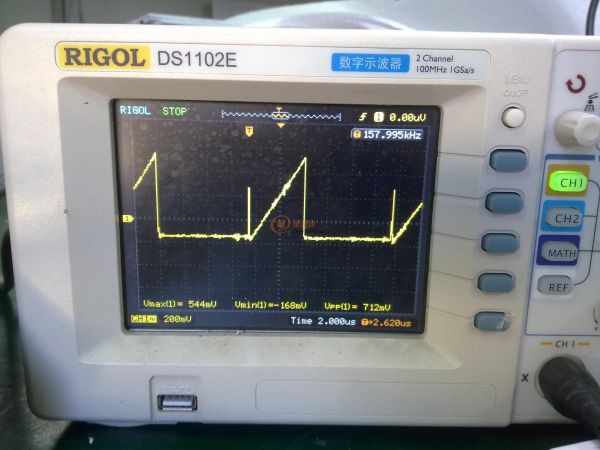

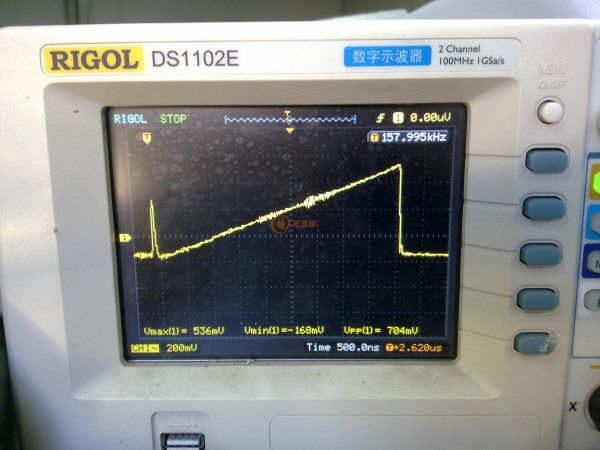

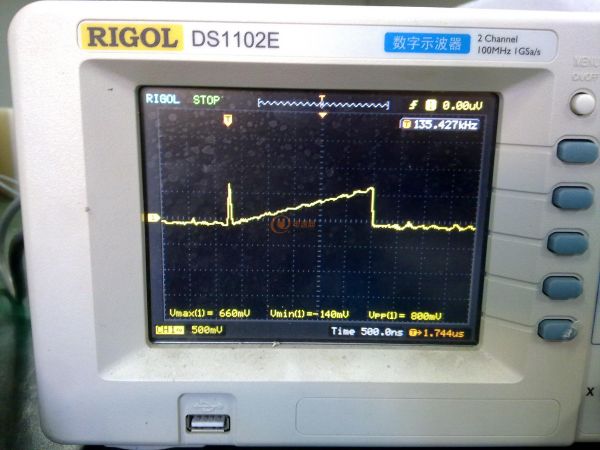

經常有大蝦說看CS電阻引腳波形能知變壓器是否飽和！今天沒事不忙上點圖讓大蝦們看看！我的圖形是否正常呢？

6

5

4

0

1

2

全部回復(23)
正序查看
倒序查看
dhtxafn
LV.6
2
2015-12-04 14:34
搞不懂為什么波形有負壓呢？另外大波形前面有個小尖峰是哪來的啊？正常不？我的是LED燈具用的恒流電源測試的！低PF無頻閃的！
0
回復
dhtxafn
LV.6
3
2015-12-04 14:36
@dhtxafn
搞不懂為什么波形有負壓呢？另外大波形前面有個小尖峰是哪來的啊？正常不？我的是LED燈具用的恒流電源測試的！低PF無頻閃的！

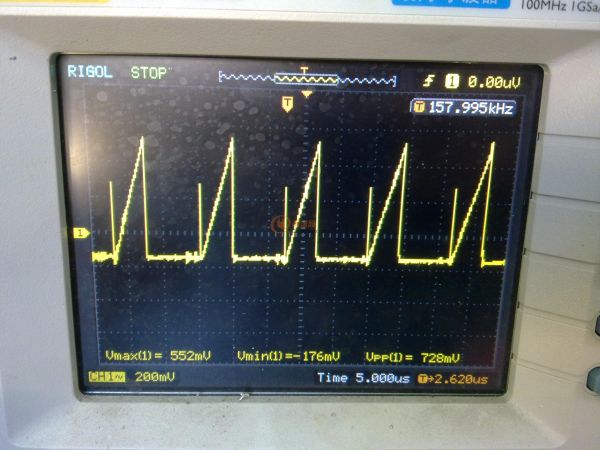

另外這張圖上面好象有彈簧一樣的彎曲線算正常嘛？

0
回復
dhtxafn
LV.6
4
2015-12-04 14:36
@dhtxafn
另外這張圖上面好象有彈簧一樣的彎曲線算正常嘛？[圖片]
求大蝦們指教！謝謝了！
0
回復
wjsong
LV.2
5
2015-12-04 21:50
@dhtxafn
求大蝦們指教！謝謝了！
沒有飽和，電感電流不能突變，這個是一條直線上去的，如果飽和，你會看到突變
0
回復
2015-12-05 07:36
@wjsong
沒有飽和，電感電流不能突變，這個是一條直線上去的，如果飽和，你會看到突變
樓上兄弟說的不錯，電感電流的曲線看看
0
回復
2015-12-05 08:27
@wj_12691495
樓上兄弟說的不錯，電感電流的曲線看看
這個波形的斜率是呈線性的，沒有飽和，如果飽和，那就不是線性
0
回復
dhtxafn
LV.6
8
2015-12-05 10:37
@水鄉電源
這個波形的斜率是呈線性的，沒有飽和，如果飽和，那就不是線性

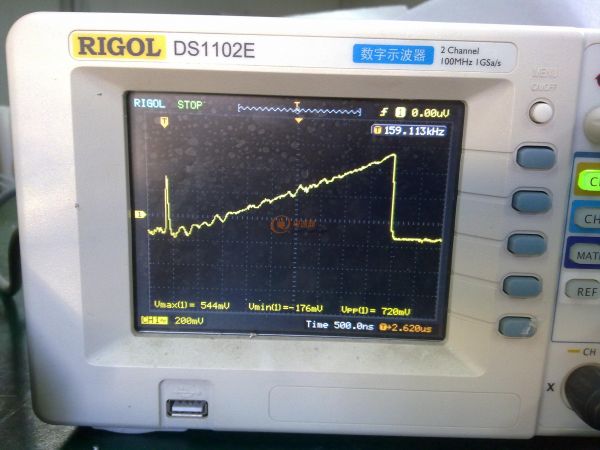

那前面有一個小尖峰是怎么回事呢？

0
回復
dhtxafn
LV.6
9
2015-12-05 10:38
@dhtxafn
那前面有一個小尖峰是怎么回事呢？[圖片]
另個示波器上的負極性電壓是怎么產生的呢？有哪位曉的呢？大俠們？求指教！！！
0
回復
dhtxafn
LV.6
10
2015-12-05 10:39
@dhtxafn
另個示波器上的負極性電壓是怎么產生的呢？有哪位曉的呢？大俠們？求指教！！！
負176豪伏是怎么產生的呢？CS腳上的電阻很小的！怎么會產生負極性電壓呢？
0
回復
冰上鴨子
LV.10
11
2015-12-05 12:17
@dhtxafn
負176豪伏是怎么產生的呢？CS腳上的電阻很小的！怎么會產生負極性電壓呢？
變壓器漏感吧
0
回復
dhtxafn
LV.6
12
2015-12-05 14:01
@冰上鴨子
變壓器漏感吧
那負壓是怎么構成回路的呢？有負的電流是怎么構成回路的呢？求大蝦們指教噢！
0
回復
2015-12-05 16:29
@dhtxafn
搞不懂為什么波形有負壓呢？另外大波形前面有個小尖峰是哪來的啊？正常不？我的是LED燈具用的恒流電源測試的！低PF無頻閃的！

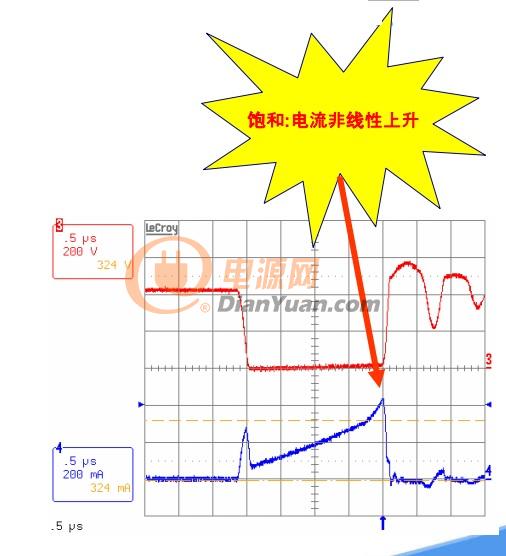

電感飽和電流的波形

0
回復
2015-12-05 16:34
@dhtxafn
那負壓是怎么構成回路的呢？有負的電流是怎么構成回路的呢？求大蝦們指教噢！
電源不工作的時候，看看是否有負電壓波形，先懷疑下儀器。
0
回復
2015-12-05 18:18
@417zhouge
電感飽和電流的波形[圖片]
這個圖很直觀。
0
回復
dhtxafn
LV.6
16
2015-12-10 16:33
@ymyangyong
[圖片]這個圖很直觀。
負壓咋形成的呢？ 大蝦們請賜教！
0
回復
2015-12-10 17:08
@dhtxafn
負壓咋形成的呢？大蝦們請賜教！
示波器的探頭調零了沒？
0
回復
2015-12-11 14:17
@dhtxafn
那前面有一個小尖峰是怎么回事呢？[圖片]
尖峰是啟動時電流產生的尖峰.
0
回復
dhtxafn
LV.6
19
2015-12-14 10:47
@417zhouge
示波器的探頭調零了沒？
調零了！你可以看到圖片上有負壓值啊！不調零也可以測出負值的啊！
0
回復
dhtxafn
LV.6
20
2015-12-14 10:48
@dhtxafn
調零了！你可以看到圖片上有負壓值啊！不調零也可以測出負值的啊！
負176MV 正760MV
0
回復
andy6
LV.6
21
2015-12-14 12:15
@dhtxafn
那前面有一個小尖峰是怎么回事呢？[圖片]
尖峰是變壓器的漏感和MOSFET的寄生電容引起
0
回復
2015-12-24 10:29
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
0
回復
jameserik
LV.3
23
2015-12-24 11:16
@dhtxafn
另個示波器上的負極性電壓是怎么產生的呢？有哪位曉的呢？大俠們？求指教！！！

電流是用電流互感器測試的？

如果是電流互感器的話那是正常的，負壓階段磁復位

0
回復
liu_yaer
LV.6
24
2015-12-25 12:10
尖峰是寄生參數引起的，飽和電流曲線是彎的
