求助大神，用TOP269EG設計的反激式開關電源出現不斷重啟的問題

求大神指導：小弟剛學習開關電源，用TOP269設計了一個輸出24V3A的反激式開關電源，剛焊好，輸出接150R5W負載，一上電，阻值為51歐的R7冒煙了，后來直接將R7短了上電，芯片發出吱……吱的聲音，輸出電壓一會有一會沒，并且只有10幾伏，好像是在不斷地重啟，關了后再上電，保險直接燒了，檢查后發現D2被擊穿了，換了后也是一樣，求解是什么問題？

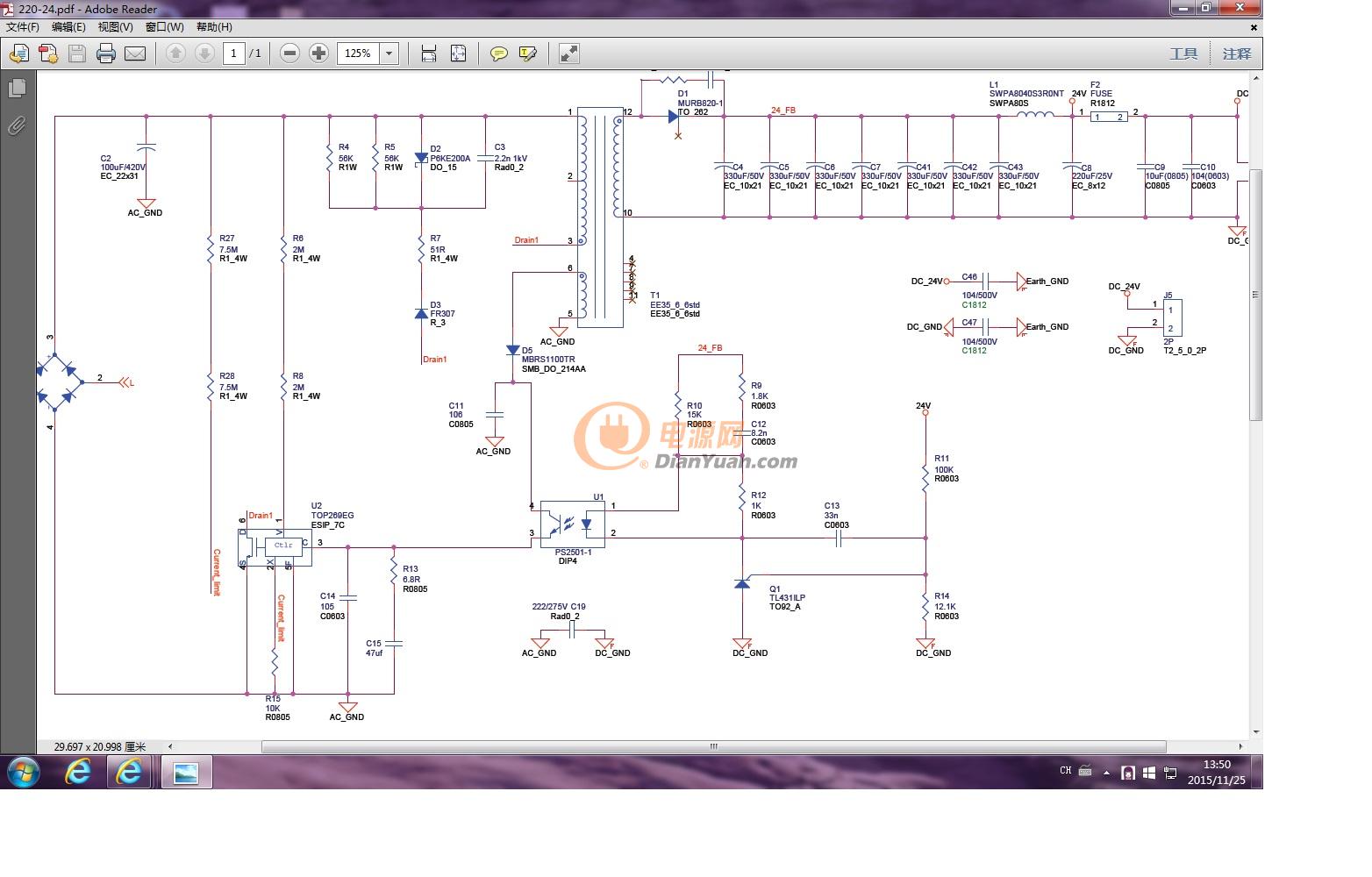

220-24.pdf

全部回復(14)

只看樓主

正序查看

倒序查看

chuxw

LV.1

2015-11-26 08:13

現在將短接的R7換成100R后沒有聲音了，有輸出了，就是有點高，50V左右

回復

chuxw

LV.1

2015-11-26 09:55

@chuxw

現在將短接的R7換成100R后沒有聲音了，有輸出了，就是有點高，50V左右

剛把反饋環路的電阻R12給下了，輸出電壓降下來了，大約37V，還是有點高，量了下431的輸出2.52V，求大神詳細分析下反饋環路的工作原理

回復

chuxw

LV.1

2015-11-27 08:49

@chuxw

剛把反饋環路的電阻R12給下了，輸出電壓降下來了，大約37V，還是有點高，量了下431的輸出2.52V，求大神詳細分析下反饋環路的工作原理

現在將反饋環路電阻R10的15K換成4.7K，保留R12，帶載輸出正常，空載測試還是輸出偏高，有30幾伏，并且輸出發出吱吱的聲音，求解是什么原因

回復

謝厚林

LV.12

2015-11-27 13:57

@chuxw

現在將反饋環路電阻R10的15K換成4.7K，保留R12，帶載輸出正常，空載測試還是輸出偏高，有30幾伏，并且輸出發出吱吱的聲音，求解是什么原因

你好！輔助繞組電壓在空載時正常嗎？

回復

謝厚林

LV.12

2015-11-27 13:58

@謝厚林

你好！輔助繞組電壓在空載時正常嗎？

如果不正常，需要把輔助濾波電容加大些，到22UF

回復

chuxw

LV.1

2015-11-27 15:45

@謝厚林

如果不正常，需要把輔助濾波電容加大些，到22UF

剛測了C11兩端的電壓，有12點多伏，是否正常？要換成22U？

回復

chuxw

LV.1

2015-11-27 15:54

@chuxw

剛測了C11兩端的電壓，有12點多伏，是否正常？要換成22U？

我查了下，電壓是正常的

回復

謝厚林

LV.12

2015-12-01 16:01

@chuxw

我查了下，電壓是正常的

那應該是431上的限流電阻太大了，改為1K電阻。

因為431空載工作時電流應該在4mA左右

回復

chuxw

LV.1

2015-12-01 17:20

@謝厚林

那應該是431上的限流電阻太大了，改為1K電阻。因為431空載工作時電流應該在4mA左右

謝工，是你之前說的輔助繞組的問題，按你說的改了就好了，非常感謝謝工！

回復

chuxw

LV.1

2015-12-01 17:24

@chuxw

謝工，是你之前說的輔助繞組的問題，按你說的改了就好了，非常感謝謝工！

對了，謝工，能否給我講下輔助繞組電容C11的作用以及其值的大小對輸出的影響，非常感謝

回復

電工小劉

LV.2

2015-12-09 10:14

@謝厚林

如果不正常，需要把輔助濾波電容加大些，到22UF

請問一下謝工，我現在在做基于TOP267EG的反激開關電源，輔助線圈的電壓為7V左右正常嗎？我做了兩組實驗，第一組變壓器只有一個次級線圈，作為主輸出5V,各項參數正常；第二組變壓器改成三路次級線圈，一路主輸出5V，二三路輔助輸出±15V。第二組測試時，輸出一跳一跳的，是芯片重啟？另外，瞬態抑制二極管也會燒掉。麻煩謝工解答一下新手的問題。謝謝！

回復

daocaorenzzy

LV.1

2016-01-11 11:11

你好，我第一次做開關電源，請問你的變壓器變比是多少啊？

回復

海綿寶寶愛吃的魚

LV.5

2016-01-13 23:27

來學習~~

回復

謝厚林

LV.12

2016-01-14 10:53

@daocaorenzzy

你好，我第一次做開關電源，請問你的變壓器變比是多少啊？

設計反射電壓為110V
