浪拓防護方案電路:-DC48V基站電源防護方案電路圖解

【-48V過壓/防雷/防浪涌防護方案】



應用背景


  1 全球氣候變暖,雷暴天氣逐年增多

  2 電源雷擊損壞后,危害大,維修成本高

  3 高浪涌防護等級電源成為行業趨勢



  防護等級


  1 浪涌防護等級1.2/50uS-8/20uS 共模/差模10KV-5KA



  2 可按照客戶要求的浪涌防護等級定制防護方案



  方案說明和注意事項


  1 此方案后級采用響應速度快,殘壓較低的TVS,降低浪涌對后級電路的影響

  2  前級使用5GDT串聯,提高閾值電壓,通過R1,加速觸發工程,以降低殘壓

  3  中間采用電感做退耦,驅動GDT泄放大電流

  4 差模一體化的解決方案,可按照客戶要求配置電路

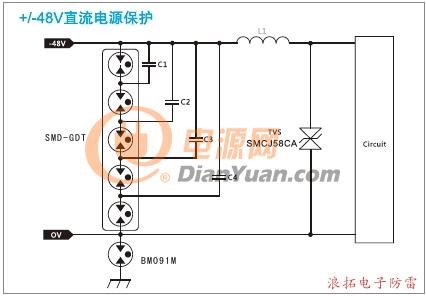

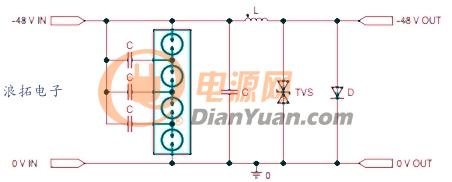

  具體方案





Catch9874

Catch2A8D

Catch8A19

總而言之,浪涌保護器件的選擇要根據電源設備的實際情況進行,要確保浪涌保護器件安裝的有效性和科學性,使浪涌保護發揮最大程度的作用,保護低壓電氣系統安全。

全部回復(2)
正序查看
倒序查看
luxing123
LV.8
2
2015-11-11 14:11

【LangTuo電子】氣體放電管為電子,通信及工業設備提供優質保護,氣體放電管產品系列豐富,反應快速,具有穩定的保護水平。

0
回復
2017-01-07 10:39

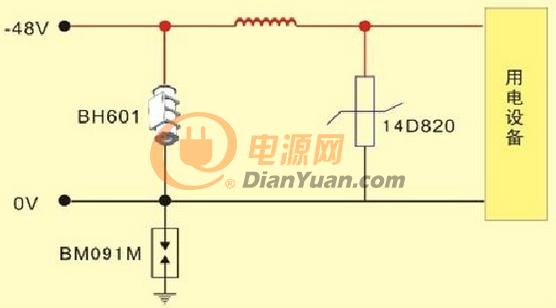

第二張圖BM091M的地是系統地嗎?  那和0V就一樣了,這個器件怎么工作??

0
回復
