方案名稱：茂捷M8916(80V300mA)非隔離有源PFC恒流LED驅動方案分享
方案品牌：茂捷半導體
方案型號：M8916
方案概述：M8916集成有源功率因數校正電驢，可以很好的實現很高的功率因數和很低的總諧波失真。M8916工作在電感電流臨界連續模式，功率MOS管處與零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。M8916內部還集成了500V的功率MOSFET，只需要很少的外圍器件即可實現優異的恒流特性。M8916芯片采用了專利的浮地架構，對電感電流進行全周期采樣，即可實現高精度的恒流輸出控制，并且達到了優異的線電壓調整率和負載調整率。
方案優勢：①高PF 高效率 ②啟動電流低 防止回閃 ③浮地架構，長相電壓檢測 抗干擾能力強 ④恒流精度高，輸出電壓范圍寬
方案特點：
■內置有源功率因數校正
■電感電流臨界連續模式
■高性能的線電壓調整率和負載調整率
■±3%輸出電流精度
■內置500V功率MOSFET
■啟動電流
■高達95%的系統效率
■多重保護功能
? LED開路/短路保護
? 電流采樣電阻開路保護
? 逐周期原邊電流限流
? 芯片供電過壓/欠壓保護
? 自動重啟功能
? 過熱調節功能
■采用SOP-8封裝
方案應用：
■GU10/E27 LED球泡燈、射燈
■LED PAR燈
■LED日光燈
■其它LED照明設備

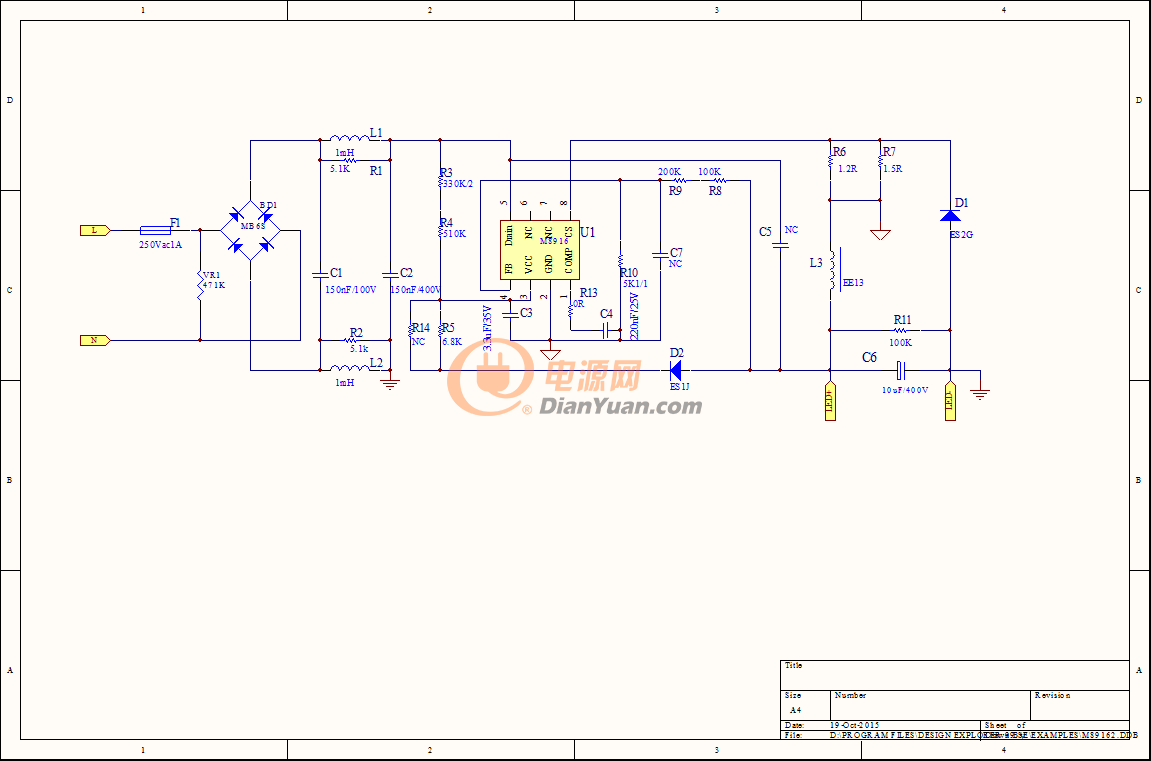

方案電路：
方案PCB：
方案物料：
參考資料：
M8916- 80V300MA TEST Report.xls
