關于CX7161老化炸機的問題!

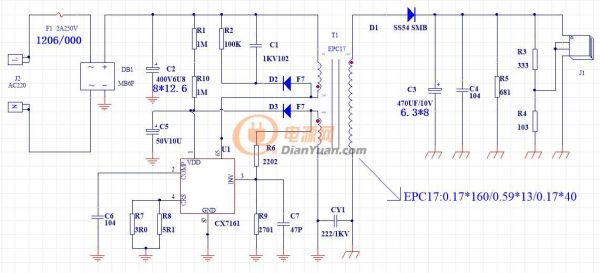

  各位大俠們:我是菜鳥一個。有一款充電器;使用的是CX7161的芯片。用1.3A老化有一些炸機情況。求各位大蝦幫我看看是什么問題。變壓器電感量:1.1mH.謝謝。

CX7161

全部回復(13)
正序查看
倒序查看
2015-10-19 10:16
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
0
回復
hh918
LV.6
3
2015-10-20 07:56
測下你的變壓器漏感是多大?VDS尖峰是多少?
0
回復
2015-10-20 08:04
產品設計的是多少輸出,老化多長時間出現炸機的現象,炸機是那些元件損壞,是不是溫度高造成的了。
0
回復
63582479
LV.4
5
2015-10-20 08:38
有沒有超功率,IC的溫度有多高,變壓器溫度有多高,這種芯片建議使用到它資料的80%的功率就夠了。
0
回復
mfkdcet
LV.8
6
2015-10-20 09:39
@63582479
有沒有超功率,IC的溫度有多高,變壓器溫度有多高,這種芯片建議使用到它資料的80%的功率就夠了。

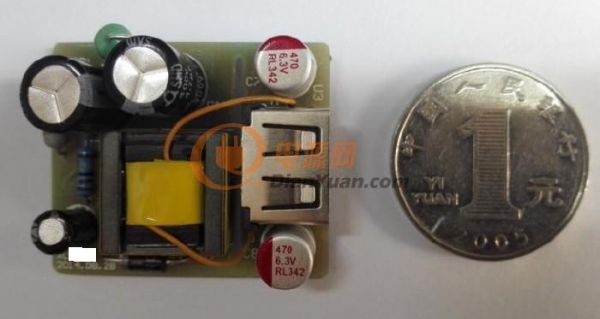

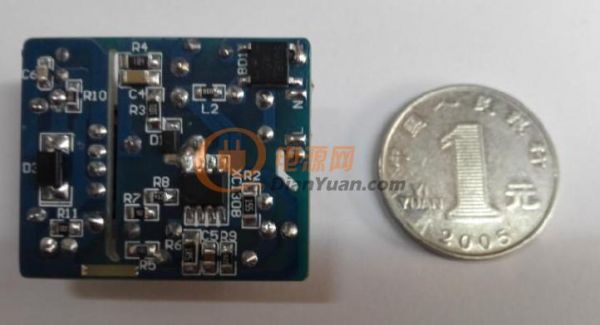

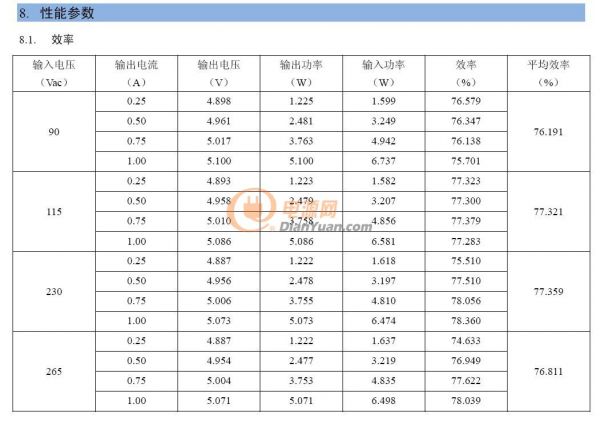

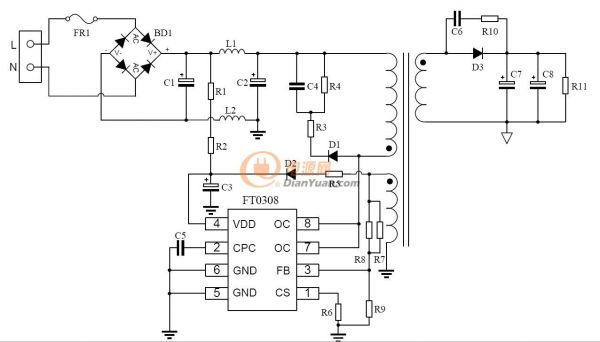

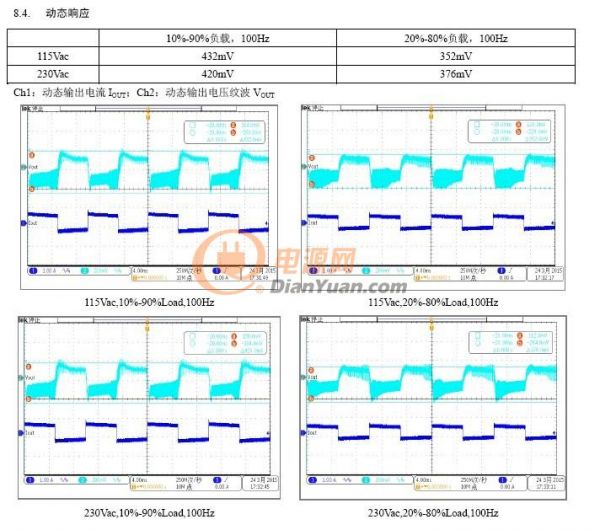

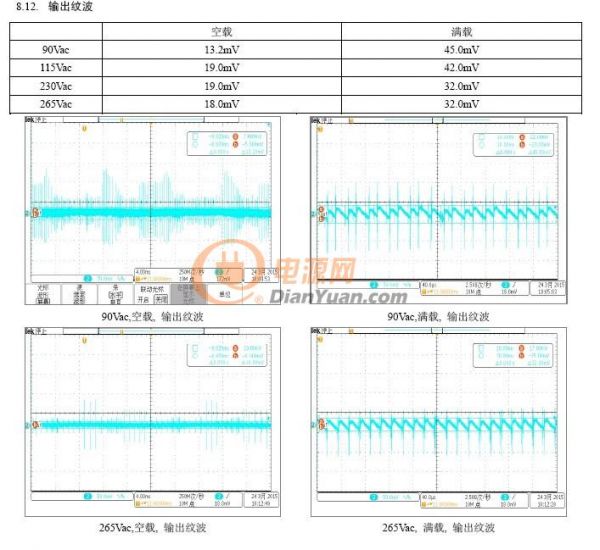

FT0308全電壓 1.3A  0.36/PCS

FT0318全電壓 1.7A  0.45/PCS

FT0328全電壓2.1A  0.55/PCS

0
回復
2015-10-20 10:27
已經私信回復您了!請關注。
0
回復
2015-10-20 12:56
先算算變壓器是否有飽和。
0
回復
andy6
LV.6
9
2015-11-09 19:59
@417zhouge
先算算變壓器是否有飽和。

1.變壓器飽和應該不會炸機

2.實測一下MOSFET,輸出整流二極管的開機瞬間峰值電壓和最大電壓是否有超的風險;

3.MOSFET,變壓器,輸出整流二極管等主要應力元氣件溫度是否有超?

4.MOSFET的驅動電阻是否選用過大?一般10-100R、

5.MOSFET的G極是否有接下拉電阻到地?

0
回復
timer1968
LV.3
10
2015-11-24 18:02
@wj_12691495
產品設計的是多少輸出,老化多長時間出現炸機的現象,炸機是那些元件損壞,是不是溫度高造成的了。

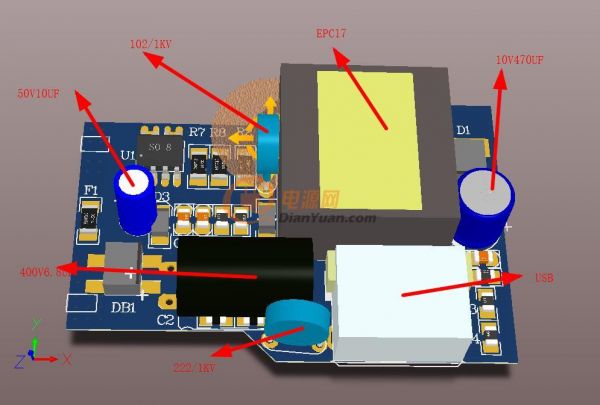

設計輸出1.5A。考慮到IC溫度將電流限制在1.3A。炸機元件F1為0Ω貼片保險電阻。50V10U電容有些腳燒斷。IC接50V10U正極擊穿。

0
回復
mfkdcet
LV.8
11
2015-11-25 10:34
@timer1968
設計輸出1.5A。考慮到IC溫度將電流限制在1.3A。炸機元件F1為0Ω貼片保險電阻。50V10U電容有些腳燒斷。IC接50V10U正極擊穿。[圖片]
試一下我們的吧
0
回復
翟少民
LV.5
12
2016-01-12 20:40
@mfkdcet
[圖片][圖片][圖片][圖片][圖片][圖片]FT0308全電壓1.3A 0.36/PCSFT0318全電壓1.7A 0.45/PCSFT0328全電壓2.1A 0.55/PCS
你好,可以發一份資料給我嗎?254041834@qq.com
0
回復
2016-01-13 08:58
這樣的問題,問原廠或代理的FAE來得快一點.
0
回復
海邊
LV.5
14
2016-01-18 11:13
@qinzutaim
這樣的問題,問原廠或代理的FAE來得快一點.
應該是飽和了,細推一下就出來了。
