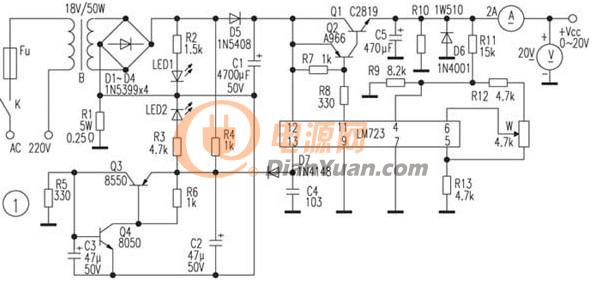

緊急！求大神幫忙分析這個LM723直流穩壓電源的過流保護為何不工作了？

D1~D4換成了KBU808G橋堆，其中由Q3、Q4組成的保護電路不知為何不工作了，短路的時候都沒有將IC的13腳拉低。

會不會是我換成了橋堆才會造成這樣的？短路的時候R1壓降為0.46V，電流為1.86A。

全部回復(8)

只看樓主

正序查看

倒序查看

Rachelmi

LV.9

2015-10-16 17:53

不一定，能詳細說說么

回復

Nivans

LV.2

2015-10-16 18:51

@Rachelmi

不一定，能詳細說說么

就是按照圖做好之后短路測試，保護沒有被觸發。

回復

417zhouge

2015-10-16 19:24

@Nivans

就是按照圖做好之后短路測試，保護沒有被觸發。

短路時，R1的電壓IC能檢測到不？

回復

Nivans

LV.2

2015-10-16 19:42

@417zhouge

短路時，R1的電壓IC能檢測到不？

R1的壓降是Q3 Q4 檢測的

回復

Nivans

LV.2

2015-10-16 19:42

@417zhouge

短路時，R1的電壓IC能檢測到不？

短路保護沒有使用IC內部的功能

回復

電源網-fqd

2015-10-22 10:15

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

回復

cjw318

LV.7

2015-10-22 18:50

短路時Q4的b-e之間應該有0.7v正向電壓（b+/e-），如果沒有當然不會保護啦。

很可能換橋堆時將橋堆負極接到地了，仔細檢查一下吧。

回復

Rachelmi

LV.9

2015-10-23 11:16

@cjw318

短路時Q4的b-e之間應該有0.7v正向電壓（b+/e-），如果沒有當然不會保護啦。很可能換橋堆時將橋堆負極接到地了，仔細檢查一下吧。

嗯，做這個就得仔細仔細再仔細~~

回復
