反激式開關電源帶載后輸出電壓變高

最近設計了一款反激式開關電源 5V/2.1A，但是在調試的過程中出現帶載后電變高的現象，空載時5.25V，接入0.5A的負載后電壓跳到5.6V左右，請各位大俠幫忙分析下是什么原因引起的。多謝！

全部回復(9)

只看樓主

正序查看

倒序查看

tmyygu

LV.2

2015-09-21 18:20

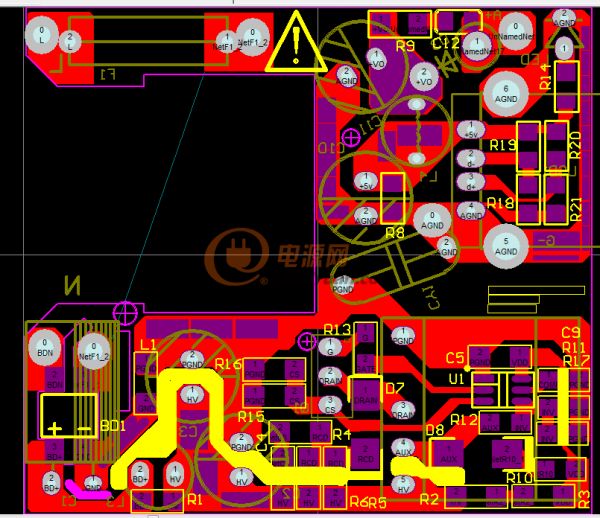

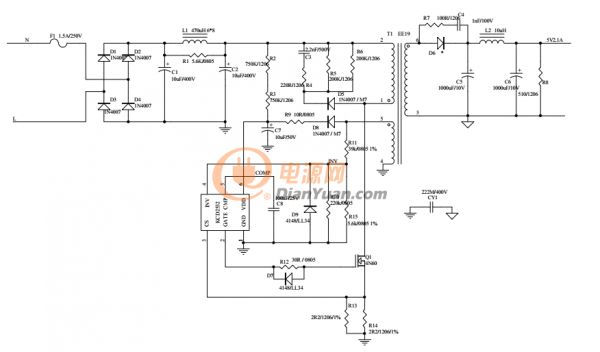

上PCB圖

回復

417zhouge

2015-09-21 19:30

@tmyygu

[圖片]上PCB圖

是不是IC自己帶了補償功能了的啊?

好像這個IC有帶可調式線損補償。

http://www.laiyangyintong.cn/index.php?do=community_topic_floorShow&id=1492498

這個帖子里面有規格書。

回復

tmyygu

LV.2

2015-09-23 10:43

@417zhouge

是不是IC自己帶了補償功能了的啊?好像這個IC有帶可調式線損補償。http://www.laiyangyintong.cn/index.php?do=community_topic_floorShow&id=1492498這個帖子里面有規格書。

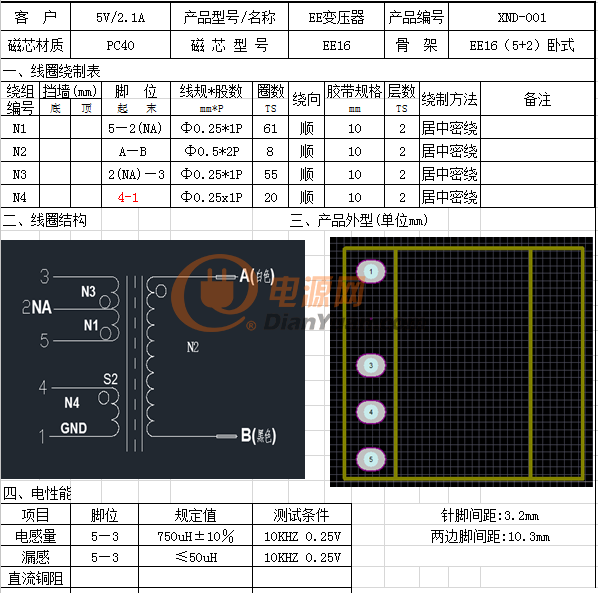

這是我計算的變壓器的參數，不知道有沒有問題！

回復

417zhouge

2015-09-23 15:20

@tmyygu

[圖片]這是我計算的變壓器的參數，不知道有沒有問題！

找下該IC的FAE，他們的FAE應該有相應的設計資料。

回復

dxsmail

2015-09-24 17:12

這顆IC應該帶有線補功能。。。

回復

tmyygu

LV.2

2015-09-24 17:20

@dxsmail

這顆IC應該帶有線補功能。。。

謝謝！是帶有線補的，但是補得有點太大了。

回復

417zhouge

2015-09-24 20:00

@tmyygu

謝謝！是帶有線補的，但是補得有點太大了。

補償出來的參數不超過范圍就好了，設計的時候留余量。

問問IC供應商有沒有內部版本（定制版本），補償參數小點的。

回復

dxsmail

2015-09-25 08:20

@tmyygu

謝謝！是帶有線補的，但是補得有點太大了。

有的芯片是可調線補的。。。

同時減小R10,R11,R15的阻值試試。。。。

回復

hello1231990

LV.1

2016-11-04 13:29

這個問題怎么解決的？我也碰到了，求指導

回復
