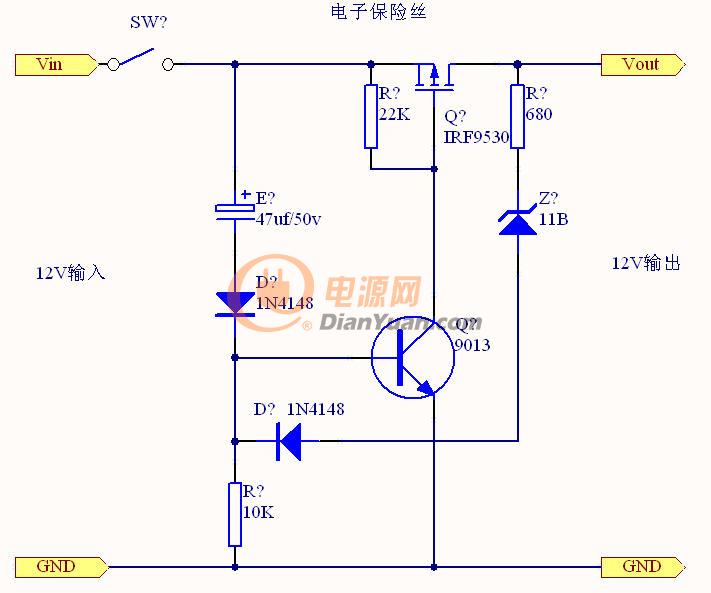

樓主，這個電路實驗過嗎？

若負載短路，開機的0.47s內MOS管抗得住嗎？

若負載有瞬態大電流，這電路是否可靠？

是否可靠自鎖？是否可加顯示電路？

解決上述問題再稱“實用”不遲。還是支持探索精神！

電源電流無限大嗎？這是我應用在產品的電路，實際電路不等負載短路就將電源關閉，為何要11V管？？？？？？？？？？？？？

你的思路值得稱贊，但你的分析能力有點.....打個電路試試再說！



    若負載短路，開機的0.47s內MOS管抗得住嗎？

答：你計算一下開機時間。

    若負載有瞬態大電流，這電路是否可靠？

答：負載是多少？是短路電流嗎？

     是否可靠自鎖？是否可加顯示電路？

答：請你明白原理再提這個問題。真奇怪，難道這個電路還不允許加顯示？

    解決上述問題再稱“實用”不遲。還是支持探索精神！

答：這是個已在產品中使用的電路。后面是工控機主板！！

   至于參數可以自己設定，當然不希望你照搬。



電流增大MOS管壓降增大，輸出電壓下降，當10V時自動關閉，不等短路就沒點了啊。你打個電路試試。另外你說的是多大電流啊，5A以上可以并聯管擴。

這個電路不但實用，而且已在產品中應用，你要用可放心大膽使用，如果你用12V穩壓管，保護更靈敏！

另外你的開機時間是根據什么來的？這個電路的開機時間是多少？

這電路是否可行，求真正行家分析電路，指出問題進而評論。

試驗指導：將負載短路，不斷地間隔送電，否則不開電源，看看MOS是否能壞？

樓主啊，我是學習和探討的心態。忍不住再問一句：這個實用的大電流保險絲的熔斷電流是多少？

假設MOS內阻是0.3歐，他的它的電流約3.3A，電流可以調整對不？

要是真學習歡迎互相交流，學會分析電路，弄懂原理再提問，再說這個電路非常簡單。

另外，你的問題，預示了這個電路存在或未解決。這個電路試驗一下有多難？個人花錢要多少？

經過你個人試驗，你應該知道電路中最大的問題是什么！應該怎么做？
