看工作波形確定的.能夠在大功率時反高在安全范圍內,小功率時IGBT功耗不大,兼顧了這兩頭就是最佳距離.

單管模式鍋與線圈間距離小管子上反壓小,半橋或全橋模式就沒有該問題,完全可以按實際工作需要來定鍋與線圈間距離.

單管模式距離小一點反壓低,安全一點.半橋或全橋模式就沒有這個限止,完全可以根據實際需要來確定.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175305076.jpg');}" onmousewheel="return imgzoom(this);">

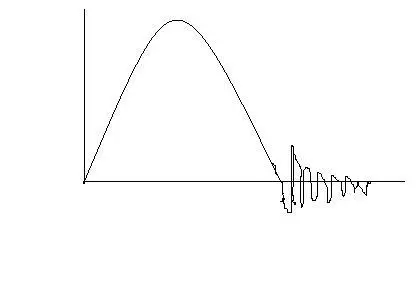

我在實驗的時候  發現,用單管IGBT做的電磁爐,其鍋于線圈間的距離對于波形變化很大!主要是震鈴波!太靠近了有,越靠近越大!遠了也有,越遠越大!只有一個最佳距離,波形正常!所以就弄不明白,這里面有個什么規律!各位大師賞臉,謝謝了!

跟蹤好就沒有該問題了

跟蹤  就是同步問題嗎?目前 ,大都采取的是從線圈2端取樣,送339來處理的!電路較復雜,可有簡單的電路呢?我是用 3842做的試驗,驅動的是IGBT!怎么樣引入同步呢?

諧振電容放電結束,0.5到2微秒內激勵脈沖就要跟進.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175480832.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175480984.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175481029.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175481060.jpg');}" onmousewheel="return imgzoom(this);">

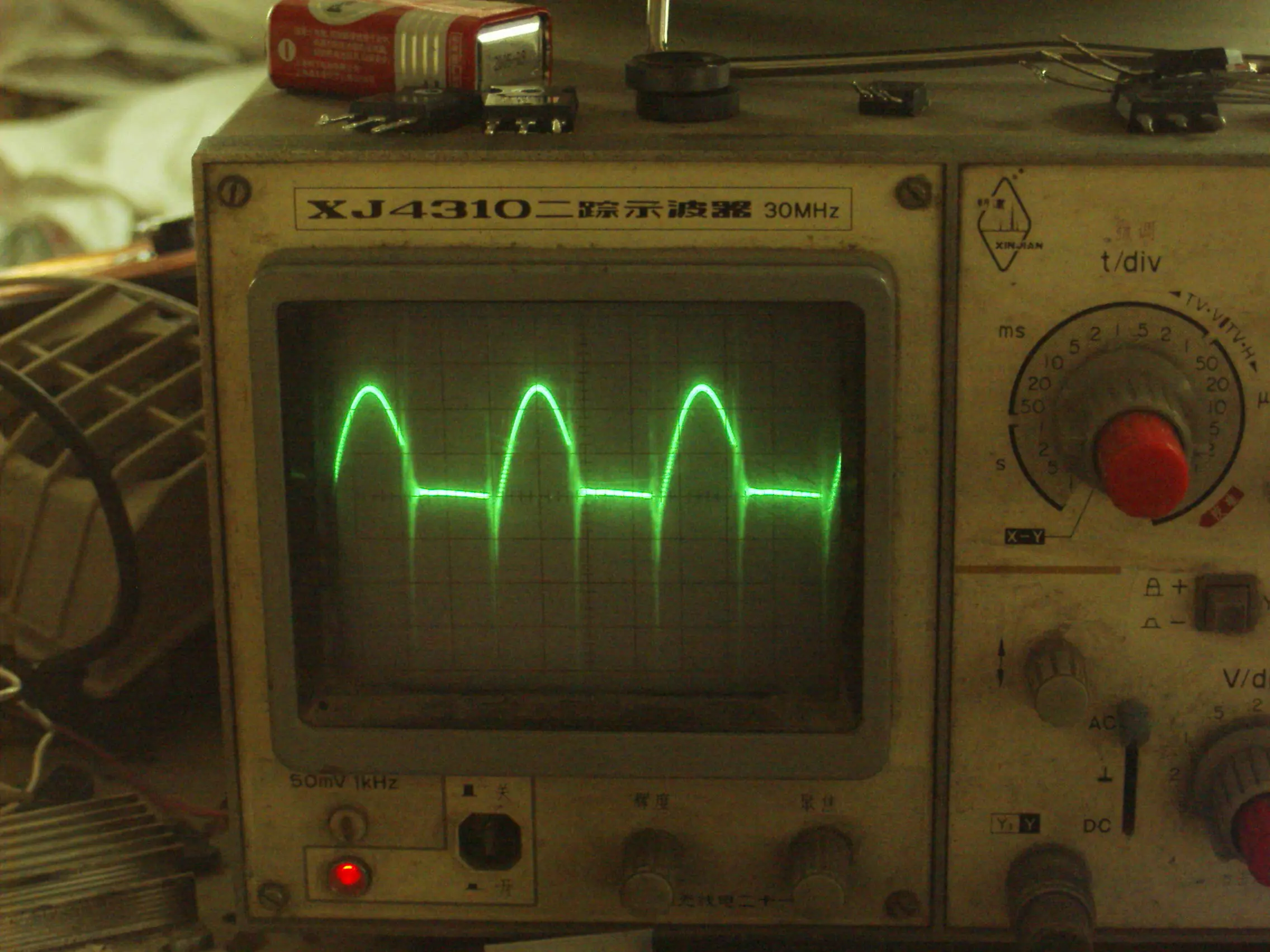

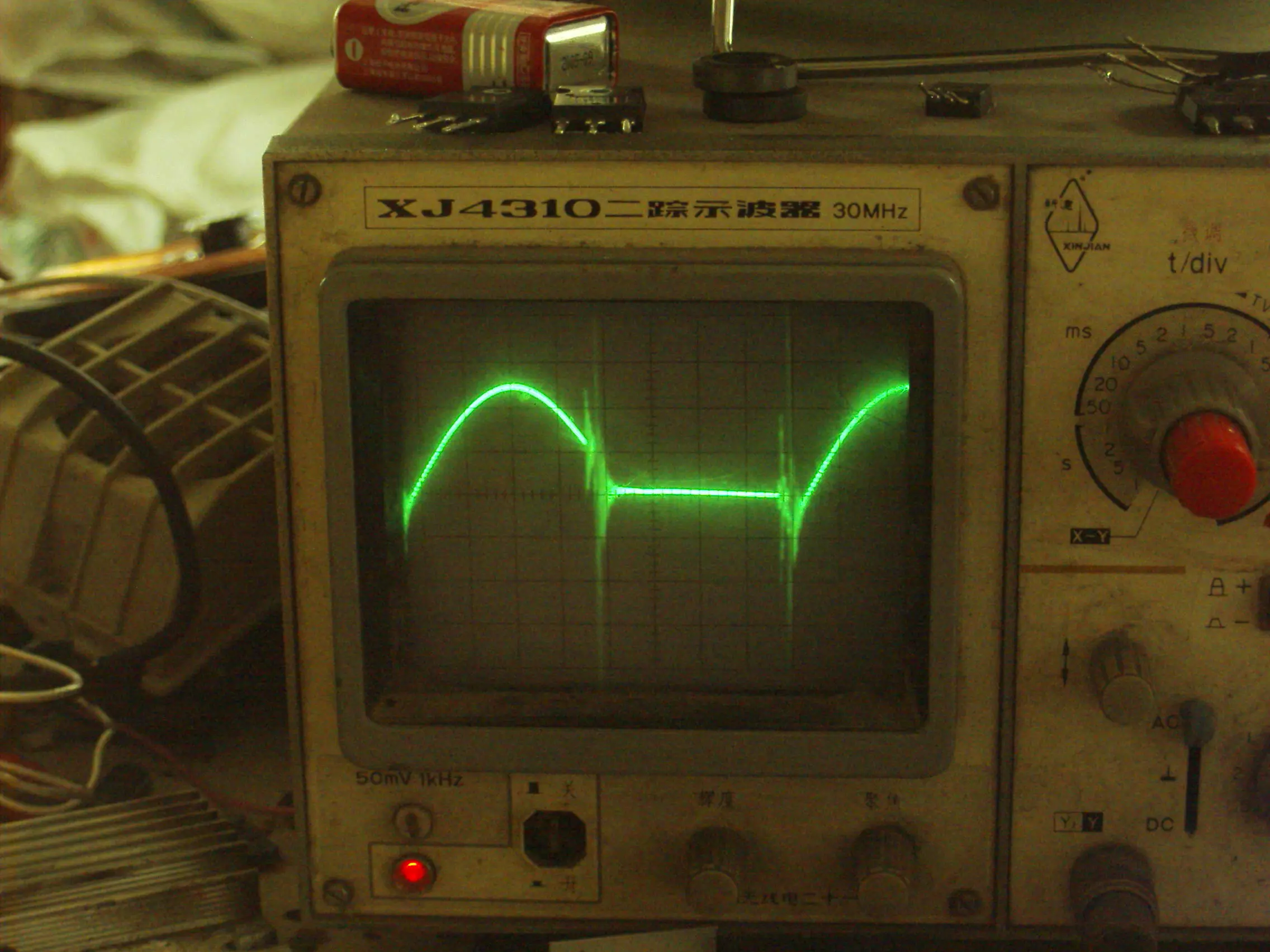

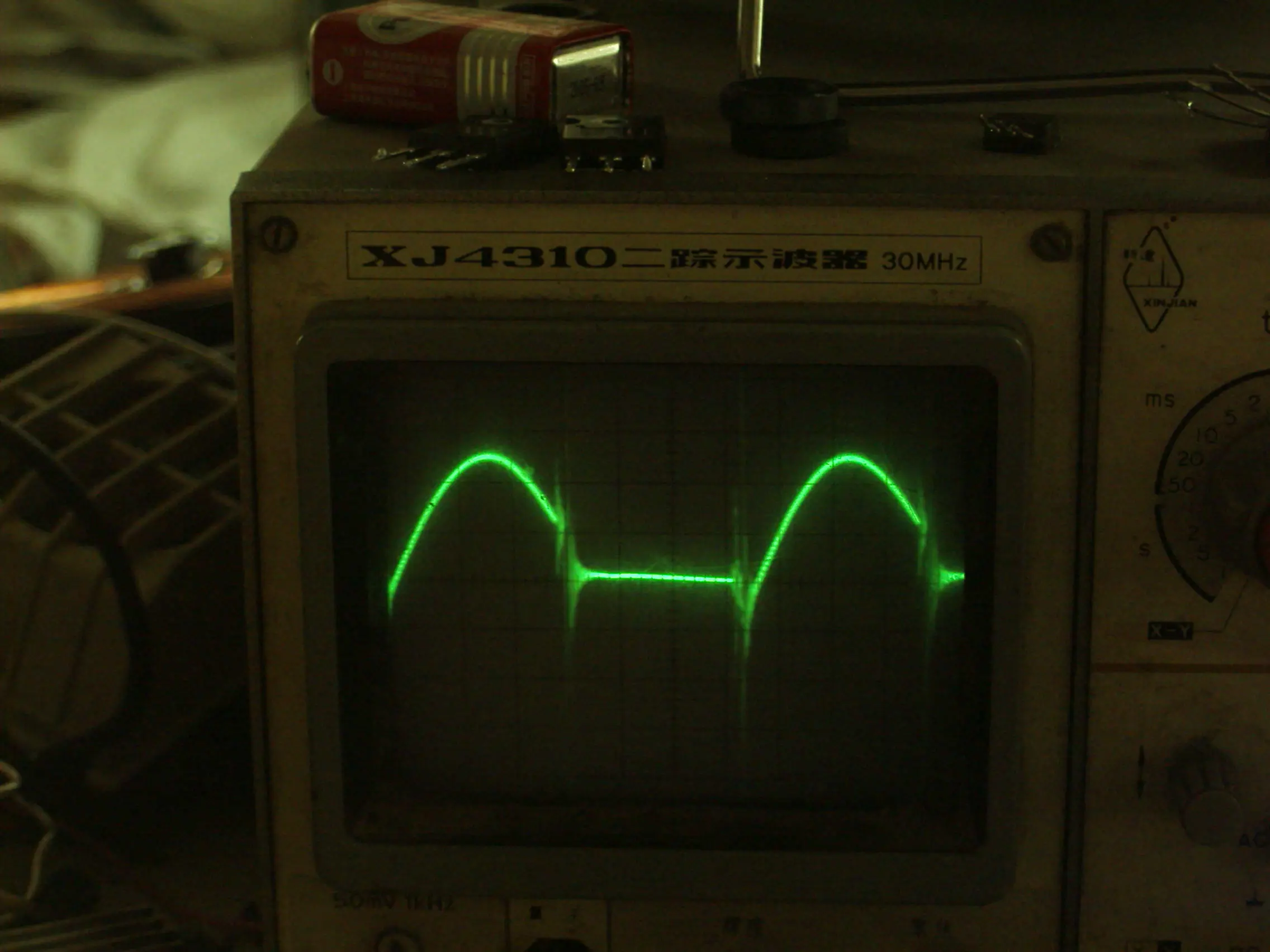

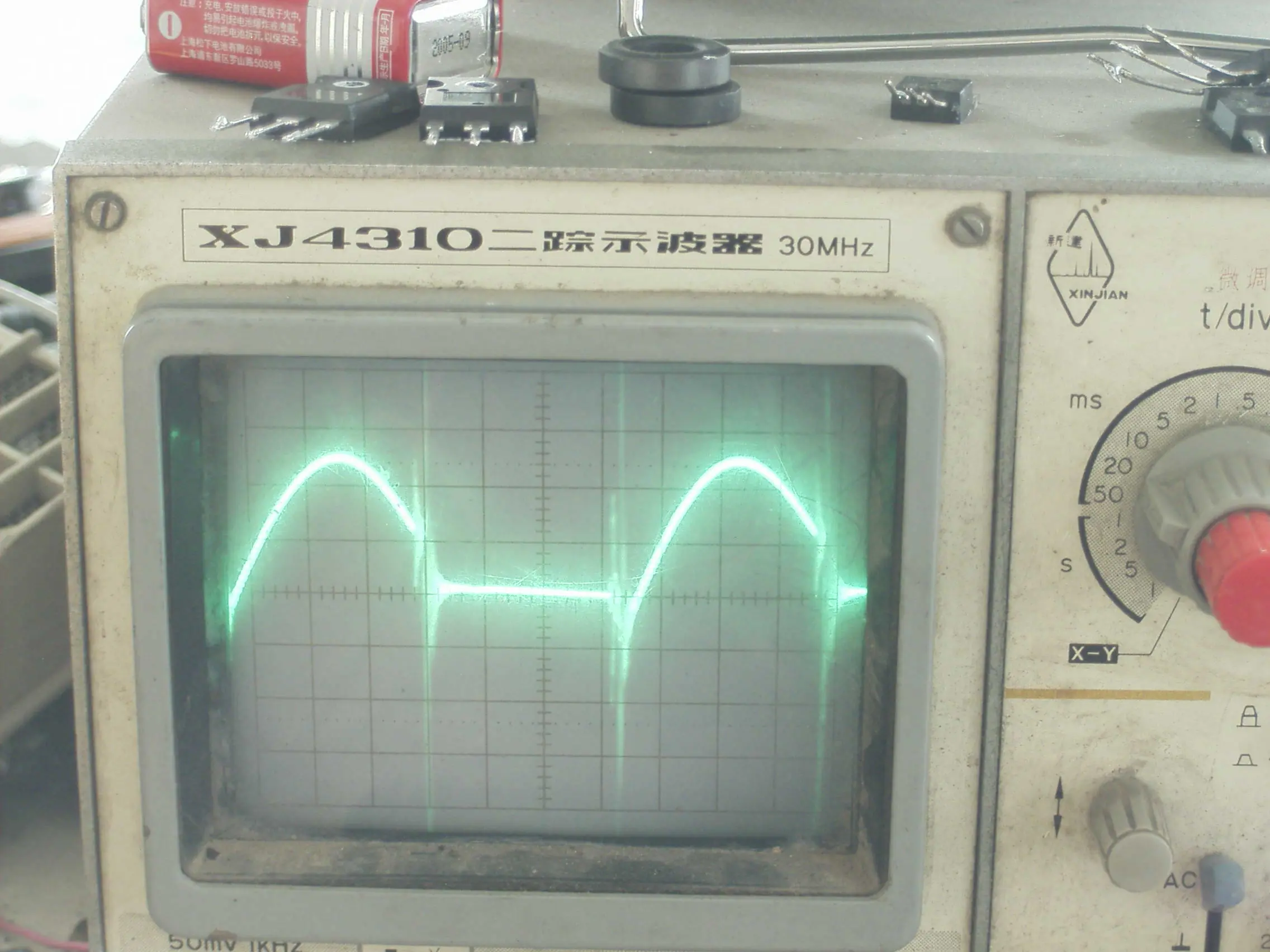

這些是我在試驗時候的實際電流波形,在管子開和關的時候 ,有尖刺和振玲!電壓如同上面的,我畫的!各位大師幫我分析看!

這也就是  在所謂 最佳狀態時候的波形!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175481947.jpg');}" onmousewheel="return imgzoom(this);">

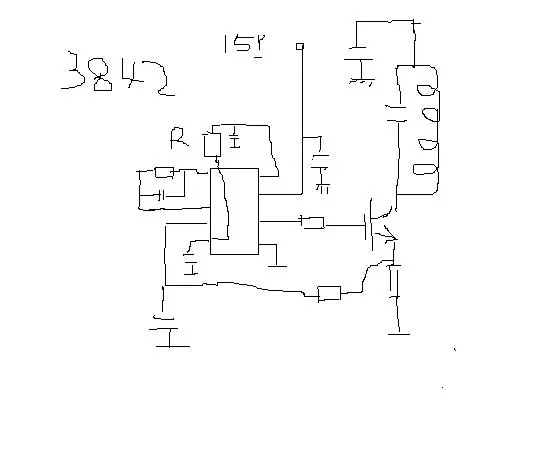

這是電路圖  ,其中  R取值為680 ,控制其占空比為50%!工作時候,在調節線圈與負載的距離,最理想時電流的波形,為上面幾張照片!也就是要引入同步,才可以正常工作!怎么引呢?

激勵超前了,正脈寬太寬了.
