1） 方案名稱: 帝奧微36W ，高PF隔離， DIO8650， 面板燈及吸頂燈照明方案
2） 方案特點：
原邊反饋，省去光耦和基準TL431等器件，降低方案成本
專利技術的限頻功能，THD低于10%
QR準諧振工作模式，高效率，高穩定性，方便設計
高精度的線性調整率和負載調整率，批量在3%以內
有源功率因數校正，高PF，低THD
谷底導通技術降低MOS管開通損耗
超快啟動速度：<500ms
芯片超低的工作電流
寬電壓輸入
LED開路保護
LED短路保護
芯片供電欠壓保護
過熱調節功能
SOT23-6,SOIC-8兩種封裝模式

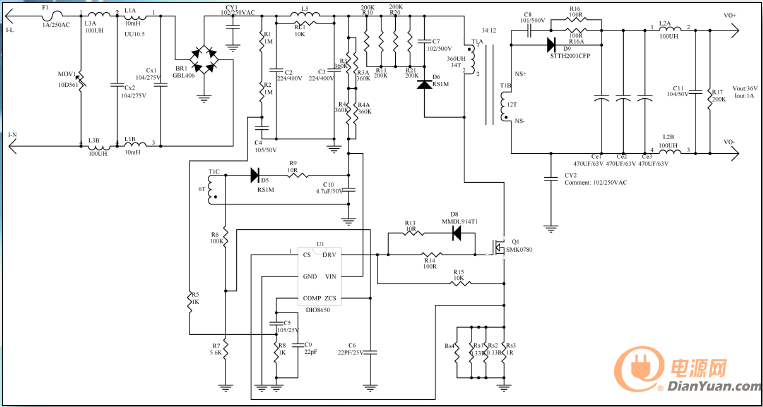

3) 方案電路原理圖

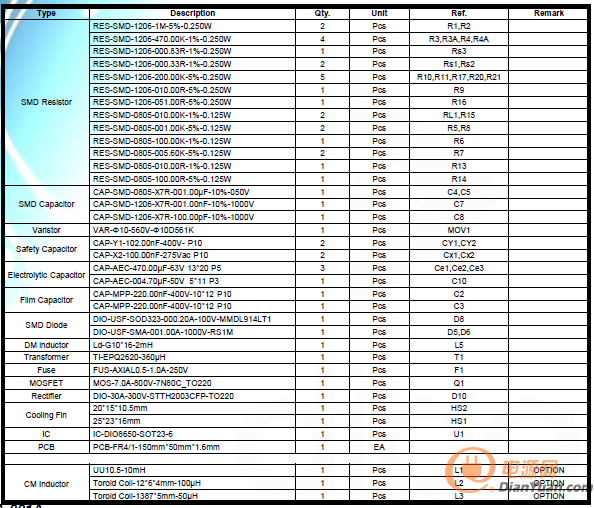

4）BOM物料清單

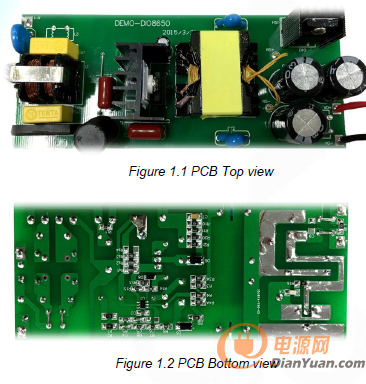

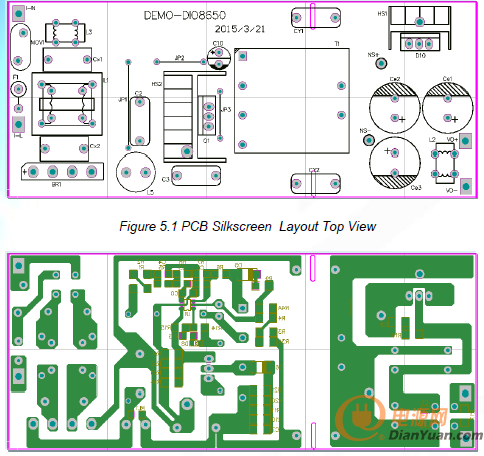

5) PCB 資料及DEMO實物圖

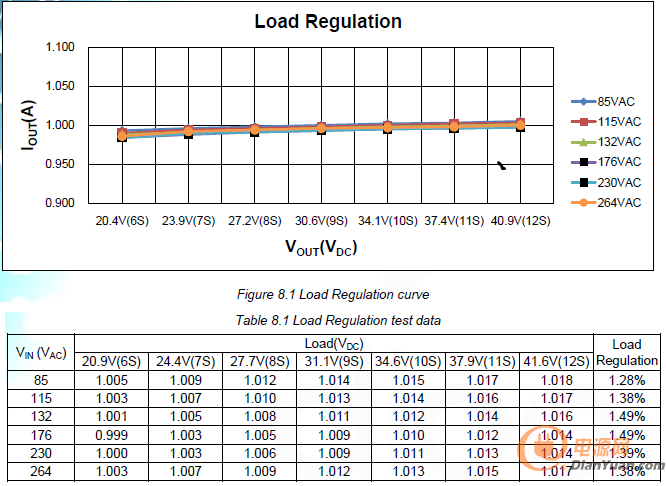

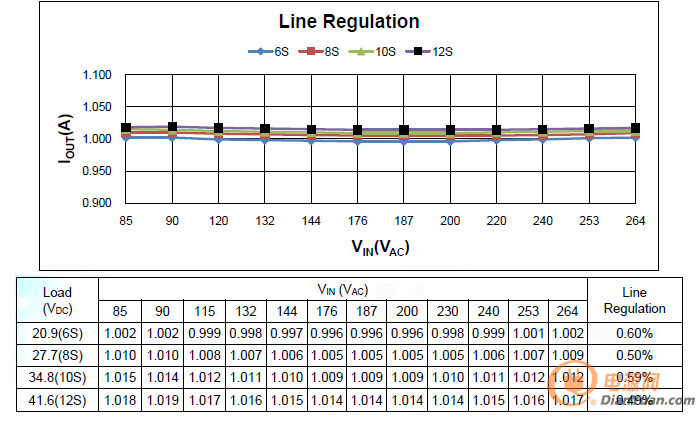

6) 線性調整率和負載調整率曲線

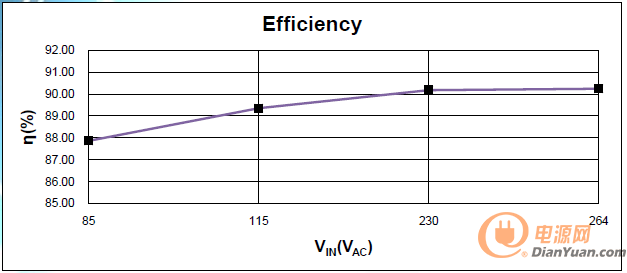

6) 輸出效率曲線

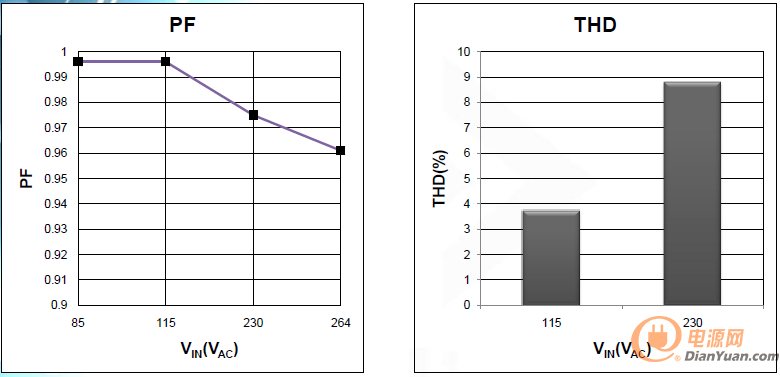

8）PF和THD曲線

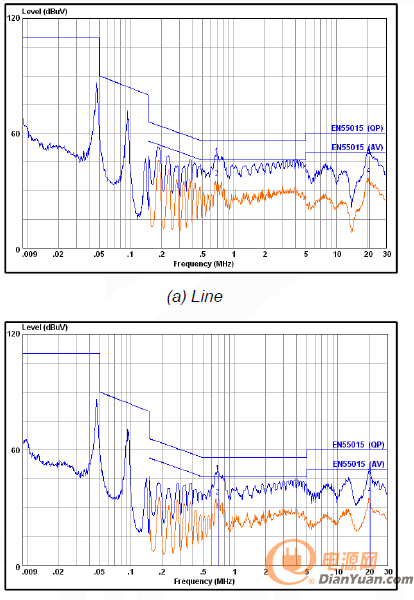

9）靚麗的EMI曲線（6dB以上的余量）
