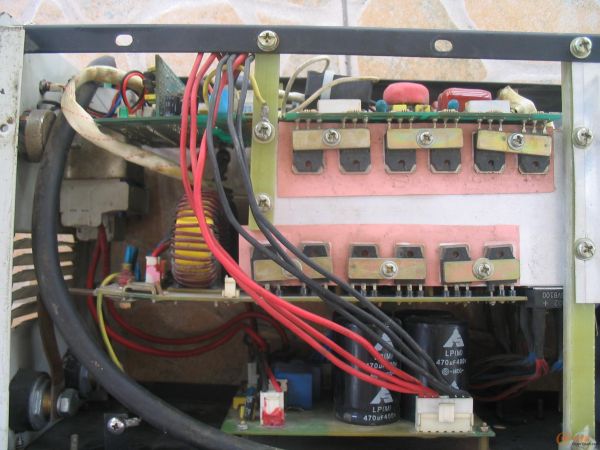

檢查一下上板的12個場管有沒有壞的

檢測過了，全部完好。

已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/

上板的四組驅動檢查過沒？

上板的驅動怎么檢查？看脈沖的波形？還是測量電壓？

場效應管和整流管有問題都是這種現象

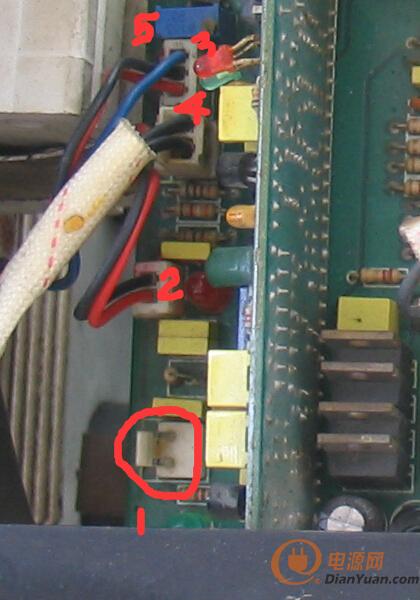

下圖中：1~4號的發光二極管分別代表什么含義？亮或滅說明什么問題？5號電位器是調整什么的？6號的空插座是做什么用的？

故障燈亮一般是熱保護，整流二極管擊穿。

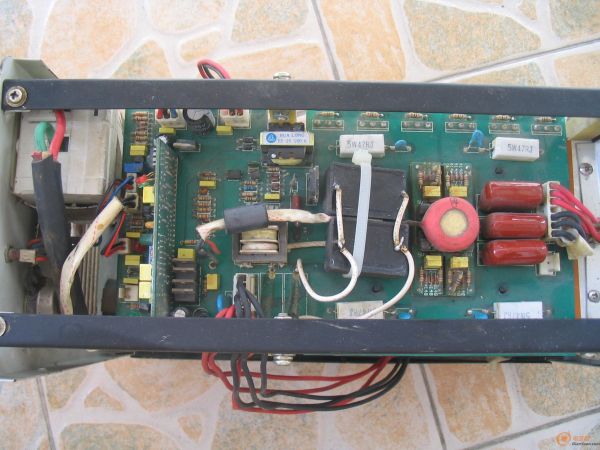

熱保護的BR-B2D元件已經更換，整流橋堆（兩個）也是完好的，散熱器上的MOS管和二極管也逐個檢查過，都是好的。開機時，檢測底板上的直流輸出電壓會逐步上升，升不到200V時，過幾秒故障燈亮起，直流電壓又逐步下降了，這是什么原因？

你說的是直流母線電壓這樣變化嗎，如果是請檢查一下電源輸入繼電器，觸點故障很高的，電壓會逐步上升，可能由繼電器旁路 PTC 熱敏電阻提供的，當電壓達到工作點電路啟動，瞬間放電，由于繼電器觸點不起作用，強電流跟不上，周而復始，造成過流或欠壓告警，以上供參考。

剛剛我仔細測試了一下：當開關接通時，底板上輸出的直流電壓經過10秒鐘以上的時間上升到150V，接著聽到：滴答“一聲（應該是底板上的繼電器吸合的聲音）輸出的直流電壓一下升到接近300V的位置，又快速下降到0左右（可能有幾伏的樣子），在此同時我上圖中的1（綠色）和2號（紅色即故障燈）也亮了。

謝謝這位朋友，你說的沒有錯，就是輸入繼電器壞了，更換就正常了。同時謝謝其他熱心回復指點的朋友們！

空插座是做氬弧轉換用的
