自己做的反激電源攤上事了，，求解

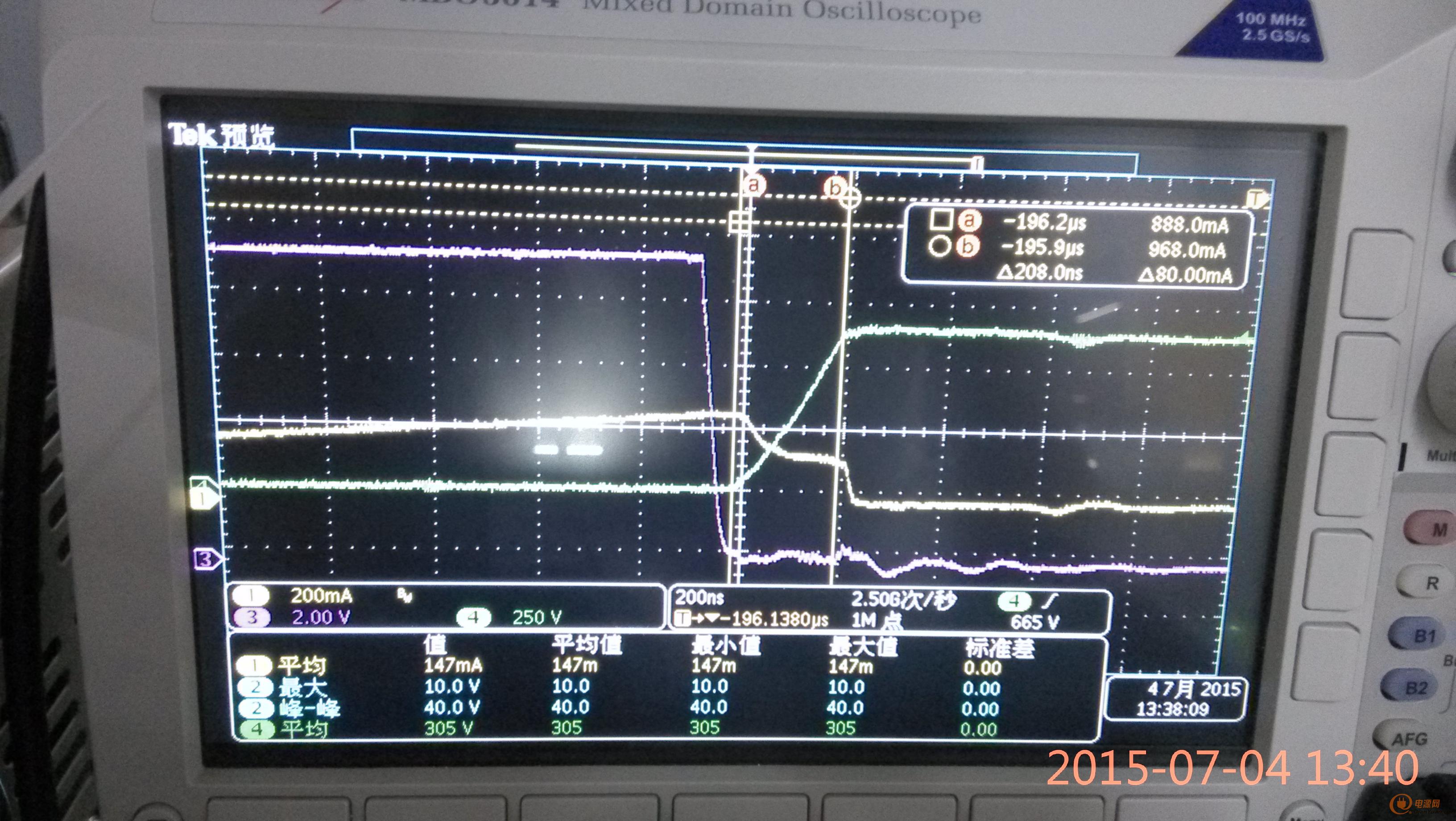

做一個小電源，DC--DC，在MOS（3n150)關斷時電流下降慢，直接三極管關斷還是一樣，將MOS換為（9N150）后如圖二

求解惑，

IMG_20150704_134057

全部回復(12)
正序查看
倒序查看
NON0
LV.4
2
2015-07-06 08:37

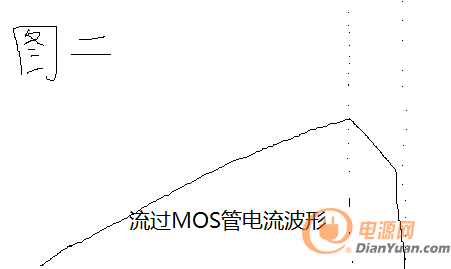

圖二

由于當時波形沒拍，大概畫了一下。

0
回復
NON0
LV.4
3
2015-07-06 10:10
@NON0
圖二由于當時波形沒拍，大概畫了一下。[圖片]
MOS管電流峰值大概250mA；最高輸入電壓1000V。
0
回復
2015-07-07 13:45
@NON0
MOS管電流峰值大概250mA；最高輸入電壓1000V。
是MOS管的輸入電容太大的緣故嗎？。。。
0
回復
NON0
LV.4
5
2015-07-07 13:49
@dxsmail
是MOS管的輸入電容太大的緣故嗎？。。。

我也是這么覺得的，但是不曉得這么驗證。。。求指教

0
回復
NON0
LV.4
6
2015-07-07 13:52
@NON0
我也是這么覺得的，但是不曉得這么驗證。。。求指教
另外開機時電流尖峰也比較大，變壓器已經是三明治了，還有什么辦法嗎？
0
回復
2015-07-10 14:27
是否能上部分原理圖？
0
回復
ke可可
LV.5
8
2015-07-14 13:57

串驅動電阻和二極管了嗎？  尖峰過大有可能是設計的反射電壓Vf和Vc不太合理

0
回復
Rachelmi
LV.9
9
2015-07-14 14:09
@NON0
圖二由于當時波形沒拍，大概畫了一下。[圖片]
這個圖也是蠻凹造型的
0
回復
NON0
LV.4
10
2015-07-15 08:01
@ke可可
串驅動電阻和二極管了嗎？ 尖峰過大有可能是設計的反射電壓Vf和Vc不太合理

有的，直接圖騰柱也試過了，一樣的，個人覺得是節(jié)容引起的，但是解決辦法想不到。

0
回復
天際12
LV.3
11
2015-08-12 01:12

樓主， 你測量的電流是變壓器原邊的電流還是流過原邊檢流電阻的電流，這兩個不完全一樣，

電流的變化緩慢下降，對應的是Vds電壓上升緩慢，緩沖網絡使用的是RCD嗎，C 是多大

0
回復
Rachelmi
LV.9
12
2015-08-12 09:26
@天際12
樓主，你測量的電流是變壓器原邊的電流還是流過原邊檢流電阻的電流，這兩個不完全一樣，電流的變化緩慢下降，對應的是Vds電壓上升緩慢，緩沖網絡使用的是RCD嗎，C是多大
樓主上個原理圖唄
0
回復
2016-01-05 09:47
已經被添加到社區(qū)經典圖庫嘍
