問題:
芯片FAN6982按照仙童給出的應用文檔以及設計參考資料
文檔《AN-6982 Power Factor Correction Converter Design with FAN6982》
RRMS1=2MΩ
RRMS2=200kΩ
RRMS1=36kΩ
CRMS1=53nF
CRMS2=200nF

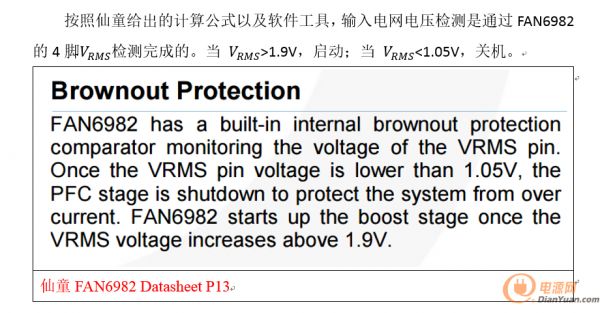

芯片將在電網電壓高于85VRMS啟動,電網電壓低于72VRMS關機。
但是,按照該組參數,在實際測試過程中,芯片在約133VRMS啟動,67VRMS關機。
問題:
為什么芯片的開啟電壓和關機電壓和仙童給的資料不一致?

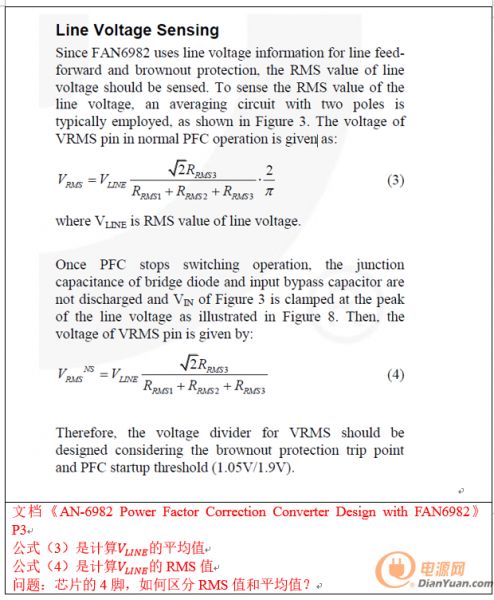

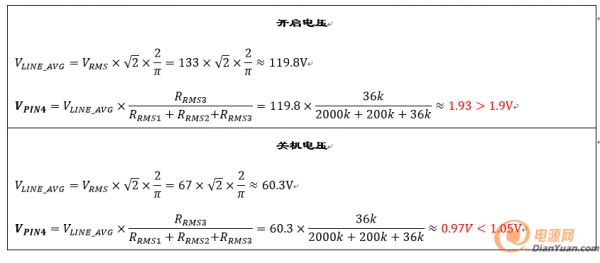

但是如果芯片4腳的輸入電壓按照輸入電壓平均值來計算,就和實驗結果基本一致了。

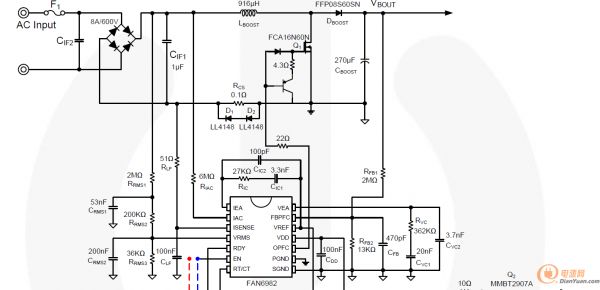

附件-設計參考(仙童資料)
