大家好，PC817有A/B/C/D四個檔，當用在開關電源反饋時，通常選哪個檔呢？
謝謝
用作開關電源反饋的光耦使用問題（PC817的CTR選型）
全部回復(6)
正序查看
倒序查看
與它的電流傳輸比(CRT)參數有很大關系！
在開關電源的隔離中，以及設計光耦反饋式開關電源時必須正確選擇線性光耦合器的型號及參數，除了必須遵循普通光耦的選取原則外，還必須遵循下列原則：
1、推薦采用線性光耦合器，其特點是CTR值能夠在一定范圍內做線性調整

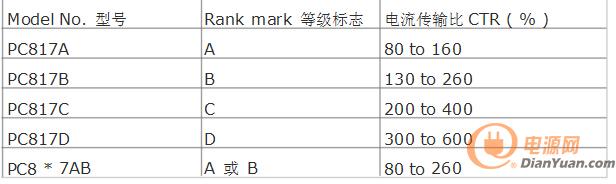

2、光耦合器的電流傳輸比(CTR)的允許范圍是50%～200%。這是因為當CTR<50%時，光耦中的LED就需要較大的工作電流(IF>5.0mA)，才能正常控制單片開關電源IC的占空比，這會增大光耦的功耗。若CTR>200%，在啟動電路或者當負載發生突變時，有可能將單片開關電源誤觸發，影響正常輸出。所以建議優先選擇A檔！
3、若用放大器電路去驅動光電耦合器，必須精心設計，保證它能夠補償耦合器的溫度不穩定性和漂移。
在光電內部，由于發光管和受光器之間的耦合電容很小（2pF以內）所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。輸出特性的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF>0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。
1
回復
@hgjdggh
與它的電流傳輸比(CRT)參數有很大關系！ 在開關電源的隔離中，以及設計光耦反饋式開關電源時必須正確選擇線性光耦合器的型號及參數，除了必須遵循普通光耦的選取原則外，還必須遵循下列原則： 1、推薦采用線性光耦合器，其特點是CTR值能夠在一定范圍內做線性調整 2、光耦合器的電流傳輸比(CTR)的允許范圍是50%～200%。這是因為當CTR5.0mA)，才能正常控制單片開關電源IC的占空比，這會增大光耦的功耗。若CTR>200%，在啟動電路或者當負載發生突變時，有可能將單片開關電源誤觸發，影響正常輸出。所以建議優先選擇A檔！[圖片] 3、若用放大器電路去驅動光電耦合器，必須精心設計，保證它能夠補償耦合器的溫度不穩定性和漂移。 在光電內部，由于發光管和受光器之間的耦合電容很小（2pF以內）所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。輸出特性的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF>0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。
學習了，非常感謝
0
回復
@hgjdggh
與它的電流傳輸比(CRT)參數有很大關系！ 在開關電源的隔離中，以及設計光耦反饋式開關電源時必須正確選擇線性光耦合器的型號及參數，除了必須遵循普通光耦的選取原則外，還必須遵循下列原則： 1、推薦采用線性光耦合器，其特點是CTR值能夠在一定范圍內做線性調整 2、光耦合器的電流傳輸比(CTR)的允許范圍是50%～200%。這是因為當CTR5.0mA)，才能正常控制單片開關電源IC的占空比，這會增大光耦的功耗。若CTR>200%，在啟動電路或者當負載發生突變時，有可能將單片開關電源誤觸發，影響正常輸出。所以建議優先選擇A檔！[圖片] 3、若用放大器電路去驅動光電耦合器，必須精心設計，保證它能夠補償耦合器的溫度不穩定性和漂移。 在光電內部，由于發光管和受光器之間的耦合電容很小（2pF以內）所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。輸出特性的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF>0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。
最近也在想光耦的選擇, 學習了
