1.方案名稱：ＢＰ１３６１

２.方案品牌：上海晶豐明源

３.方案簡介：

BP1361 是一款驅動高亮度LED 的降壓恒流驅動芯片，BP1361 外部采用極少的元器件，為MR16 LED燈杯、LED 舞臺燈、車載LED 燈、太陽能LED 燈和LED 路燈提供一個極高性價比的解決方案。BP1361輸入電壓范圍從5 伏到30 伏，輸出電流通過采樣電阻設定，單顆LED 最大輸出電流可達750 毫安。BP1361 采用專利技術的恒流控制方法使得LED 電流精度高達±3％。BP1361 通過DIM 引腳接受0.5-2.5V 的模擬調光以及頻率范圍很寬的PWM 調光。當DIM 的電壓低于0.3V 時，功率開關關斷，BP1361 進入極低工作電流的待機狀態。BP1361 內置功率開關，根據不同的輸入電壓，BP1361 可以驅動多顆1 瓦或3 瓦的LED。BP1361包含過溫保護、LED 短路和開路保護功能。

４.方案規格：

BP1361 采用體積很小SOT89-5 封裝。

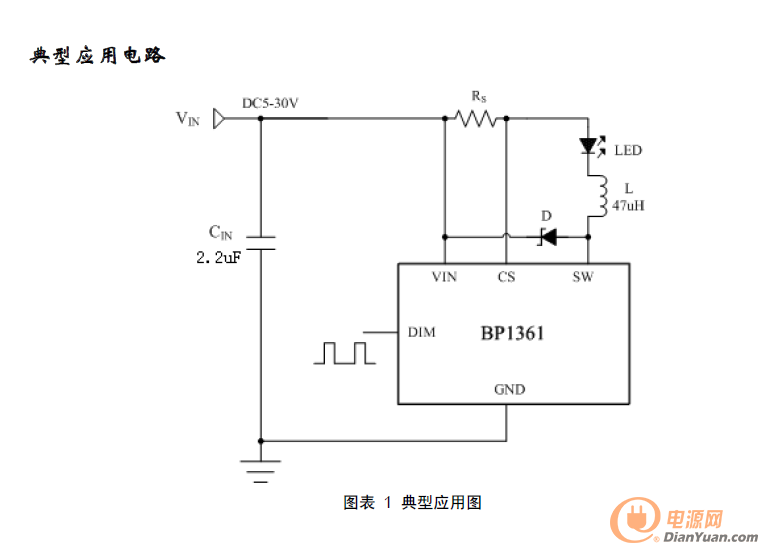

５.原理圖：

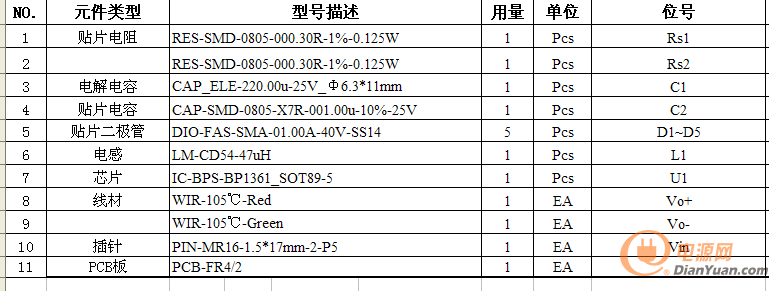

6.BOM清單：

7聯系方式：晶豐一級的代理弘雷電子李工：18279005901   QQ：2355657199
