用saber仿真 UC3845雙管正激電路，出現問題

sch.rar本人畢業設計中的一部分要用到DC-DC變換電路，于是就用saber做了個仿真，單獨仿真雙管正激時沒有問題，但是加上UC3845之后，仿真就會報錯。希望各位大神看看問題在哪？

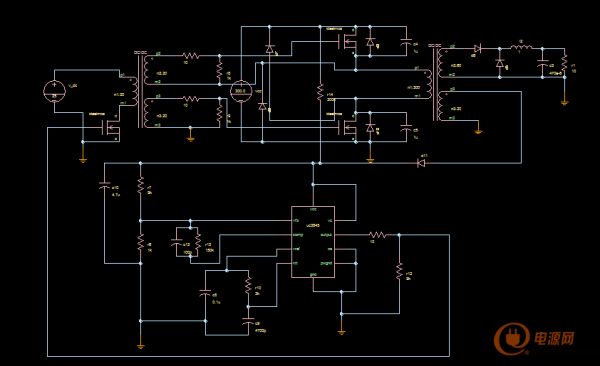

UC3845+雙管正激

test4.rar

sch.rar

全部回復(8)
正序查看
倒序查看
chenmeiyi
LV.2
2
2015-04-09 16:17
你的壓縮文件里少了一個.sch文件，打不開，傳上來看看吧
0
回復
badbear
LV.1
3
2015-04-09 18:32
@chenmeiyi
你的壓縮文件里少了一個.sch文件，打不開，傳上來看看吧
sch文件已上傳，麻煩您有空看看
0
回復
chenmeiyi
LV.2
4
2015-04-10 11:18
@badbear
sch文件已上傳，麻煩您有空看看
額。。。還是打不開，你的是什么版本的，能打開嗎？我的07，會不會是版本問題
0
回復
badbear
LV.1
5
2015-04-10 13:41
@chenmeiyi
額。。。還是打不開，你的是什么版本的，能打開嗎？我的07，會不會是版本問題

我的是12版的，我存一份06版的上傳吧test4_06.rar

0
回復
chenmeiyi
LV.2
6
2015-04-13 10:30
@badbear
我的是12版的，我存一份06版的上傳吧test4_06.rar
還是打不開，算了，你仿真出來怎么報錯了
0
回復
badbear
LV.1
7
2015-04-13 13:46
@chenmeiyi
還是打不開，算了，你仿真出來怎么報錯了

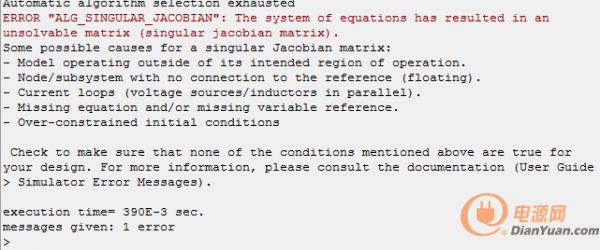

這是做DC分析時的截圖

上半部分的雙管正激電路我單獨仿真過，并沒有問題，添加uc3845之后就出錯了，我想是不是我uc3845的外圍電路有問題？您如果之前做過類似的電路的話，請幫忙知道一下啊

0
回復
chenmeiyi
LV.2
8
2015-04-13 15:46
@badbear
這是做DC分析時的截圖[圖片]上半部分的雙管正激電路我單獨仿真過，并沒有問題，添加uc3845之后就出錯了，我想是不是我uc3845的外圍電路有問題？您如果之前做過類似的電路的話，請幫忙知道一下啊

UC3845沒有研究過，看你的截圖出現雅克比矩陣奇異的問題，我碰到的這種情況一般就是因為線路連接問題或者參數設置不合理

另外，你做的是畢業設計不是產品，其實可以使用數字控制，感覺比模擬調節器要好些

0
回復
badbear
LV.1
9
2015-04-13 16:09
@chenmeiyi
UC3845沒有研究過，看你的截圖出現雅克比矩陣奇異的問題，我碰到的這種情況一般就是因為線路連接問題或者參數設置不合理另外，你做的是畢業設計不是產品，其實可以使用數字控制，感覺比模擬調節器要好些
我問過導師，他說可以用DSP直接控制輸出PWM波形，不過如果我愿意用芯片來做也可以，所以就試著做個電路仿真一下，總之謝謝你的幫助
