沒原理圖誰知道你是怎么接的

我是用15V的電源供電，所以就把18V的穩壓管去掉來調試，SD腳直接接地，3C1也直接接地的，

不接變壓器沒問題？

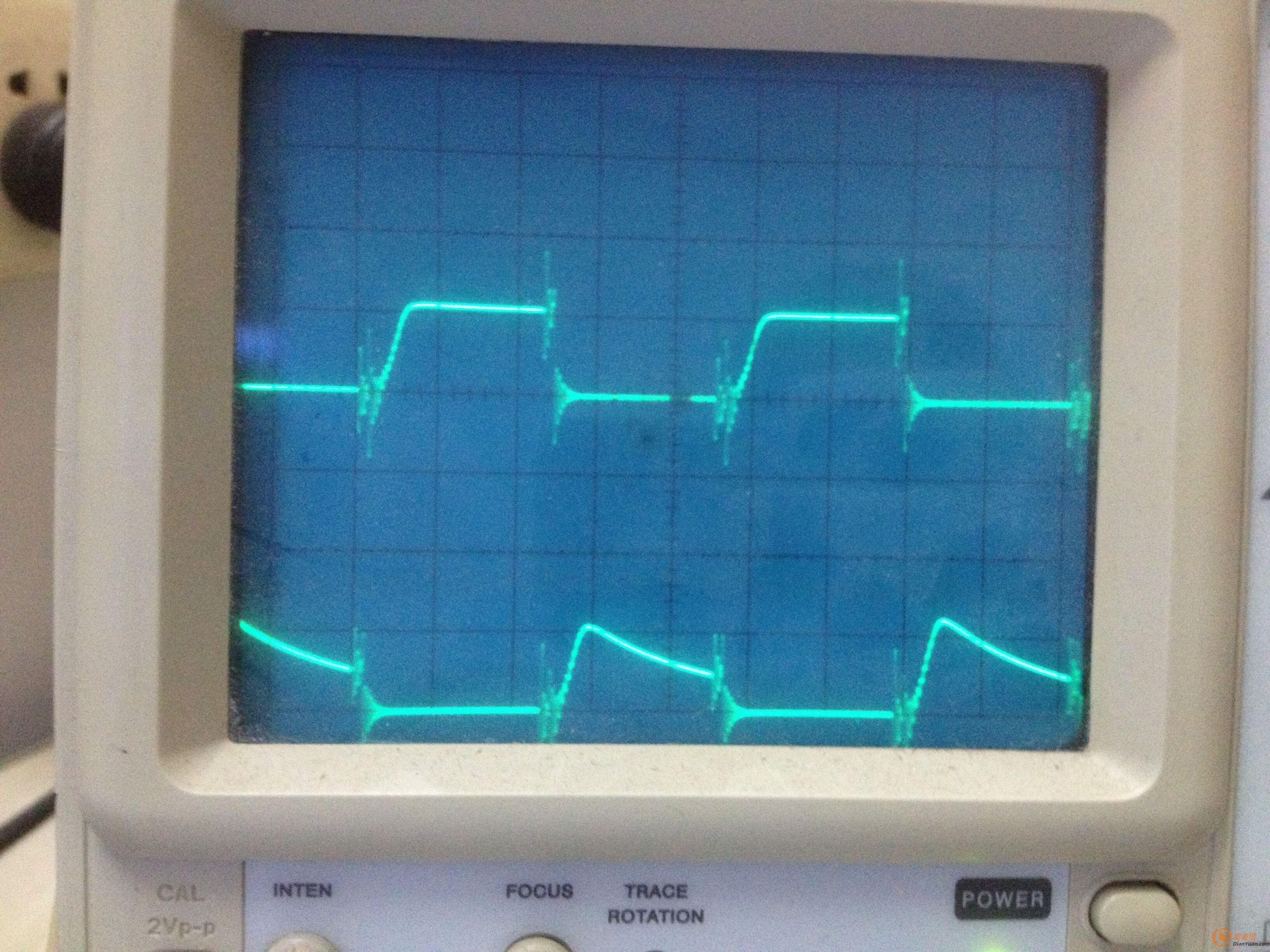

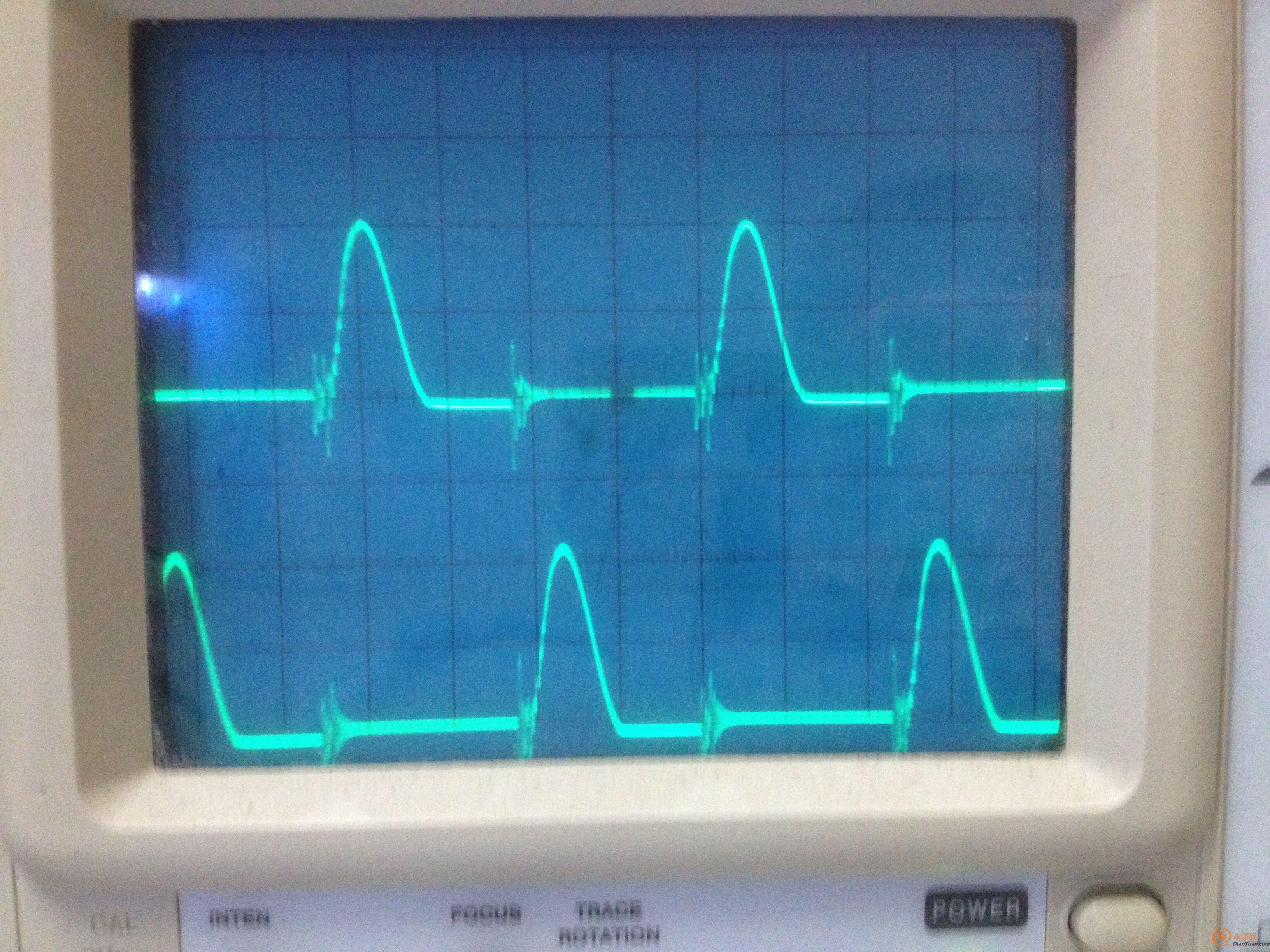

不接變壓器就跟第一幅圖的上面的波形一樣，接10K電阻就跟第一幅圖下面的波形一樣，拉我變壓器就跟第二幅圖一樣，但是我在想為什么這個波形不不15V的幅度而是5V，是不是這IC本來就這樣，但又沒查到有人做過這個，一時拿不準，按道理15V供電應該有15V幅度的方波才對的，請指教，謝謝

將MUR260直接接IC14腳工作不正常，于是乎我只接3Q8，IC14只接電容到VS1，這樣才有波形出來，我現在懷疑是場管的Rds太小，引起這個問題，于是訂了點IRF740，等到貨后再試一下

也即是你給的原理圖跟你實際線路不一致了？

不好意思，我從新上圖

剛開始看到輸出波形只有5V的幅度時我者也懷疑是哪接錯了的，檢查過好幾次，沒發現哪短路，畢竟就幾對管，線路也不太復雜，檢查幾次后我就放棄從這方面入手了，因為不接場管時Ho和Vs的輸出波形都有點怪，晚上我回去了上圖，卻一直沒找到有人搞這個IC，所以我一直懷疑是輸出波形的問題

這波形由上至下分別是Ho1和Lo1

把場管STW47NM50（輸出5V的幅度）換成IRF740之后不帶變壓器的輸出幅度能上到10V了，但帶變壓器還是不行，還是尖波，難道是變壓器阻抗有問題？我嘗試著換個阻值600的信號偶合變壓器，波形就不是尖波了，當然，這只是沒辦法時嘗試一下，還是得走正道呀

真的沒有大俠用過這款IC嗎？還是說我的描述還不夠詳細？

還是在等大神指導指導呀，該換的都換了，不該換的也換了，不知道是不是電路原理本身就有錯，我會繼續嘗試的
