LLC 變壓器 初次級間擊穿的疑問

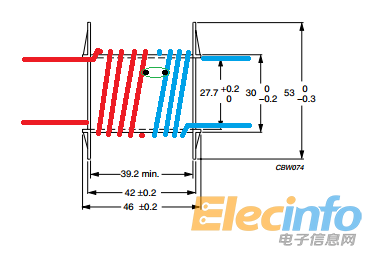

請問一個問題：正在做3.3kW的LLC DC-DC轉換器，因為變壓器選型不當，所以初次繞組挨得很近，如下圖所示：

E65

紅色為初側繞組，藍色為次側繞組。測試中兩側繞組挨著的一個地方擊穿（如綠色圓框所示）拆開后發現初側和次側各有教明顯的擊穿點（圖中黑色點）。因為時間比較趕，所以拆開后沒有更換漆包線，就是把兩個黑點的地方用膠布纏了一下，并且初次中間加了擋板。修復后變壓器初次感量漏感和之前接近，低頻電阻值也沒有變化。

請問這樣不更換漆包線，直接使用有什么問題嗎？

實驗中發現輸入電壓增加到DC250V后，效率急劇下降，次級的一個整流管發熱很嚴重，請問這個是沒有更換變壓器引起的嗎？

謝謝大家

全部回復(8)
正序查看
倒序查看
2015-02-12 19:01
已經有部分線斷開了吧？
0
回復
2015-02-12 22:14
既然有擊穿點，說明初次級之間間距不夠，如你上述解決應該有所改善。你再看看漏感，怎么樣繼續減小一點。如果變壓器沒有問題，就要從線路上著手研究了。希望對你有幫助！
0
回復
snajadan
LV.2
4
2015-02-12 22:57
@Constance
已經有部分線斷開了吧？

恩，用的是利茲線（單根繞線里面是1440根并饒）。但是測量初級及次級的阻抗，直流阻抗和燒壞前差不多，所以估計1440根里面燒壞的不多。（初級是65-70毫歐，次級是30-35毫歐）。

想請問一下上負載加電流后，這個情況會惡化嗎？

0
回復
snajadan
LV.2
5
2015-02-12 23:01
@lhuaxiang86
既然有擊穿點，說明初次級之間間距不夠，如你上述解決應該有所改善。你再看看漏感，怎么樣繼續減小一點。如果變壓器沒有問題，就要從線路上著手研究了。希望對你有幫助！
非常感謝，初次級間現在已經加了擋板，并且加大了初次間距。漏感基本和之前維持近似，主要是不太清楚加電流后，會不會使利茲線的其中幾根情況惡化？比如在加電流后斷點處的阻抗會增加。謝謝。
0
回復
2015-02-13 09:06
@snajadan
恩，用的是利茲線（單根繞線里面是1440根并饒）。但是測量初級及次級的阻抗，直流阻抗和燒壞前差不多，所以估計1440根里面燒壞的不多。（初級是65-70毫歐，次級是30-35毫歐）。想請問一下上負載加電流后，這個情況會惡化嗎？
會惡化,建議換變壓器。
0
回復
2015-02-13 09:48
@snajadan
非常感謝，初次級間現在已經加了擋板，并且加大了初次間距。漏感基本和之前維持近似，主要是不太清楚加電流后，會不會使利茲線的其中幾根情況惡化？比如在加電流后斷點處的阻抗會增加。謝謝。
帖子加紅關注了，樓主加油！
0
回復
真武閣
LV.6
8
2015-02-14 15:28
@snajadan
非常感謝，初次級間現在已經加了擋板，并且加大了初次間距。漏感基本和之前維持近似，主要是不太清楚加電流后，會不會使利茲線的其中幾根情況惡化？比如在加電流后斷點處的阻抗會增加。謝謝。
次級一個繞組4硅橋式整流？
0
回復
snajadan
LV.2
9
2015-02-19 02:22
@真武閣
次級一個繞組4硅橋式整流？
次級是單繞組，類似半橋結構，因為做的項目是一個雙向的轉換器
0
回復
