如何使微動開關觸動一下無論長按還是短按，繼電器就自動斷開，再按一下另一個開關，繼電器繼續開啟！

想做一個簡單的開關控制電路，就是兩個控制開關，2個微動開關，一個是微動或長按，繼電器斷開，另一個就是按下或長按繼電器吸合，那位朋友給畫個最簡單的電路。

謝謝，對了，電壓12V直流。

全部回復(9)

只看樓主

正序查看

倒序查看

brsys

LV.7

2015-02-10 19:49

-----------------------------------------

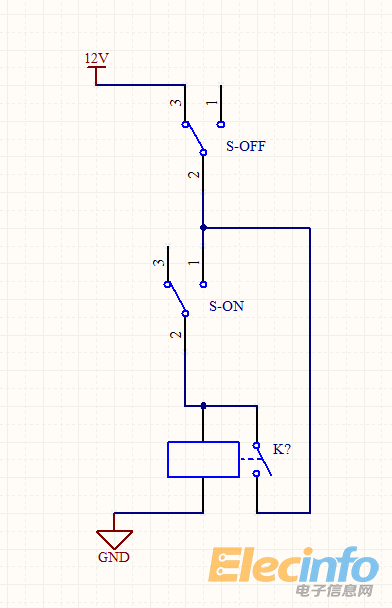

給出了，你也要說一下，你這是書上的作業題還是在哪碰到的？

回復

jngg

LV.4

2015-02-10 22:36

@brsys

[圖片] -----------------------------------------給出了，你也要說一下，你這是書上的作業題還是在哪碰到的？

謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？

回復

jianyedin

LV.9

2015-02-11 08:53

@jngg

謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？

用觸發器

回復

kcfoo1

LV.5

2015-03-02 14:45

@jngg

謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？

專門幫你畫了個圖

回復

cjw318

LV.7

2015-03-02 15:09

@kcfoo1

[圖片]專門幫你畫了個圖

如果用單向可控硅更簡單，這類可控硅外觀就同9013、8055等，也就幾毛錢而已。

因為這類1A以下的可控硅的耐壓通常都在100v以上，因此繼電器兩端無需并聯吸收二極管。

回復

kcfoo1

LV.5

2015-03-02 15:14

@cjw318

如果用單向可控硅更簡單，這類可控硅外觀就同9013、8055等，也就幾毛錢而已。因為這類1A以下的可控硅的耐壓通常都在100v以上，因此繼電器兩端無需并聯吸收二極管。[圖片]

你這個電流大了也許會對按鍵的觸點有影響，容易損壞，再說價格也比較高

回復

cjw318

LV.7

2015-03-02 15:16

@kcfoo1

你這個電流大了也許會對按鍵的觸點有影響，容易損壞，再說價格也比較高

繼電器有多大電流啊！

何況操作時間極短。

回復

sdrcsun

LV.1

2015-03-02 22:42

直接用自保持繼電器就可以了，簡單方便。

回復

it180

LV.3

2015-04-08 14:50

@jngg

謝謝！我自己打算做個控制電機的按鍵開關，一個是起自動保護的，一個是開啟控制的，不過我想用的是不帶鎖的微動開關。不知道控制芯片用什么？

我們做的是按鍵的，但是按一次跳檔一次，限制為6個檔位
