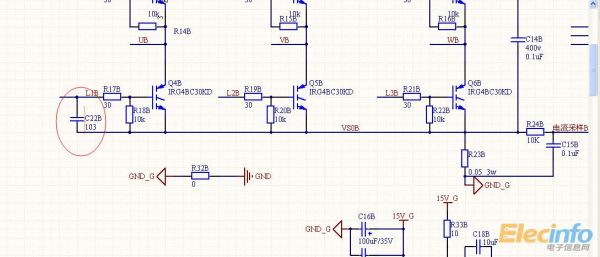

這個電路最近發現IR2130 L01引腳經常擊穿（對地電阻8om ，波形能輸出，只是從原來的15  變成了5V的高電平 導致IGBT 無法導通），用示波器測試后發現LO1引腳上 高電平時（200HZ）有向下的尖峰脈沖，已經確定是布線問題，因為L02 L03沒有這樣的問題，而且300片板子有的都是正常的 ，現在在LO1 引腳對 ir2130  COM引腳加0.01uf的獨石電容 后向下的尖峰脈沖明顯減小，后來分別在LO1 LO2 LO3 對com接 0.01UF（高端不接）后電機UVW 波形沒有變化 只是低端控制波形上升沿增大了，想知道在最高頻率200hz的（上管PWM 下官恒通）情況下這電容多少合適，接了會不會有什么問題？可以只接LO1還是下端都要接？有問題的板子都是發出去后7天左右就壞掉了，都是同樣的問題 LO1擊穿 其余引腳正常，謝謝了
