急救，圖中D6,R12,C3是怎么作用，IC方案是BP3105 ? ? ?

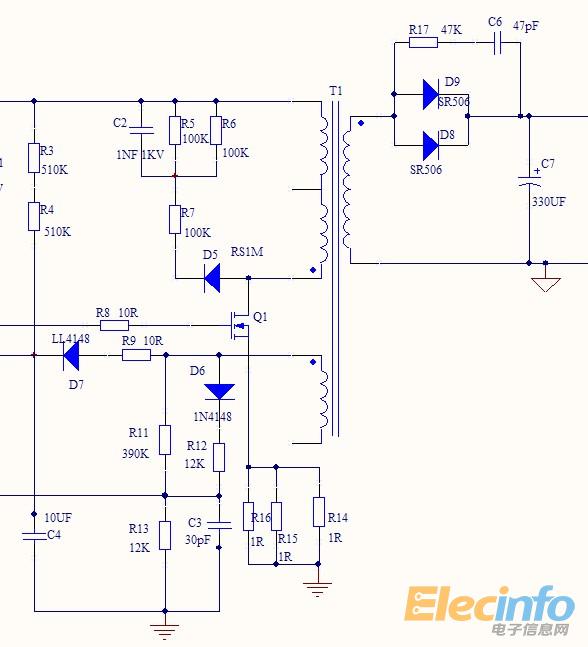

求各位大神指點，（以前工程師設計的）圖中是BP3105方案，請問D6,R12,C3是怎么作用，我調節R12（12K-200K）對電流大小影響很大，對空載一點沒影響（空載49V,我才帶38V的載），我把它去掉就帶載不穩定，電路有點響聲，求各位大神指點，謝謝！！！

全部回復(5)

只看樓主

正序查看

倒序查看

syh258456

LV.4

2014-10-10 13:17

回復

sinican

LV.8

2014-10-10 17:06

@syh258456

[圖片]

這個圖是不是缺了啥？ MOS 下面有 CS 電阻，但沒見到 CS 網絡

D6/R12/R15 組成的是 FB 網絡

R11 是做線性補償的

C3 做可能是緩啟，或是針對 FB 內部的運放做一個積分響應調節

回復

shunzhi

LV.4

2014-10-13 11:59

mark

回復

wxyy_520

LV.8

2015-12-15 18:45

@shunzhi

mark

這個你自己弄的原理圖？

回復

yc52846683

LV.5

2018-03-23 19:07

@syh258456

[圖片]

這款芯片是通過FB 來反饋輸出電流的狀態，所以對主要電流調整的時候，這里反應很大，對電壓沒變化，細調可用CS到MOS接地電阻調節，不過你電路圖中CS腳沒接到MOS管的S腳啊
