10-07日更新:62貼更新驅動波形圖:
目前市面上的逆變器做來做去沒有任何新意,做一個純粹的逆變器,目前已經遠遠不能符合實際需要了,比如光伏離網,光伏儲能系統,通訊電力電源,此類應用的逆變器,單純從逆變器本身已經完全不能勝任在這些高端應用的系統中了,純逆變有點到了山窮水盡的地步了。鑒于此,我一直想要一種非常靈活的系統方案,包含以下這些功能:
1,通訊功能,RS485工業總線,利用MODBUS協議完成所有信號,數據的輸入輸出,通過主機可以鏈接控制總線上N多個逆變器,這個功能在電信,電力逆變器的應用上是必備,現場可以通過主機修改逆變器的所有參數,比如過壓,欠壓保護值,過載保護值,每臺逆變器都可以通過總線向主機報告所有運行參數,故障狀態等等功能。
2,逆變、市電雙向切換功能,這個切換是無縫切換,要求切換時間越短越好,這次我的設計要求是在10MS內,10MS對于極大多數的負載,這個時間足以保證負載的正常運行,不會出現掉電不穩的問題。由于可以雙向切換,比傳統UPS更加進行智能的功率管理,這在我們經常使用的太陽能,風能等新能源行業里面具有非常大的意義,可以讓系統發電效率最高,讓電池運行更加經濟。
3,逆變、市電可選優先供電,這個和雙向切換功能配合,共同完成系統的自由設定,切換過程無任何斷電,保證敏感性負載的運作。
4, 人機界面,這個需要LCD和按鍵相互配合,LCD可以顯示逆變器的所有運行參數,當前的工作狀態,比如:輸入電池電壓,輸出電壓,輸出電流,輸出功率,當前頻率,工作模式,如果與BMS系統通訊,甚至可以知道蓄電池剩余電量,工作時間預測等等。LCD菜單簡單易用,傻瓜型操作,這樣對于任何人使用都沒有難度。
5,控制方式,目前逆變器都是單電壓環控制,這樣的控制方式瞬態特性太差,帶很多負載的時候,波形并不好,特別是單極性調制的機器,帶非線性負載的時候,損耗太高,需要一種電壓電流雙環控制的模式,實時采樣電感電流,作為內環調節,電壓外環,保證瞬態特性,和非線性負載造成的失真。
6,輸出電壓穩壓控制,在提高瞬態特性的同時,最好進行VRMS實時計算輸出電壓,這樣保證輸出有效值電壓的純粹性,在不同的負載下可以做到輸出電壓的有效值是符合設置的參數。
經過這段時間的研發,軟,硬件已經基本成熟,實現了上面所有功能。
后面我會將每個地方的電路圖一步步分別詳細解說,這個資料是全程開放,所有的電路圖都會出現。
它的基本參數是:
輸入電壓:DC20-DC31V,額定24VDC規范
輸出電壓:AC220V,可以通過按鍵,或者RS232/RS485設定范圍是AC180V-260V
輸出功率:2000W
頻率鎖相跟蹤范圍:45hz-65hz,對于50HZ電網,頻率跟蹤范圍是45 hz -55 hz,對于60HZ電網頻率跟蹤范圍是55 hz -65 hz. 如果超出以上識別的范圍,會自動以50 hz默認頻率運行。
市電頻率可以自己映射到逆變器的輸出頻率,讓逆變器頻率追隨市電頻率。
無市電情況,可以自行選擇50HZ或者60HZ輸出,并且該參數可以自行整定。
市電、逆變可選優先供電,可以通過按鍵開關設定。
LCD顯示所有工作狀態,以及所有故障狀態,故障狀態以故障代碼顯示。
切換邏輯:
逆變優先模式:所有在逆變下發生的故障保護,比如:過壓,欠壓,過溫,過載,都可以切換到市電繼續讓負載運行。短路情況下,不會切入市電,此時逆變器會關機,防止負載短路造成其他的故障。當以上發生的任何故障,在解除之后,都可以重新在市電狀態切換回逆變狀態,繼續之前的工作模式運行。
市電優先模式:負載優先從市電供電,逆變此時處于待機狀態,當市電掉電,在10ms內可以自動轉換到逆變模式,讓負載不會掉電,當市電重新到來的時候,將會切換到市電下繼續讓市電給負載供電,切換時間很短,只有5MS。
RS233/RS485通訊,此時可以通過PC端的軟件監控到掛接在RS485總線上的每一臺機器的狀態,采用了MODBUS通訊協議,實現多機通訊,這個PC界面還在制作,晚點會發出來讓大家討論。有了這個通訊,遠程監控逆變器,已經不是難事了。
以下是該機器的實物,板子三維是252mm*148mm*75mm
這是全貌,控制板在下面,旁邊放了一枚硬幣對比,可以看出控制板其實非常小,這還是采用單面貼片工藝。
控制板在主板上的位置:
這是前級升壓MOSFET,我不喜歡用多個管子并聯,我只做了2對TO-247封裝的位置,目前只裝了一堆,可以在調試
的時候提供方便,MOSFET不是并的越多越好,要考慮非常多的因素,做到精簡,只有精簡才可靠。
我在24V上采用的是IRFP4468這種牛管,耐壓100V,電流是290A,內阻極小,價格是15一個。
這個部分就是MOSFET驅動IC了,是一片TC4427提供過來,驅動電流1.5A,足可以驅動IRFP4468這類牛管。
DC-DC推挽部分的主變,采用的是EE55,前級是全程閉環的,所以這個地方加了一些其他的措施來完成,在電路圖發的時候
我會詳細解釋這個推挽部分,目前做出來實際的效果,類似于軟開關的效果了。輸入電流呈現正弦化,可以極大降低輸入電解
的溫升,電容再也不會發高燒了。
下面的是輔助電源部分,由于輸入和輸出全部隔離,而且信號處理方式上,需要給運放提供正負電源,加上24V,
乃至以后48V那些高電壓輸入降壓給信號處理,需要一種極其穩定的電源供電,反激電源在這個上面是不二選擇
畢竟整機的供電都是從此處得來,其他的地方做的再好,這個地方出問題,整機就變成廢鐵。
RHRP3060組成的高壓整流,這個東西大家都很熟悉。
下面的是H橋部分,采用了4個英飛凌的IGBT,型號是IKW30N60T,溝槽工藝的,導通壓降好像是在1.5V左右,在100度
的結溫下,都還有30A電流,并且提供5US的短路時間,足以扛這個功率段的所有感性負載了。做這個2KW上效率很棒。
我的并網3KW都是用這個IGBT完成了。
為了能保證驅動的干脆與純凈,采用了TLP250光耦隔離驅動,輸出級采用正負電壓供電,+12V,-5V,驅動可以做到
很容易。

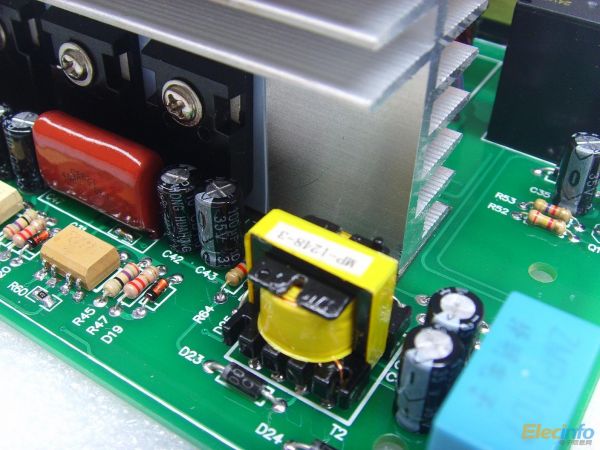

這個就是第二個輔助電源了,專門用來給IGBT驅動供電,提供3路隔離電源,分別到TLP250光耦。
輸出端的部分,這個部分比較簡單,由于SPWM繼承了單極性,雙極性的所有優點,電感要求不用太嚴格,電感量
從500uH一直到1mH都可以完全適用,降低了電感的繞線工藝,由于DSP發出的SPWM每個正弦周期是400個點,在
20Khz的載波上是全分辨率的調制,所以輸出的正弦波非常干凈和純粹,后級跟一級共模就可以解決輻射問題。
輸出端的采用了2個繼電器進行逆變、市電的雙向切換,切換時間最長不超過10MS。保證電腦這類負載不會掉電。
市電,逆變的電壓采樣,都是用的隔離互感器,后續會打算直接采用電阻采樣,效果是一樣的。這個互感器實際上
效果并不怎么好,DSP做的實時交流有效值計算,所以輸出電壓的精度可以非常高。
大家有沒有發現,我遺漏了什么東西嗎?
推挽升壓為何我要采用TC4427這種專用驅動IC呢,為何不直接采用三極管做的圖騰呢,這樣不是更加靈活和低成本嗎?
