這波形讓人無語，求高手指點迷津

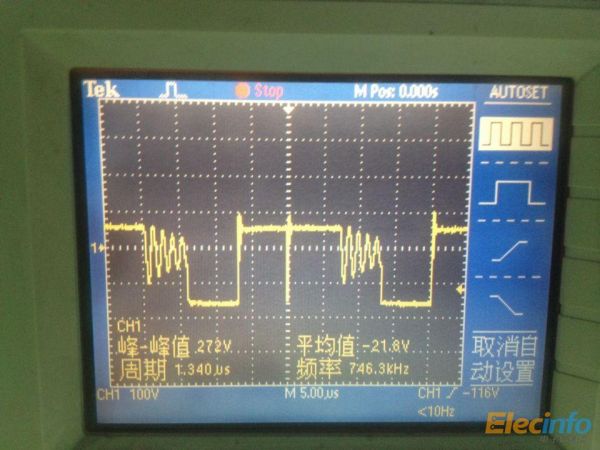

我的Vds波形中間怎么會掉了個坑啊。做的是單電壓的充電器，AC180v以上的波形是正常的，占空比和頻率都是對的，但AC160V就出現了這種不正常的現象了，頻率和占空比完全不對的了，而且是不可恢復的，就是電壓調回180V,波形還是這樣子，讓人心碎啊。

VDS

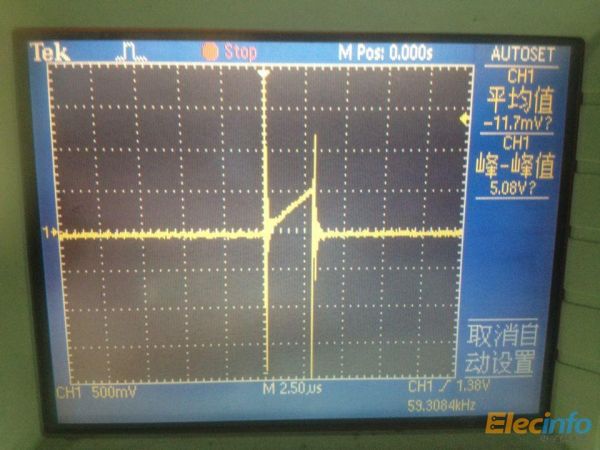

現在有點懷疑是不是CS波形尾部的尖峰引起的，下面是cs的波形

CS1

搞了好久，要煩死的了，求高手指點

全部回復(8)
正序查看
倒序查看
darcylin
LV.2
2
2014-09-14 22:35
自己先頂下的。這次由于結構比較緊張，所以線路走的不是特別的好，也不知是不是因為走線關系。
0
回復
darcylin
LV.2
3
2014-09-14 22:36
期待高人指點，小弟感激不盡
0
回復
rainever
LV.8
4
2014-09-15 09:21
@darcylin
期待高人指點，小弟感激不盡
你能把2個波形放一起測碼？還有gate，不然沒法看啊
0
回復
darcylin
LV.2
5
2014-09-15 15:54
@rainever
你能把2個波形放一起測碼？還有gate，不然沒法看啊

我這邊沒有隔離探頭，非隔離的一起測會不會很危險啊

0
回復
rainever
LV.8
6
2014-09-15 16:36
@darcylin
我這邊沒有隔離探頭，非隔離的一起測會不會很危險啊
當然危險
0
回復
darcylin
LV.2
7
2014-09-15 16:45
@rainever
當然危險
這就沒辦法弄在一起了呢。能從VDS波形看出什么來嗎？那個下沉感覺是mos管要導通的時候給強制斷開了
0
回復
rainever
LV.8
8
2014-09-17 09:07
@darcylin
這就沒辦法弄在一起了呢。能從VDS波形看出什么來嗎？那個下沉感覺是mos管要導通的時候給強制斷開了
那個下層的時候有沒有gate你又看不了，你說咋辦
0
回復
2014-09-17 09:42
@rainever
那個下層的時候有沒有gate你又看不了，你說咋辦[圖片]
可能是門極關斷。
0
回復
