準備做個隔離輸出電源:
輸入:24V
輸出:5V-0.5A

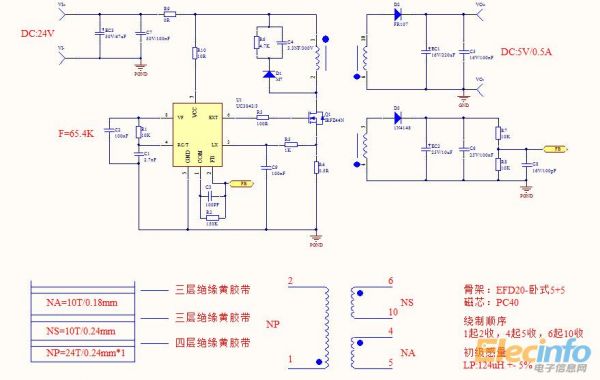

電路圖和參數確定了。
大家幫忙分析下這樣設計是否可行呢,還有哪些不足或者需要優化的呢?
大家幫忙拍拍磚。。。。
原邊反饋,輸出精度不會很高
VCC直接拿24V供電,不是你的MOS扛不住就是R10扛不住
嗯。確實PSR輸出精度不是很高。不知道怎么的。用萬能板焊接了這個電路,發覺不工作。6腳沒有頻率輸出。但是用示波器測量4腳有鋸齒波。
后來把MOS的G極斷開。反饋也斷開。測量3842各腳電壓;
分別如下,也不知道正常不正常。VIN為24.2V
PIN1:6.2V
PIN2:0V
PIN3:0V
PIN4:2.4V
PIN5:0V
PIN6:23.1V
PIN7:24.2V
PIN8:4.9V
好的。
馬上試試。。。
方案不可行,除非主路加2.5w以上的假負載
哎,看你還在這瞎費勁,說的詳細點。你這方案根本走不通,3842是電流型片子,你用一個幾乎沒有負載的主路去掛一個重載的輔路,主路的電壓很窄的占空比就能實現,而輔路一加載,主流電壓依然維持的住,初級側檢測的電流值依然很小,占空比不會進一步加大,掛的重載那路電壓自然會跌下來,這么大體一說,希望你能明白,別在這浪費時間了。不清楚其余大仙在那支那么多沒用的招作甚,改那些破參數管毛用
找到為什么6腳沒有波形輸出了。
原來是定時電容混料了。
測量5腳鋸齒波頻率到2M了。
后來把電容換了就OK了。
反饋能夠有5.1V的穩定輸出。
但是次級空載為4.7V。
帶載0.01A后,電壓就調到1.3V了。
為什么帶載電壓會掉的這么多呢?
是LP電感量不夠嗎?
謝謝。
這兩個不是有相似之處嗎?
