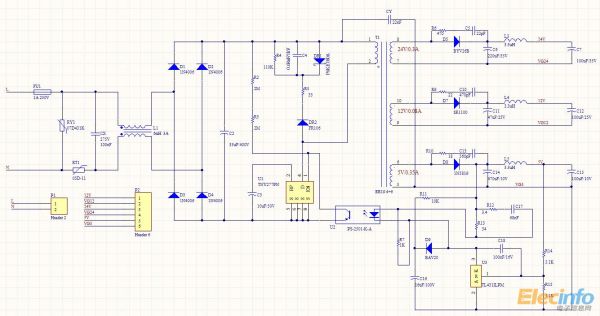

第一次做電源，一切都靠PI的軟件指路。廢話不多說，先上原理圖

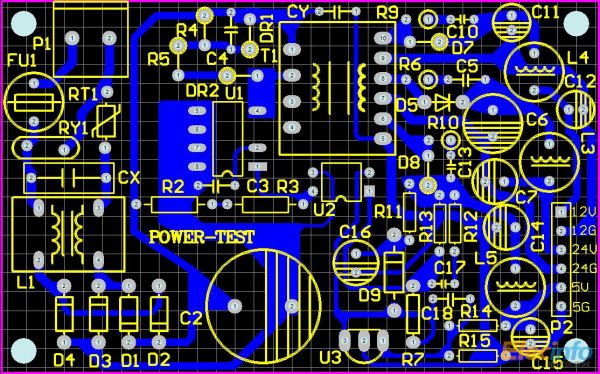

PCB圖

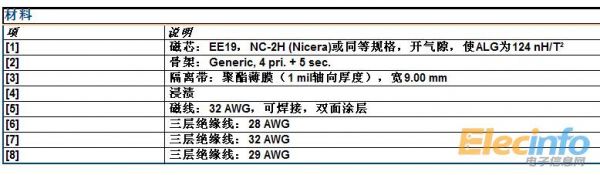

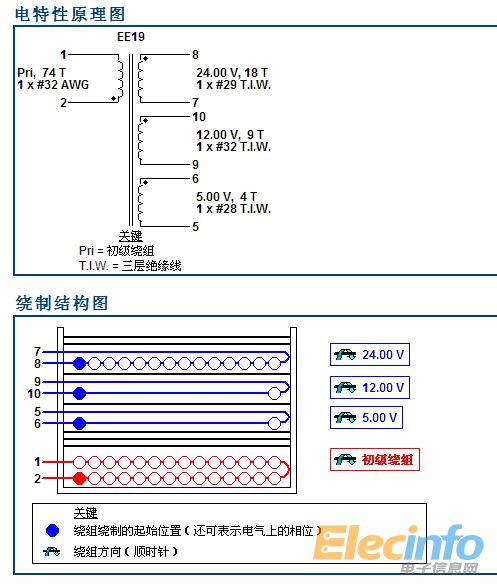

變壓器
樣機剛剛測試完，漏極波形與DATASHEET波形相差無異，因為用的模擬示波器，波形不好拍照，就不傳了。現在主要的問題是：
1、5V輸出正常，設計值0.35A，無論空載還是負載（0.12A，現在手邊只有這個大電阻）。5V電壓始終能穩定在：4.979~4.98之間,12V，24V都僅帶了一個110K電阻做負載（幾乎空載），但12V輸出高達18V。24V更離譜，高達43V。是否要修改變壓器值呢？如果修改，我不會計算變壓器，我怕牽一發而動全身。是不是12V,24V相對減幾匝就行了？
2、無論是TNY277，變壓器，原邊及副邊整流管都不熱（手摸的，沒測溫升的東西就靠大拇哥了），就是環境溫度（按第1個問題的負載條件工作了半小時后摸的），但12V,24V的濾波電解電容很熱（掉電3S摸上去有40度左右），這個是不是輸出電壓高了后，電容耐壓不夠造成的？
麻煩哪位大神指導指導啊！感謝！
