然后開始設計外殼，我不會3D，也不會CAD，PS很熟，于是用PS畫了圖紙，找X寶定做外殼，底殼用鋁板沖壓，上蓋用不銹鋼，沖孔無數：

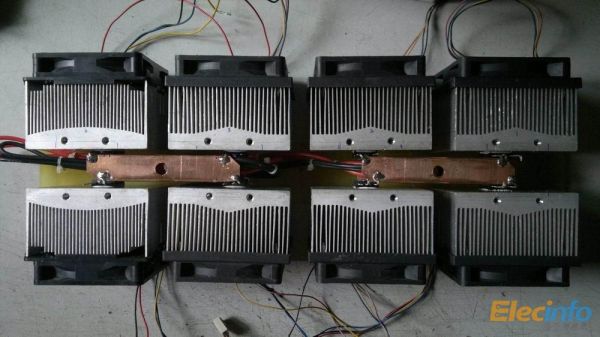

通電測試，雖然每個風機只有80mA的電流，但是風量不小，而且全是Nider的雙滾珠風機。
另外為了安裝方便，所有安裝到鋁殼上的螺母全部采用4mm的壓鉚螺母：
接著著手面板的開孔，什錦銼，砂皮，電鉆，輪番上陣后得到這個：
PS畫的PCB，見諒：
接下來,一部分一部分的貼出照片
這是外觀:
這是風機管理電路:
這是電源:

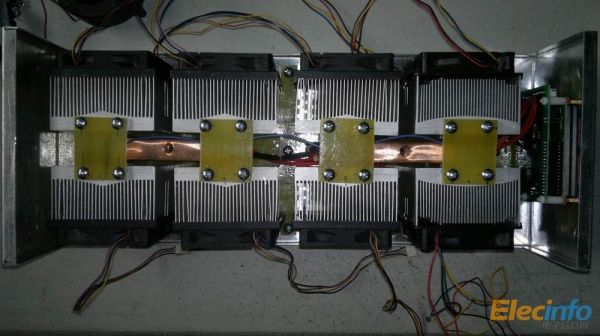

內部整體以及功率管等，內部用線為高溫硅膠線，電流部分2根16AWG并聯，信號部分20AWG：
這塊控制板還可通過USB轉232連電腦進行操作，唯一不爽的是連到64位Win7旗艦版的電腦上，只要電腦顯示屏一進入待機狀態，軟件就會停止響應，數據采集也停了，但是控制板還在正常運行，可能和系統設置有關，
壓鉚螺母是用臺鉗加適合的鋼柱壓到鋁板上的，很好用，拆裝時再也沒有一堆螺帽墊片的煩惱了：
樓主是刻板高手！空間設計也很不錯。
這是刀刻PCB啊。
超贊，手工制作的很好啊。。
畢竟專門畫PCB的軟件還是有它的優點的，里面很多規則是可以設置的，焊盤有方形、圓形和八角形的，線寬和間距也是可以隨意設置；雕刻的話我覺得用覆銅分割方式，這樣每個地方都是同樣的大小，就不用去挖掉那些沒用的銅；有網絡區分的就不會連錯線。
不過你能用其他軟件做出這么好的板，真的很佩服！
現在我用的是3w的微型水泵，放水里基本無聲音，流量吧，和我上廁所差不多，效果吧，常見的一個桶水，150w功率下，1小時升溫5度的樣子。
有水排是好，但是像現在天氣本來就熱的要死，，，在來個熱風，，，，
上面的那個水桶可能有點夸張，，，，實際得看使用功率來選擇
水泵倒是容易解決，強大的洗衣機水泵，，，，一分鐘20L
如果這個還看不上，可以選擇1小時3000L的抽水機，，，，，，，，，，，，，，，，，，，，，，，，，，，，
除了水泵體積大點，其余的我感覺做成筆記本大小應該就差不多了，，
我選這種：
效果還可以吧。。
