請教PFC電感設計

我在設計PFC電感時，有幾個問題，想問問大家，

條件：輸出功率750W 選擇鐵硅鋁 A60-399 磁環，算過電感量L=400uH 砸數N=70T 輸入最大電流為14.3A

請問 1、選用鐵硅鋁 A60-399 磁環,是否合適？

2、用線徑1.8mm的銅線是否合適，能否繞的下？

全部回復(7)

只看樓主

正序查看

倒序查看

科達嘉電感

LV.1

2014-05-20 16:39

推薦使用貼片電感，像扁平線大電流電感，電感以及電流都能達到要求，我這邊可以免費提供樣品，

回復

qinzutaim

2014-05-20 16:51

1，驗算磁環窗口能不能容得下這么多線，磁材會不會飽和；

2，線徑太大，換用小一點的，多股并用繞制，自己試用1.8的線繞一下，保證以后會記得

回復

LED小兵

LV.2

2014-05-21 10:55

最大電流時電感量會下降50~60% 你評估一下這個時間的電感量是不是還滿足電路要求？

回復

科達嘉電感

LV.1

2014-05-22 11:28

@LED小兵

最大電流時電感量會下降50~60% 你評估一下這個時間的電感量是不是還滿足電路要求？

一般采用電感時，都會考慮最大峰值電流下，電感下降幅度，不宜下降30%，就這要求飽和電流或者溫升電流大一點，留下余地

回復

fshhuo

LV.4

2015-07-22 17:12

@科達嘉電感

一般采用電感時，都會考慮最大峰值電流下，電感下降幅度，不宜下降30%，就這要求飽和電流或者溫升電流大一點，留下余地

請問一下，計算出來的電感量，應該就是我們需要的最小電感量吧，也就是說工作在最大電流和最大直流偏量的時候，需要保證具有這個電感量吧？？？

回復

fshhuo

LV.4

2015-07-22 17:58

@qinzutaim

1，驗算磁環窗口能不能容得下這么多線，磁材會不會飽和；2，線徑太大，換用小一點的，多股并用繞制，自己試用1.8的線繞一下，保證以后會記得[圖片]

請問一下鐵硅鋁繞制的PFC電感，窗口利用系數是不是一般比用變壓器做的要小很多？例如變壓器的一般是0.3~0.5。

回復

WOSHIDAXUESHENG

LV.4

2018-01-13 21:26

@qinzutaim

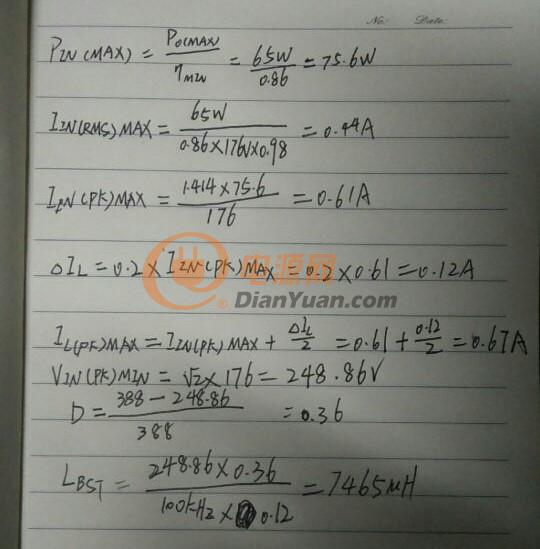

你好我也想做一個PFC+反激的，65W，前面是Boost電路算出來電感要20%的紋波算出來要7mH了，(輸入電壓176—277V，輸出24V2.7A,頻率100K，效率86%）請問您是怎么算的呢？

回復
