LM358恒流電路振蕩，過流反應太慢，求教如何解決

111

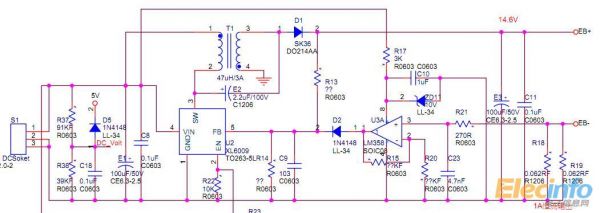

如圖：一款用XL6009做的DC-DC恒流恒壓充電電路，負載低于14.6V時恒流1A充電，高于14.6V時恒壓充電。恒流測試是，剛上電瞬間，電流達到2A左右，然后一點一點降低到1A恒定。過流反應太慢，請教論壇里面的高手有沒有解決的好方法，謝謝！

全部回復(15)
正序查看
倒序查看
lymex
LV.5
2
2014-04-24 18:27
試試取消C23，改接到U3A的1、2腳。
0
回復
2014-04-24 19:22
剛上電瞬間，電流達到2A左右，然后一點一點降低到1A恒定。
0
回復
2014-04-24 22:42
在R15上串個小電容試試。
0
回復
老梁頭
LV.10
5
2014-04-25 20:05
@ymyangyong
在R15上串個小電容試試。
C9也可以不用，你上電就是反饋起作用了先給一個103充電。這個電容有點大
0
回復
2014-04-25 20:48
@ymyangyong
在R15上串個小電容試試。
，串個小電容不錯！！
0
回復
Interine
LV.2
7
2014-04-30 14:56
TI的  LM358DR漲價   請有需要購買的同志查看附件中的規格書  LM358DR最新數據資料.pdf
0
回復
sinican
LV.8
8
2014-04-30 15:06

去掉C9 和C23

將U3A 1-2 之間電阻(純比例環節)改成電阻+電容串接(比例積分環節)

0
回復
zxjwwwh
LV.1
9
2014-05-04 15:54
@lymex
試試取消C23，改接到U3A的1、2腳。
不好意思，第一次發帖回復晚了。試過并聯高頻衰減電容，作用不明顯。經反復更換，C9改為30p以下基本可以解決延時過流保護問題。謝謝！
0
回復
zxjwwwh
LV.1
10
2014-05-04 15:54
@ymyangyong
在R15上串個小電容試試。
不好意思，第一次發帖回復晚了。試過并聯高頻衰減電容，作用不明顯。經反復更換，C9改為30p以下基本可以解決延時過流保護問題。謝謝！
0
回復
zxjwwwh
LV.1
11
2014-05-04 15:57
@老梁頭
C9也可以不用，你上電就是反饋起作用了先給一個103充電。這個電容有點大
不好意思，第一次發帖回復晚了。經反復更換，C9改為30p以下基本可以解決延時過流保護問題，直接去掉設定的恒流值失效。謝謝！
0
回復
zxjwwwh
LV.1
12
2014-05-04 15:58
@chenyankun
[圖片]，串個小電容不錯！！
試過了，效果不明顯。謝謝！
0
回復
zxjwwwh
LV.1
13
2014-05-04 15:59
@sinican
去掉C9和C23將U3A1-2之間電阻(純比例環節)改成電阻+電容串接(比例積分環節)
謝謝，已經試過了，效果不明顯。
