【show】自己設計并制作的0-30V直流可調電源:線性電源

本設計原因: 1.市場上電源價格高

2.大都采用大功率三極管,大功率三極管價格高,

本設計特點:1.成本低

2.采用多級輸入加mos管控制輸出,mos管價格便宜

3.電源同樣具有市場上的恒壓恒流模式,同時具有過流.過壓保護

4.輸出紋波25mv/100mhz,

5.電路簡單,電流可變,容易根據不同要求很方便改變,重復設計很少

6.負載調整率:小于0.2%

本產品的設計圖片如下:

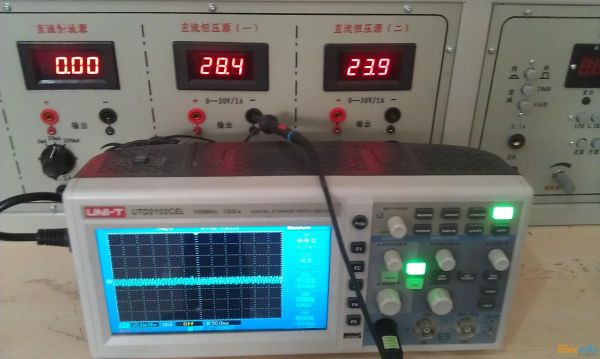

電路板內嵌整機:

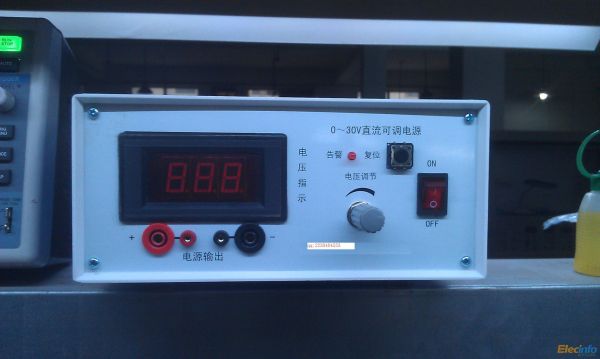

電路板單獨裝機:

在制作過程中,遇到的問題,不少朋友給予指導,在此表示感謝

產品希望大家給予指導!

再貼上pcb板圖

全部回復(42)

只看樓主

正序查看

倒序查看

電源網-fqd

2014-04-20 11:52

期待你的更新

回復

rsszd

LV.6

2014-04-20 17:48

@電源網-fqd

期待你的更新[圖片]

有什么好的建議盡管說,很感謝

回復

能源之戰

LV.1

2014-04-21 13:34

@rsszd

有什么好的建議盡管說,很感謝

能出多大電流呀

回復

電源技術磚家

LV.6

2014-04-21 15:28

@rsszd

有什么好的建議盡管說,很感謝

能輸出多大電流可調么如果是實驗電源加個電流顯示應該比較好~

回復

rsszd

LV.6

2014-04-21 20:45

@能源之戰

能出多大電流呀

電流0-10A可調

回復

rsszd

LV.6

2014-04-21 20:46

@電源技術磚家

能輸出多大電流可調么如果是實驗電源加個電流顯示應該比較好~

電流0-10A可調,這個pcb板上留了電位器的位置,因為這是我做的第一個,后面的都有電壓/電流顯示切換,復位鍵具有雙功能

回復

賀赫無名

LV.9

2014-04-23 11:55

@rsszd

電流0-10A可調,這個pcb板上留了電位器的位置,因為這是我做的第一個,后面的都有電壓/電流顯示切換,復位鍵具有雙功能

可敬！！！！！但是要做成產品的話還有一定距離～～～

回復

rsszd

LV.6

2014-04-23 12:04

@賀赫無名

可敬！！！！！但是要做成產品的話還有一定距離～～～

旅長,我的產品你看看輸出參數,我都賣了近百臺了,快半年了,沒什么問題,還需要繼續觀望,再改進或者批量

回復

rsszd

LV.6

2014-04-24 09:25

再貼個工作時的圖片

回復

tanb006

2014-04-24 10:33

你這個是變壓器分繞組供電的吧？

如果做成開關電源呢？會不會效率更高？

回復

普利茲_ups

LV.3

2014-04-24 11:03

您好，請問您里面有平波電感嗎？如果有的話我想知道平波電感是怎么設計和計算的？如果你知道的話還請您能告訴我一下，我的QQ是147452864謝謝

回復

rsszd

LV.6

2014-04-24 12:07

@tanb006

你這個是變壓器分繞組供電的吧？如果做成開關電源呢？會不會效率更高？

感謝旅長提出的效率方面的問題,采用沒有采用是擔心紋波的問題,請教旅長,開關電源的紋波經過mos管后紋波會有多大?我是說相比線性電源來說,我做的開關電源紋波在70mv/100mhz,請指導

回復

rsszd

LV.6

2014-04-24 12:09

@普利茲_ups

您好，請問您里面有平波電感嗎？如果有的話我想知道平波電感是怎么設計和計算的？如果你知道的話還請您能告訴我一下，我的QQ是147452864謝謝

可以加濾波電感,濾波電感的計算主要參考你預設計的紋波值

回復

tanb006

2014-04-24 12:39

@rsszd

別這么客氣，我只是灌水多而已．就不知不覺混了個旅長．

波紋可以用電感來控制，可以多加入不同容量的電容來減小．

．

只是看你得用300W的變壓器，那體積有些驚人．而你的外觀卻那么薄．

故有此一問．

回復

rsszd

LV.6

2014-04-24 13:19

@tanb006

別這么客氣，我只是灌水多而已．就不知不覺混了個旅長．波紋可以用電感來控制，可以多加入不同容量的電容來減小．．只是看你得用300W的變壓器，那體積有些驚人．而你的外觀卻那么薄．故有此一問．

前級用開關電源,體積會小,效率也高,但紋波可能高,有沒有辦法搞低點?

回復

鎧袖一觸

LV.1

2014-04-24 13:31

新手，看著挺強大。

回復

賀赫無名

LV.9

2014-04-24 13:32

@rsszd

旅長,我的產品你看看輸出參數,我都賣了近百臺了,快半年了,沒什么問題,還需要繼續觀望,再改進或者批量

我以為你只是做來玩玩的，沒想到還真當產品賣啊，不錯，不錯，我沒別的意思，自己能做個全部產品到市場，已經很不容易了。

支持你！！

回復

rsszd

LV.6

2014-04-24 13:48

@賀赫無名

[圖片] 我以為你只是做來玩玩的，沒想到還真當產品賣啊，不錯，不錯，我沒別的意思，自己能做個全部產品到市場，已經很不容易了。支持你！！

做這個主要思路很重要,有時候理論很好,實際時總有問題,因為器件不是理想化的,另器件有時不能保證是正品,次品、翻新件、拆機件等讓做個產品問題百出，技術問題還不在此列，總之，一個產品要做好，需要大家的支持

我的要求就是做的完美些，這樣對自己也是個安慰，質量第一

感謝支持

有什么建議盡管說

回復

jiame2006

LV.7

2014-04-25 12:42

想看看原理圖，樓主能分享吧？感謝！

回復

jiame2006

LV.7

2014-04-25 12:44

@jiame2006

想看看原理圖，樓主能分享吧？感謝！

建議就是是否能粗調細調？如果需要精確到毫安級別，一個按鈕不知道要怎么調了。動一點點數值跑很遠，應該用過直流小功率的都知道這個問題吧。

回復

rsszd

LV.6

2014-04-25 15:26

@jiame2006

建議就是是否能粗調細調？如果需要精確到毫安級別，一個按鈕不知道要怎么調了。動一點點數值跑很遠，應該用過直流小功率的都知道這個問題吧。

什么地方能用到精確到毫安級別的電流?普通電位器估計做不到吧?請講

回復

chenyingxin7610

LV.9

2014-04-26 07:08

線性電源，效率太低了吧？你現在測試效率是多少？

回復

rsszd

LV.6

2014-04-26 13:43

@chenyingxin7610

線性電源，效率太低了吧？你現在測試效率是多少？

這個還沒測,我就是犧牲了效率為得到低紋波的輸出,不知這樣做合適不?如果前級換成開關電源,效率會好很多,不知紋波對它的影響會有多大?

回復

rsszd

LV.6

2014-04-26 13:45

@賀赫無名

[圖片] 我以為你只是做來玩玩的，沒想到還真當產品賣啊，不錯，不錯，我沒別的意思，自己能做個全部產品到市場，已經很不容易了。支持你！！

有時間多給提點建議,有什么缺陷還早點改,我可不想賣出一大堆了還招回,呵呵

很感謝熱心指點

回復

電源網-源源

LV.10

2014-04-26 19:18

哇雖然看不懂但是很厲害的感覺連長加油！

回復

rsszd

LV.6

2014-04-26 19:21

@電源網-源源

哇雖然看不懂但是很厲害的感覺連長加油！

多謝師長的鼓勵,這個電源我費了很多心,現在做出來了,仍希望它更完美,如果有機會向你多學習,也愿意把這個產品分享給各位!

因為在做這個產品時好多人給出主意了,呵呵

以后常給指導啊

回復

電源網-源源

LV.10

2014-04-26 19:23

@rsszd

多謝師長的鼓勵,這個電源我費了很多心,現在做出來了,仍希望它更完美,如果有機會向你多學習,也愿意把這個產品分享給各位!因為在做這個產品時好多人給出主意了,呵呵以后常給指導啊

太好了這樣的好東西肯定大家都想要哈哈哈哈哈

回復

rsszd

LV.6

2014-04-26 19:27

@電源網-源源

[圖片]太好了這樣的好東西肯定大家都想要哈哈哈哈哈

我做了10塊樣品時,估算了成本,比市場上的至少便宜300-400元,不知道相差在哪里?

也許是它利潤高,我的低些,呵呵

回復

release

LV.6

2014-04-29 09:20

@rsszd

電流0-10A可調,這個pcb板上留了電位器的位置,因為這是我做的第一個,后面的都有電壓/電流顯示切換,復位鍵具有雙功能

兄弟，這個賣多少錢一臺？

回復

rsszd

LV.6

2014-04-30 23:31

@release

兄弟，這個賣多少錢一臺？

這個大家都是這里邊的，你要什么要求？價格給給個成本就好，呵呵

交個朋友
