TL494 200W的逆變電路

我是新人剛剛準備先做個200W的逆變電路玩玩誰能給指點下這里的變壓器該如何選折，及其變比的計算呢。

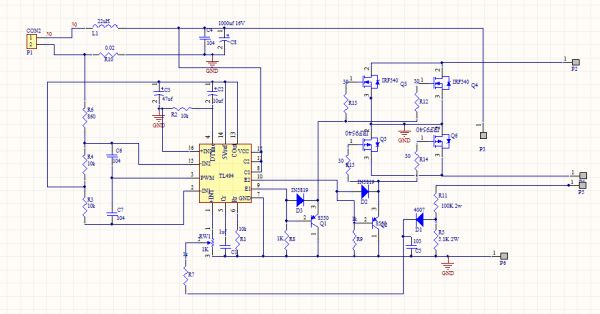

圖片1

全部回復(23)
正序查看
倒序查看
黑夜11
LV.5
2
2014-02-11 19:59
新手的話前級5T+5T,可以減小炸管機率
0
回復
2014-02-11 21:08
@黑夜11
新手的話前級5T+5T,可以減小炸管機率
我覺得不應該的啊我選擇EC35 5T+80T可以實現目前正在做
0
回復
2014-02-11 22:23
@第四維的思想
我覺得不應該的啊我選擇EC355T+80T可以實現目前正在做
只要是按照公式的話，應該可以的
0
回復
2014-02-12 07:52
@山東大漢
只要是按照公式的話，應該可以的
我想請問下團長，你知道咋算這個變比嗎最近在做時感覺有點茫然
0
回復
2014-02-12 09:58
這個電路圖里的是工頻變壓器輸出220V方波。變壓器設計為硅鋼片EI96，材質H50，疊厚60MM：初級28+28T,1.75MM的線雙線并饒。次級用0.72mm的線繞644T.
0
回復
2014-02-12 21:07
@xzszrs
這個電路圖里的是工頻變壓器輸出220V方波。變壓器設計為硅鋼片EI96，材質H50，疊厚60MM：初級28+28T,1.75MM的線雙線并饒。次級用0.72mm的線繞644T.

鐘工無私奉獻呀

值得我學習

0
回復
shenx123
LV.10
8
2014-02-13 10:31
@第四維的思想
我想請問下團長，你知道咋算這個變比嗎最近在做時感覺有點茫然

查下

1000VA以內變壓器繞制數據資料

0
回復
2014-02-13 16:47
@xzszrs
這個電路圖里的是工頻變壓器輸出220V方波。變壓器設計為硅鋼片EI96，材質H50，疊厚60MM：初級28+28T,1.75MM的線雙線并饒。次級用0.72mm的線繞644T.

好的謝謝了

0
回復
2014-02-13 16:52
@xzszrs
這個電路圖里的是工頻變壓器輸出220V方波。變壓器設計為硅鋼片EI96，材質H50，疊厚60MM：初級28+28T,1.75MM的線雙線并饒。次級用0.72mm的線繞644T.

0
回復
2014-02-13 16:53
@第四維的思想

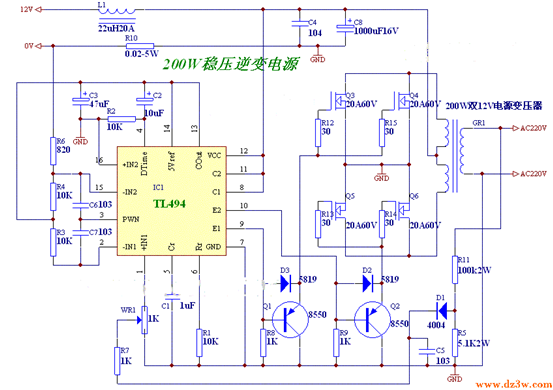

[圖片]
這是1000 W的逆變圖
0
回復
2014-02-13 16:55
@xzszrs
這個電路圖里的是工頻變壓器輸出220V方波。變壓器設計為硅鋼片EI96，材質H50，疊厚60MM：初級28+28T,1.75MM的線雙線并饒。次級用0.72mm的線繞644T.
但是我還想請問下您能把里面的200w原理講下嗎，雖然我在做但是我感覺還是不是很了解啊謝謝了
0
回復
shenx123
LV.10
13
2014-02-13 17:10
剛才幫你百度了下, 工作原理很多啊
0
回復
2014-02-13 18:09
@shenx123
剛才幫你百度了下,工作原理很多啊

百度上的原理我不敢相信啊

0
回復
jerome0117
LV.8
15
2014-02-15 17:06
**此帖已被管理員刪除**
0
回復
2014-04-12 21:48
@jerome0117
**此帖已被管理員刪除**
謝謝啊朋友
0
回復
2014-04-12 22:49
用電腦電源的變壓器反過來使用就行
0
回復
ta7698
LV.9
18
2014-04-13 10:27
@tvro
用電腦電源的變壓器反過來使用就行
電腦電源的變壓器反過來用40：3：3，輸出電壓低。
0
回復
2014-04-13 10:50
@ta7698
電腦電源的變壓器反過來用40：3：3，輸出電壓低。
但是我用了普通直流電源變壓器沒有交流輸出494的9腳輸出唯0.02V10腳輸出18.53V,電源12V3A供電

0
回復
2014-04-13 10:51
@ta7698
電腦電源的變壓器反過來用40：3：3，輸出電壓低。
最近剛剛學習逆變請師傅指導下
0
回復
2014-04-13 11:11
@ta7698
電腦電源的變壓器反過來用40：3：3，輸出電壓低。
用5V的的線圈
0
回復
change0806
LV.6
22
2014-04-15 13:44
@tvro
用5V的的線圈
我也來學習,這個圖紙輸出的是220V的方波嗎，能否用磁心做
0
回復
2014-04-15 13:46
@change0806
我也來學習,這個圖紙輸出的是220V的方波嗎，能否用磁心做
應該是方波的
0
回復
2014-04-15 16:40
@change0806
我也來學習,這個圖紙輸出的是220V的方波嗎，能否用磁心做
是方波的可以用磁心做的
0
回復
