NU501芯片在LED日光燈電源的應用

NU501是一款線性定電流IC，品種為15-60mA，每5mA分為一檔，具有應用簡單，用途寬廣，精度高等特點。。廣受工程師的喜愛，為此在這里我總結了幾種不同的應用，與大家分享一下。一起成長進步。

　　一.產品特性　　nu501系列是一簡單的定電流組件,非常容易使用在各種LED照明產品.其具有絕佳的負載與電源調變率和極小輸出電流誤差,NU501系列能使LED的電流非常穩定,甚至在大面積的光源上,電源及負載波動范圍大時都能讓LED亮度均勻一致,并增長LED使用壽命。　　除了支持寬廣電源范圍外, NU501的VDD腳可以充當輸出致能(OE)功能使用,可配合數字PWM控制線路,達到更精準的灰階電流調整應用。　　當VDDand Vp腳短接在一起時, NU501極小工作電壓的特性能當做一個二極管currentregulative diode (CRD)來使用.這個功能使NU501在應用上非常容易.就像一顆二極管一樣,當這二極管應用在一串LED時,即能使電流恒定。　　在高壓電源和低LED負載電壓的應用場合,多個NU501能夠串接使用來分?jǐn)偠嘤嗟碾妷?這獨特過高電壓的分?jǐn)偧夹g(shù),非常適合在更寬廣電源電壓范圍的應用,而此特性是其它廠家的芯片所沒有的。　　二.應用電路設計考慮IC引腳　　

NU501 為線性恒流組件，在應用時需考慮功耗與散熱的問題。選用組件電流越高，越須降低NU501 的輸出端壓降，以避免 NU501 發出高熱。降低輸出端的方法如下:　　1、在能維持恒流的情況下，盡量降低電源電壓。　　2、在能維持恒流的情況下，盡量增加恒流串聯回路中LED的數量。　　3、在能維持恒流的情況下，于恒流串聯回路中，加上降壓電阻，以減少 NU501 的輸出端電壓。　　4、在系統電源為 24v 以上的工作環境中，建議在 VDD與 VN腳位間并聯一 0.1uF至 10uF 的電容，以增加電流的穩定性與可靠度。

　三.非隔離設計

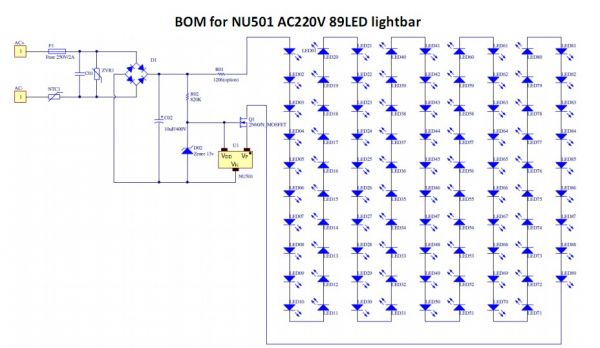

應用案例

　　描述：

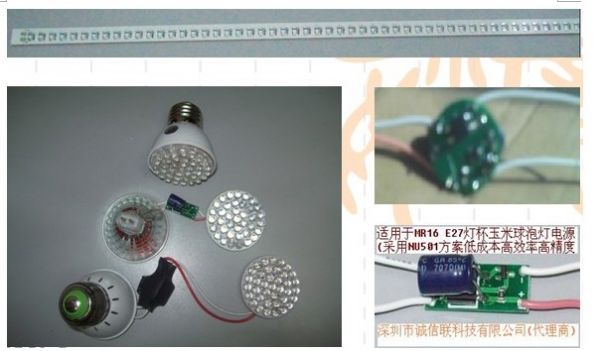

　1。圖中RC降壓的作用為減少壓降。不同的LED串聯數量，計算不同容量的電容。例如：輸入220V，35-40LED串聯用474電容，20-25顆用334電容。　　2。省去RC降壓部分應用，在輸入為220V應用時，，需80-90顆小功率LED串聯使用。適用LED如：3528，草帽型，在110V應用時輸入LED數量減半，35-45顆LED串聯使用，　　3。輸入輸出壓降越低，效率越高，壓降應考慮MOS的散熱能力。　　4。可選擇的NU501系列的型號有，1A15、1A18、1A20、1A25。恒流精度，　　5。 1A18為實測電流輸出為18.4-18.8mA之間，取決于芯片間的誤差。　　6。較適合于，LED球泡，玉米燈，T5燈管。特點成本低，做工簡單，

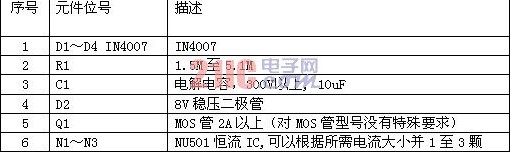

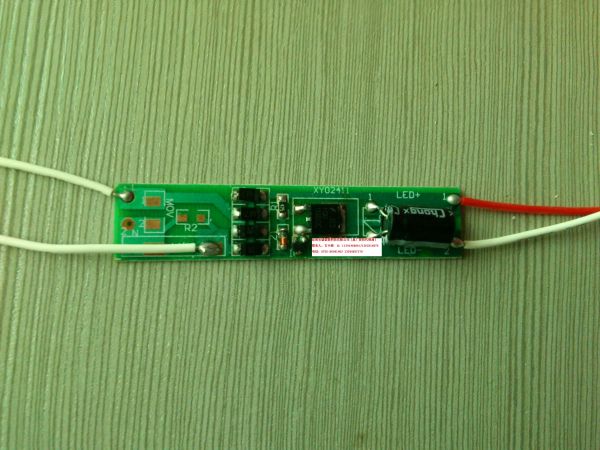

　四.優勢總結和注意事項　　成本2元左右的電源方案　　目前臺灣數能科技開發一款專門針對LED照明的IC NU501,實現了低成本的恒流驅動方案，根據上訴設計整個恒流驅動電源總成本在RMB2元左右。　　參數設置：　　1、D1~D4通過4個二極管組成整流橋，AC220V交流通過整流橋后輸出DC直流。　　2、C1 電容的選擇　　電路中C1是電解電容，主要是起到一個濾波作用并可以提高效率，為保證其達到更高的效率，最好選用10UF以上，因220V交流整流后是311V的直流，估電容的耐壓值要300V以上。　　3、電路中的MOS開關管主要是承擔壓降，比如電路中串75顆LED燈珠，這樣的話，MOS管上所要承擔的壓降大概在70V左右，所以這樣一來它的發熱量會比較大，需加散熱片進行熱處理，為了減少散熱量，同樣也可以通過使用更大電流的MOS開關管。　　4、NU501是15ma至60ma的定電流設計，所以在選擇輸出電流時，可根據自己所需要的電流大小進行選擇，來達到您想要的恒流源。　

　五:用NU501隔離式應用:

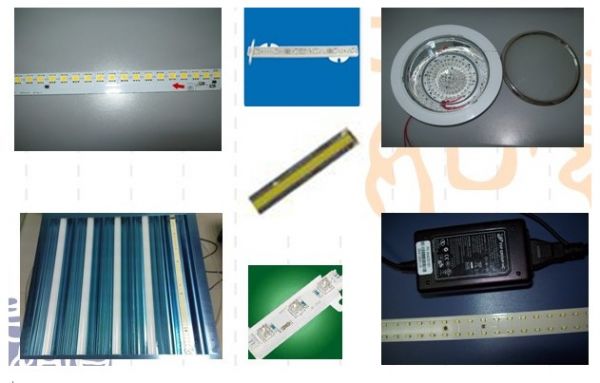

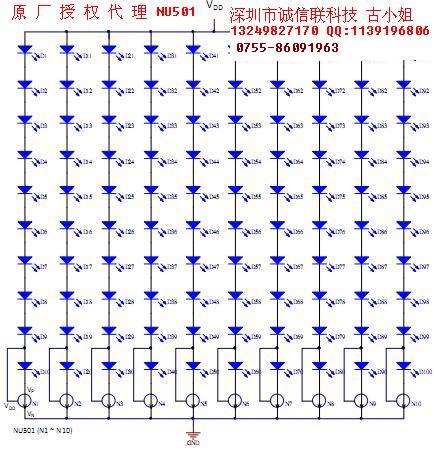

需在前級加上一個開關電源，把隔離通過前級來表現出來，NU501只是一個恒流作用。目前的開關電源技術已發展相當成熟，性?xún)r(jià)比也高，且各種認證，CE，UL等都易通過，或大部分廠家都已通過各種認證，因此我們只需拿來就用，省去開發時間，只需把NU501的IC放在燈板上即可，路路恒流，高精度。　　在LED發光模組應用上也越來越受歡迎，原因是采用NU501之后，無需再使用其它恒流源 。應用案例

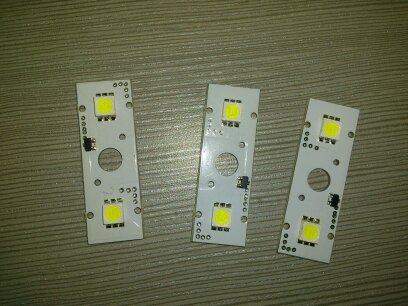

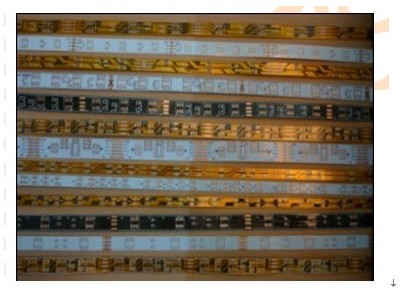

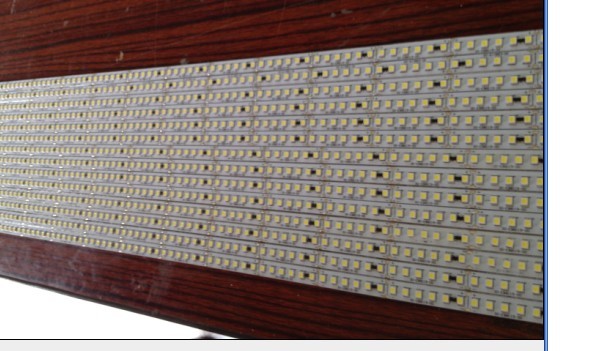

　　NU501應用于軟燈條，硬燈條，單色上應都有很好的表現，是取代傳統電阻的最佳選擇。

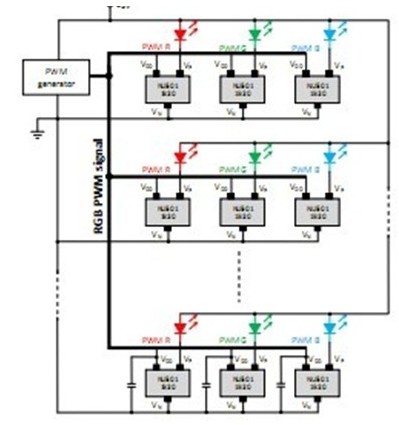

測試RGB應用數據
