手機充電器換元件后輸出電壓低是怎么回事？

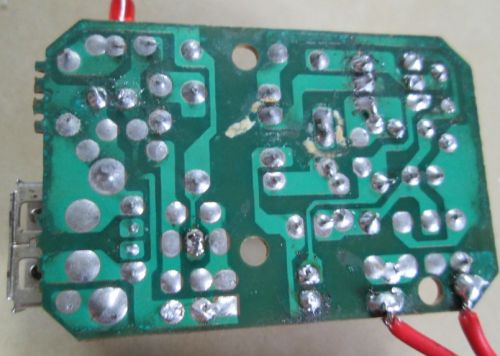

D1處原來是2.2歐的電阻，R4、R5分別是300和100歐的電阻，都燒斷路了，Q1（13002）、Q2（9014）短路。其它元件檢測沒問題，13002用13003代換，其它都換好后，通電測試指示燈不亮，測輸出只有1.2V。后將USB上方的R8（100A歐）增大到370歐，指示燈亮了，輸出電壓也有2.5V了，但是發現電壓在逐步上升，過10多分鐘后升到3.4V了。

請問是怎么回事？是Q1的問題嗎？Q1那個電路符號前端有一條劃線的表示三極管的反面嗎？



全部回復(7)
正序查看
倒序查看
GJPEPMC
LV.8
2
2013-10-24 18:04
將原來R8電阻370歐改100歐試下，再不行只能更換變壓，個人建議；；請高手們回答；；再不行賣個吧；；省事
0
回復
2013-10-26 07:37
@GJPEPMC
將原來R8電阻370歐改100歐試下，再不行只能更換變壓，個人建議；；請高手們回答；；再不行賣個吧；；省事
換變壓器也不行，真奇怪了。
0
回復
GJPEPMC
LV.8
4
2013-10-26 08:25
@端心正行
換變壓器也不行，真奇怪了。
零件不多個個換排除
0
回復
2013-10-27 18:46
@GJPEPMC
零件不多個個換排除

請問Q1電路上的那個符號有條橫線的是什么意思？我看有的充電器沒那條橫線，直接在符號那里標b、c、e。

0
回復
olive888
LV.5
6
2014-04-30 14:11
@端心正行
請問Q1電路上的那個符號有條橫線的是什么意思？我看有的充電器沒那條橫線，直接在符號那里標b、c、e。
橫線是代表器件的放置方向吧
0
回復
2014-05-15 12:34
@olive888
橫線是代表器件的放置方向吧
不會有這么大的電阻吧，    串在13002一起的是    10 歐的吧
0
回復
2017-06-09 02:35
@zww15281877925
不會有這么大的電阻吧，  串在13002一起的是  10歐的吧
電路圖發出來一看就明了
