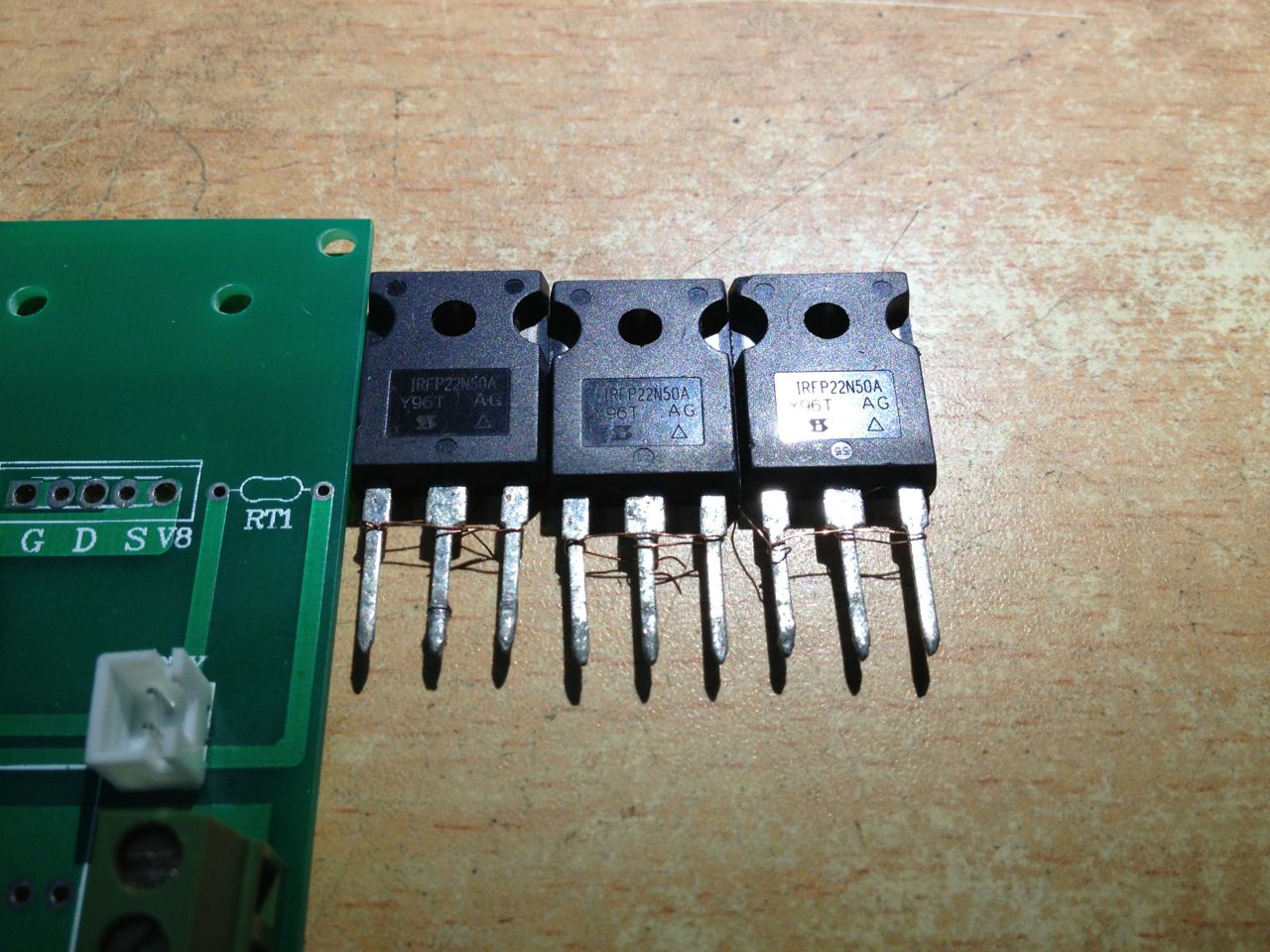

用的這個管。

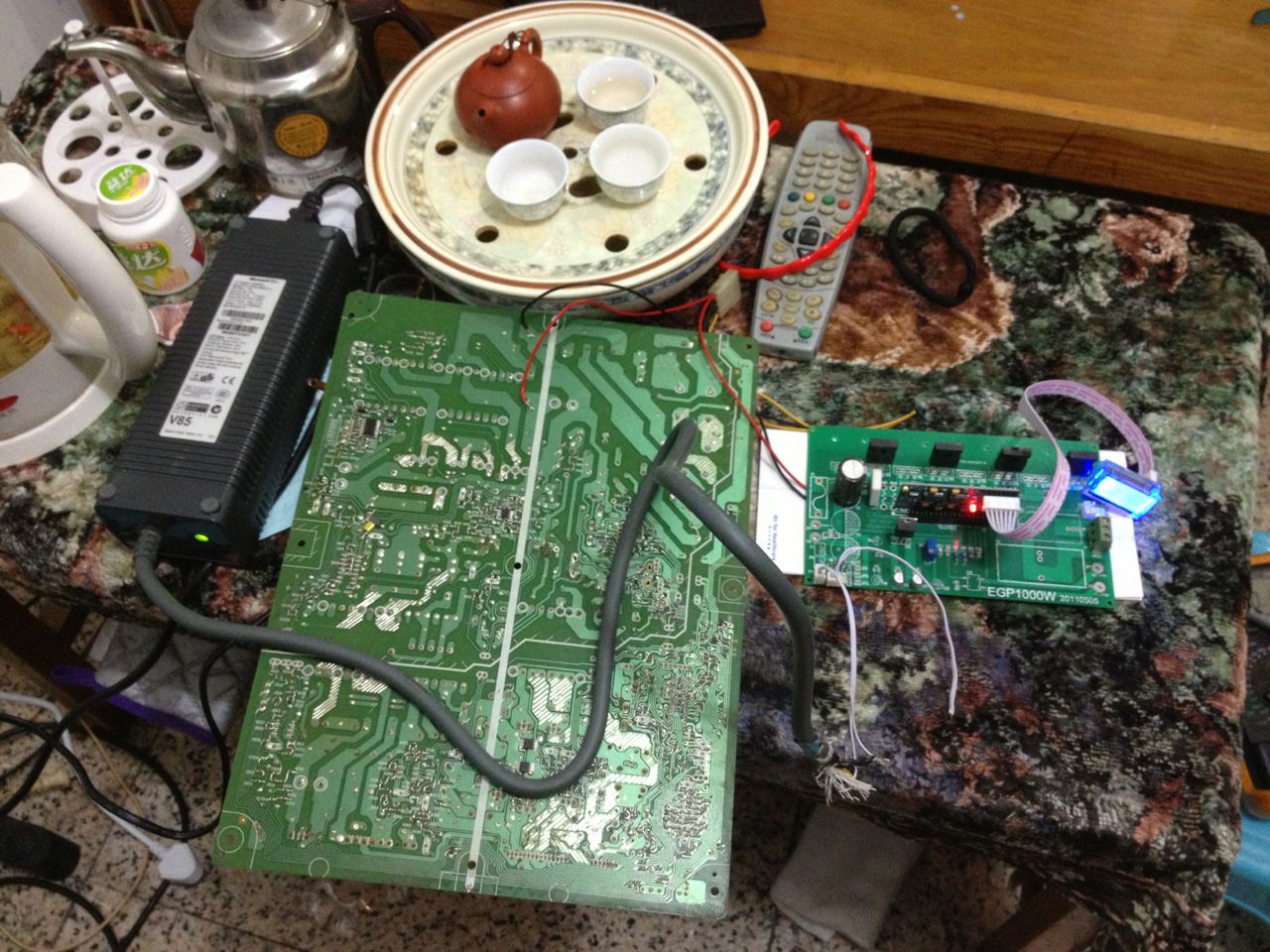

臨時建筑搭好了。

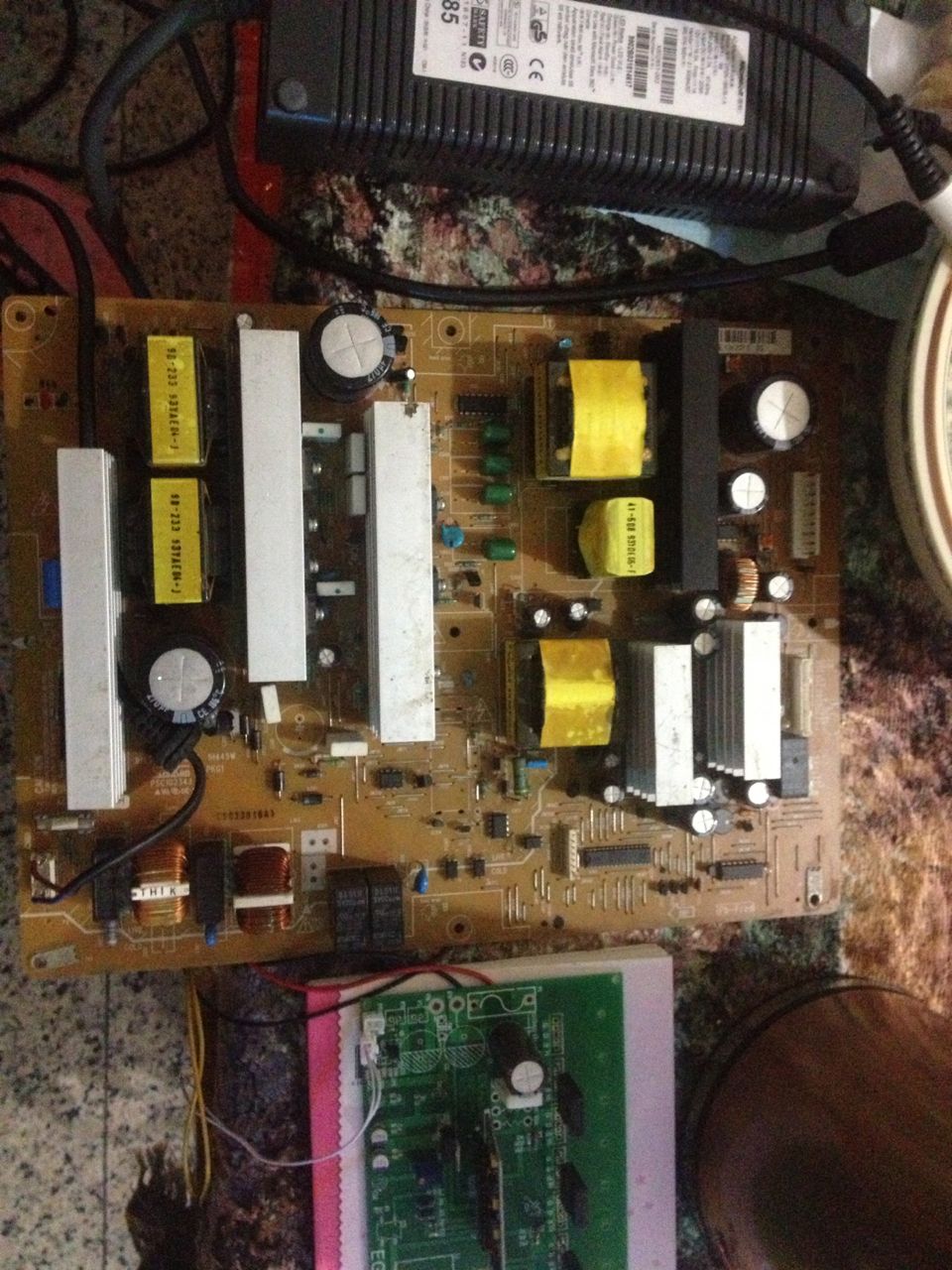

中間的這塊板的正面是這樣的，一共5個高頻變壓器，3個環形電感，這樣的形式就論壇里的各逆變電路來說是無出其右的。多高的高手都要對我頂禮膜拜的。但實際上非常不好意思，這些東西全部都沒用上，就整流橋和濾波電容用上了。它就是把220V市電搞成直流用于下面的板的母線電源而已

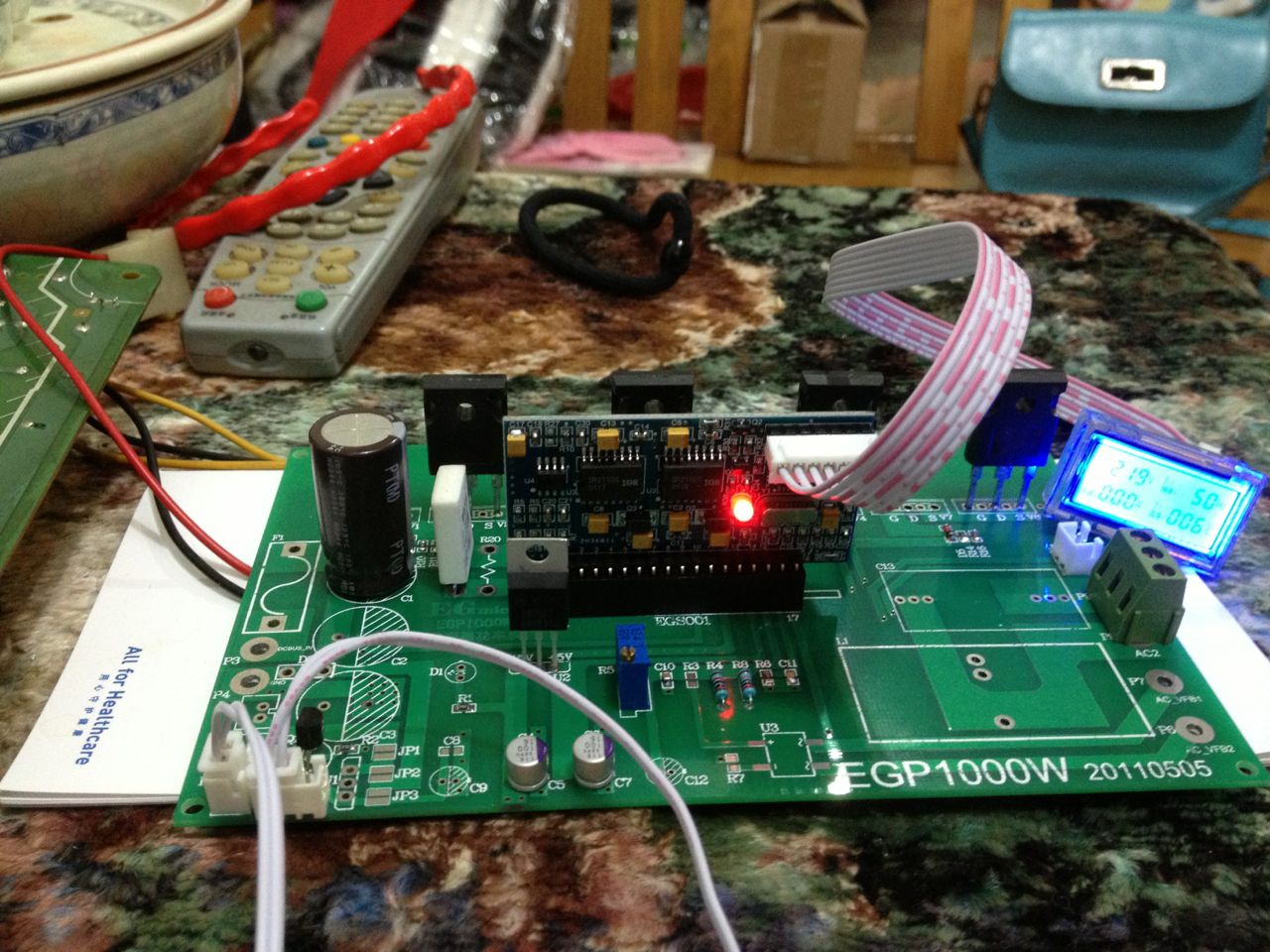

輸出還沒有LC濾波

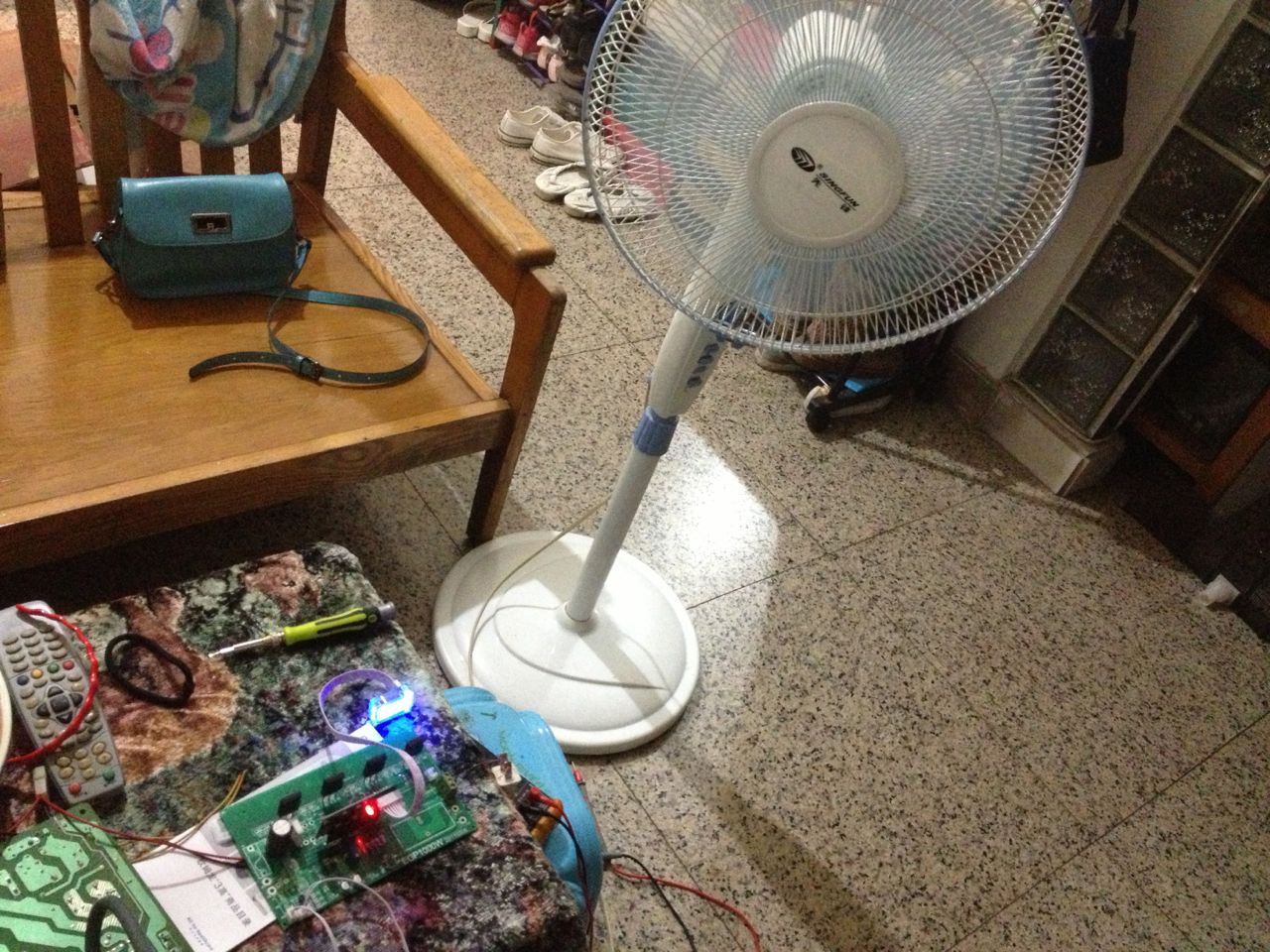

但風扇還是可以轉的，不過聲音呢，真不好意思，比修正弦波的還大了好多。

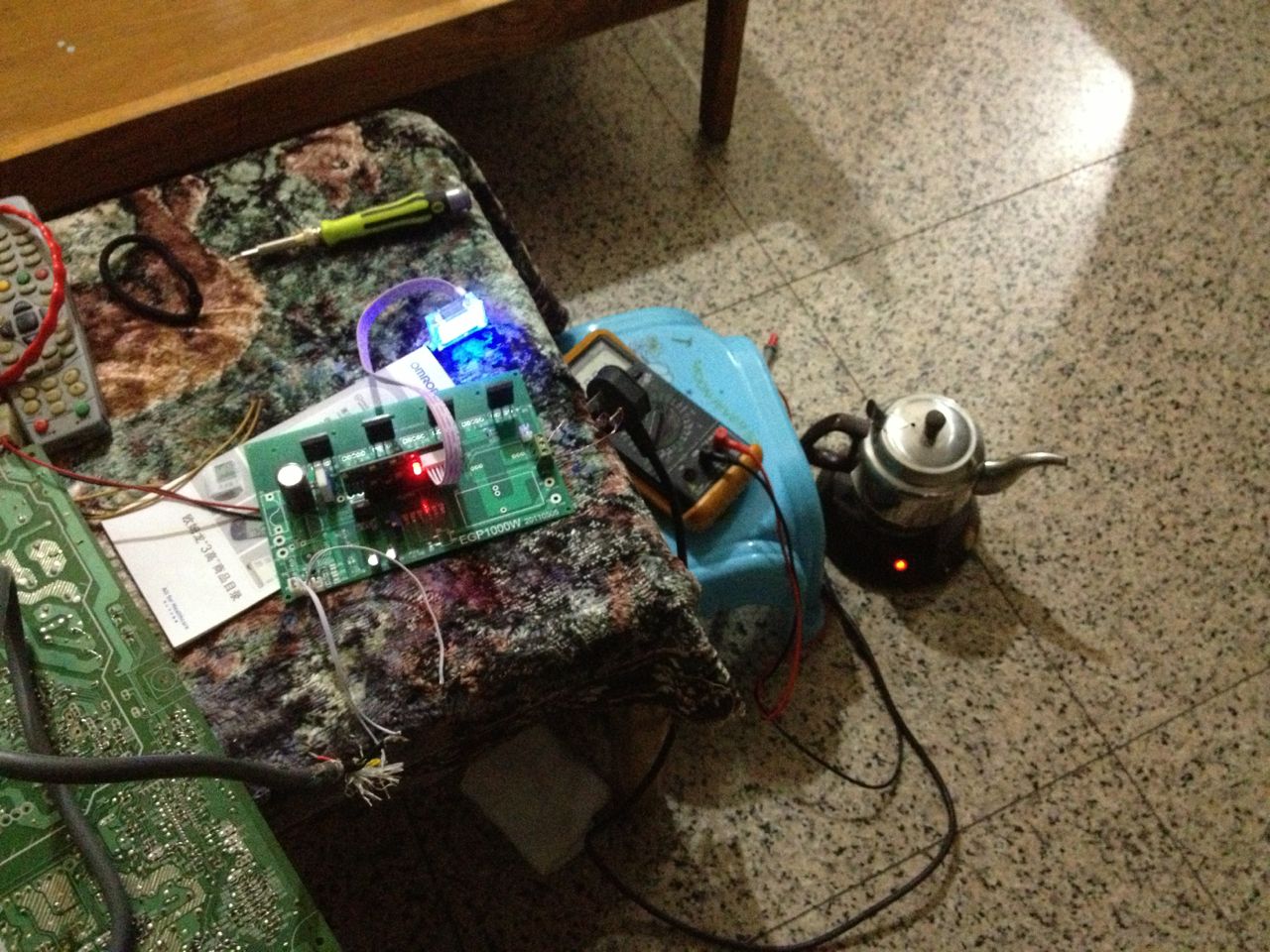

接個400W的熱水壺，直到把水燒開，左邊的2個管用手摸沒有燙的感覺，只能感覺到有發熱，右邊兩個一直冰涼沒有溫度（這應該不對吧）

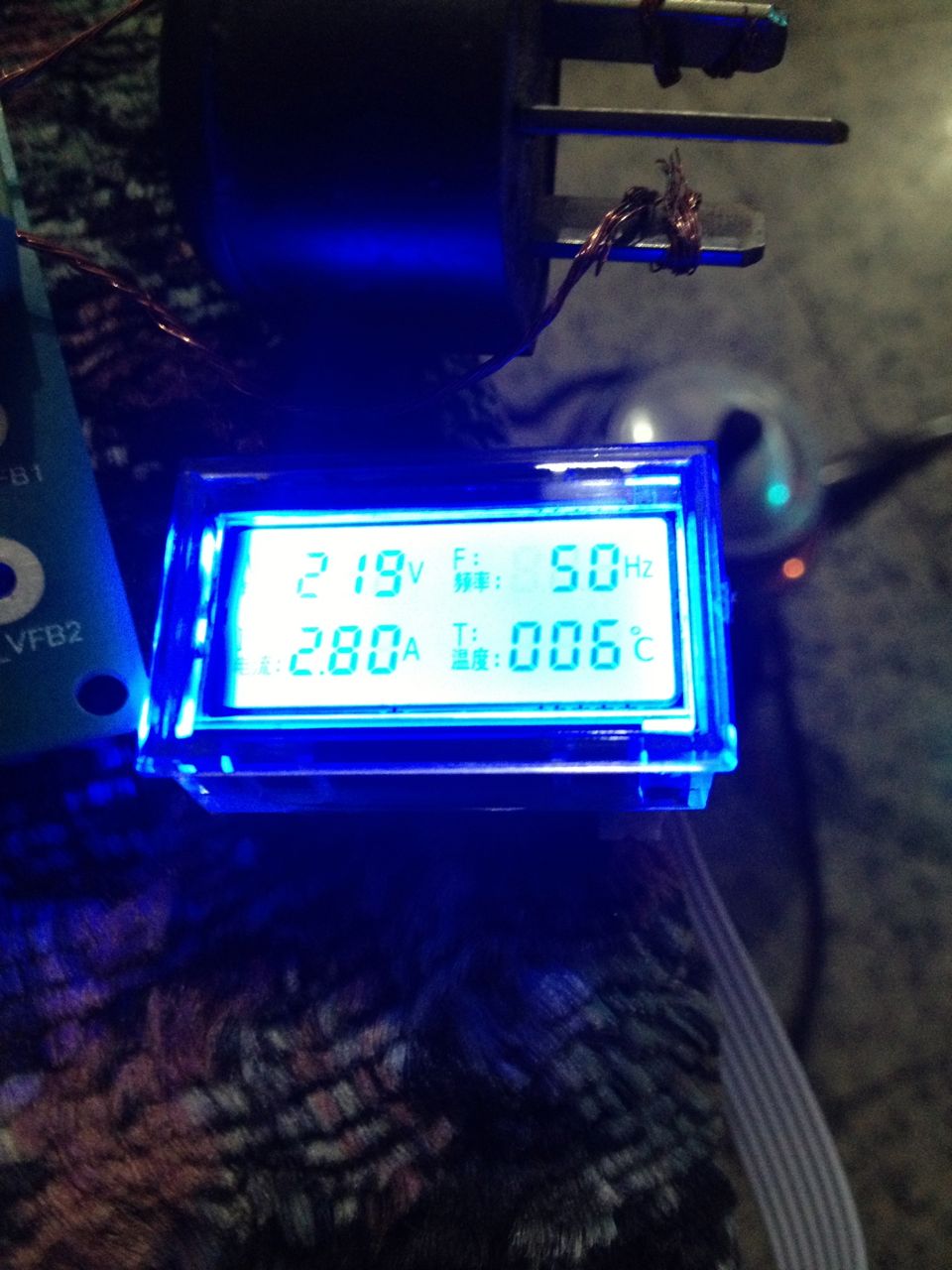

400W的負載卻是這么詭異的電流，感覺也不對。（請忽略那6度的溫度，因為我沒有NTC電阻所以直接接了個普通電阻）再大功率不敢試了也沒有合適的了，而且那塊板上的整流估計也提供不了再往上的。

很糾結右邊2個一直冰涼的管，現在手頭沒示波器，郁悶啊。這玩意啟動不了21寸的老SONY電視，因為沒有LC么？

接下來搞DC－DC。

吐槽一下，為何淘寶上賣變壓器的不賣輸出電感，賣輸出電感的不賣變壓器呢？2處買多的10來塊的郵費雖然不多，但心理不平衡啊！做這個的朋友聯系下啊。買了10個參數很牛的低壓管，買完才想起這是推挽的，耐壓要大于2倍輸入電壓，但管的耐壓是30V的，這對變壓器的要求實在太高了
